| Höhenleitwerkbau der Ka 7 | zum Vergrößern auf die Bilder klicken |
 |

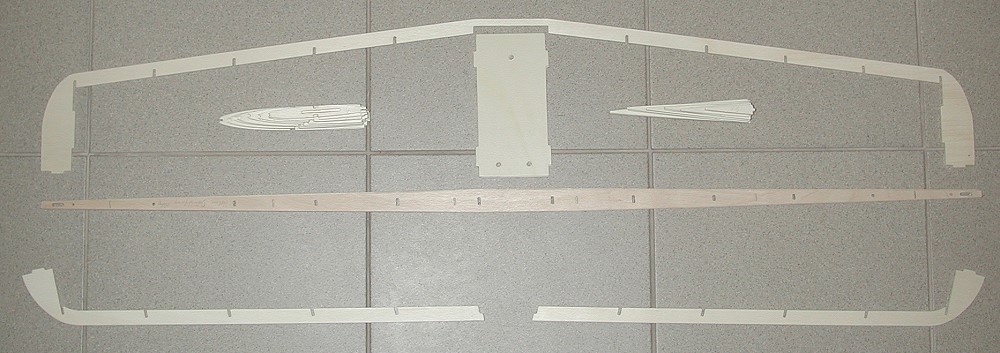

Die Teile des HLW |
 |
Der schmälere Holm gehört zur Dämpfungsfläche, da die mit 2mm Balsa beplankt wird. Der breitere Holm gehört zum Höhenruder! |
 |

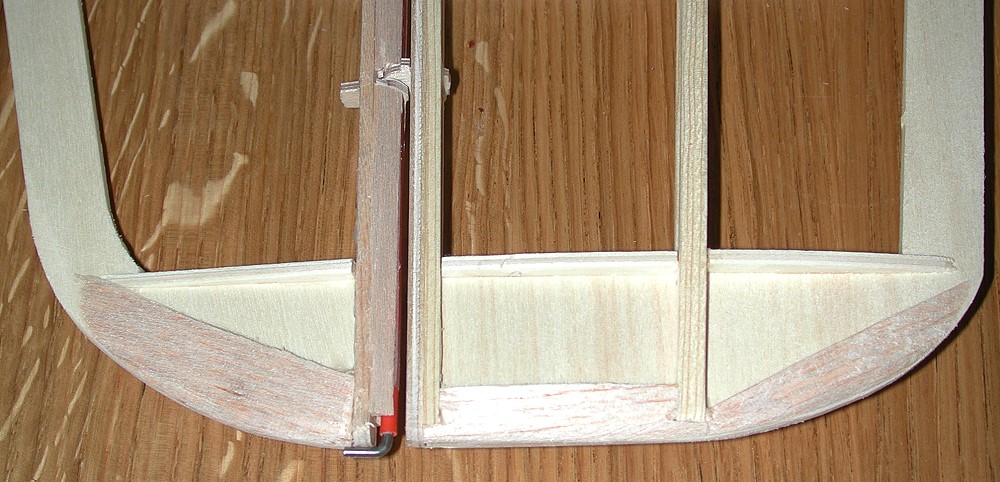

Auffütterungen an den Randbögen des HLW. Als Scharnier dient auch hier (wie beim SLW) ein 2mm Stahldraht in einem Bowdenzugrohr. |
 |

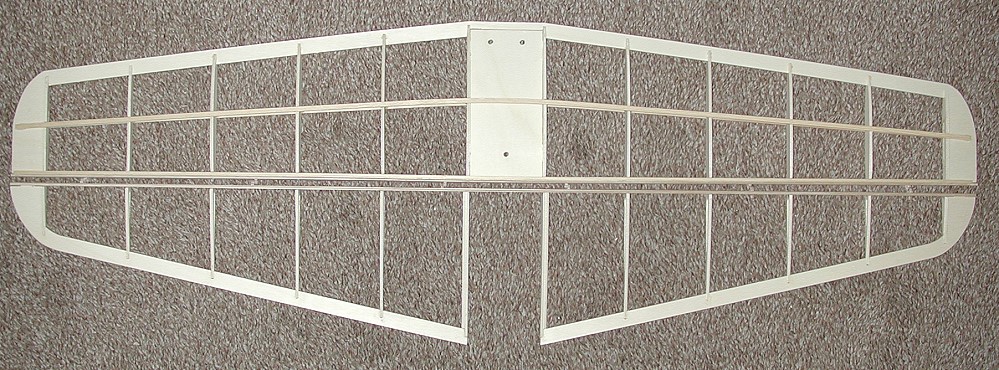

HLW mit 3 Schrauben M6 in Ms-Rohren. |
 |

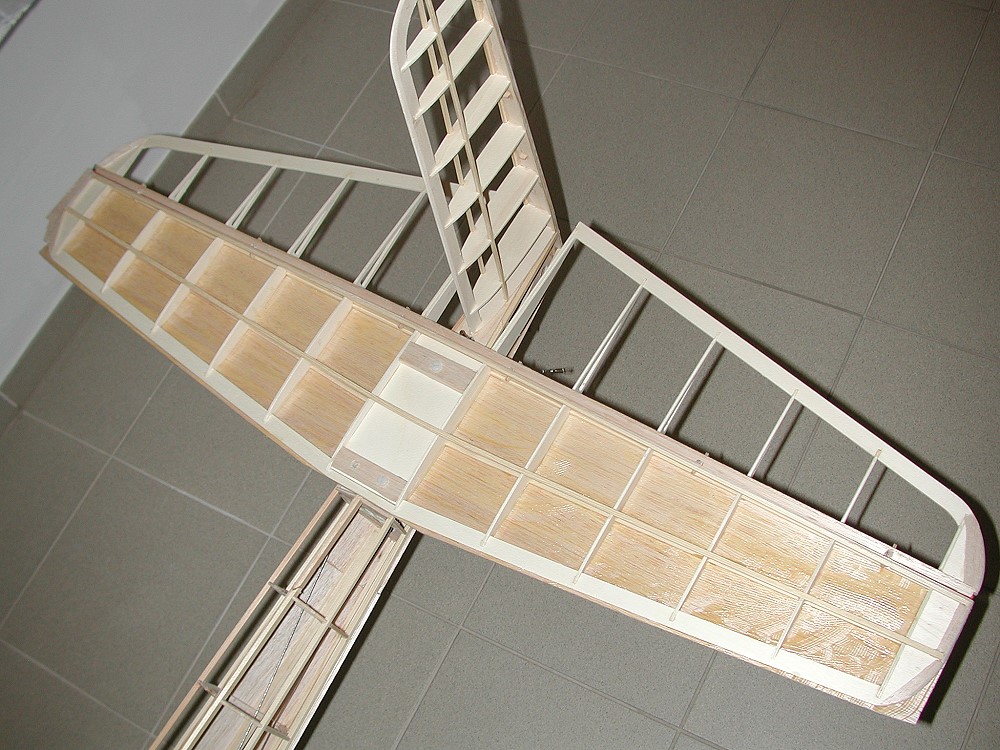

HLW vorerst nur auf der Unterseite beplankt. |
 |

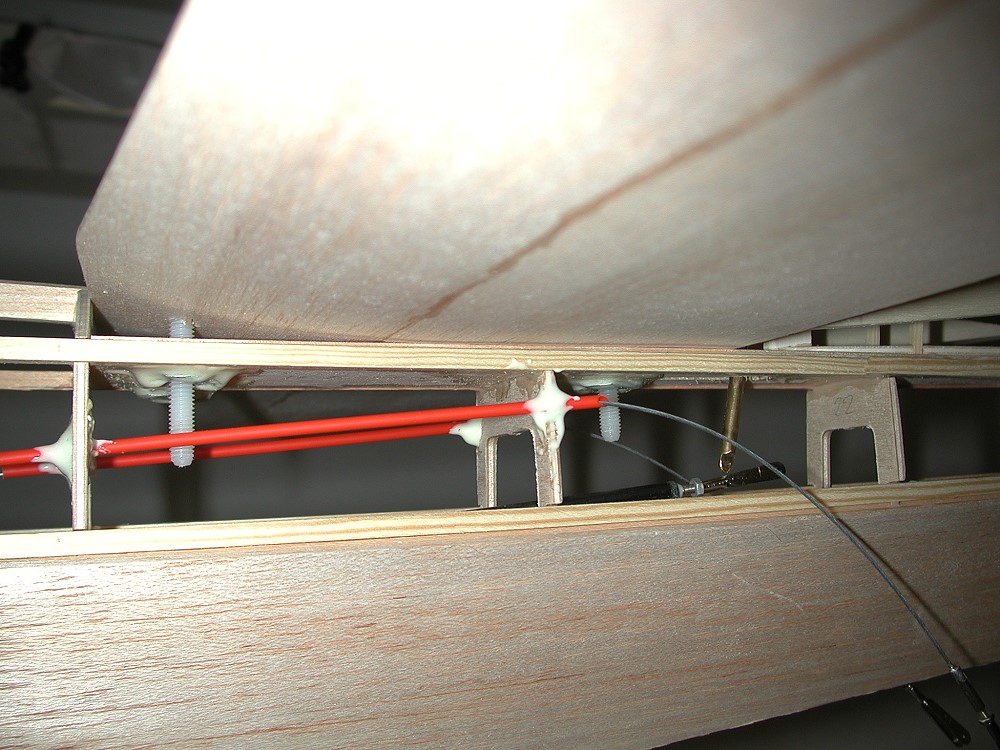

Wenn das HLW auf der Rumpfauflage angeschraubt ist, liegt es zu 2/3 gerade auf der Auflage. |
 |
Das vordere Drittel sollte unterfüttert werden. Entweder am HLW oder am Rumpf. |
 |

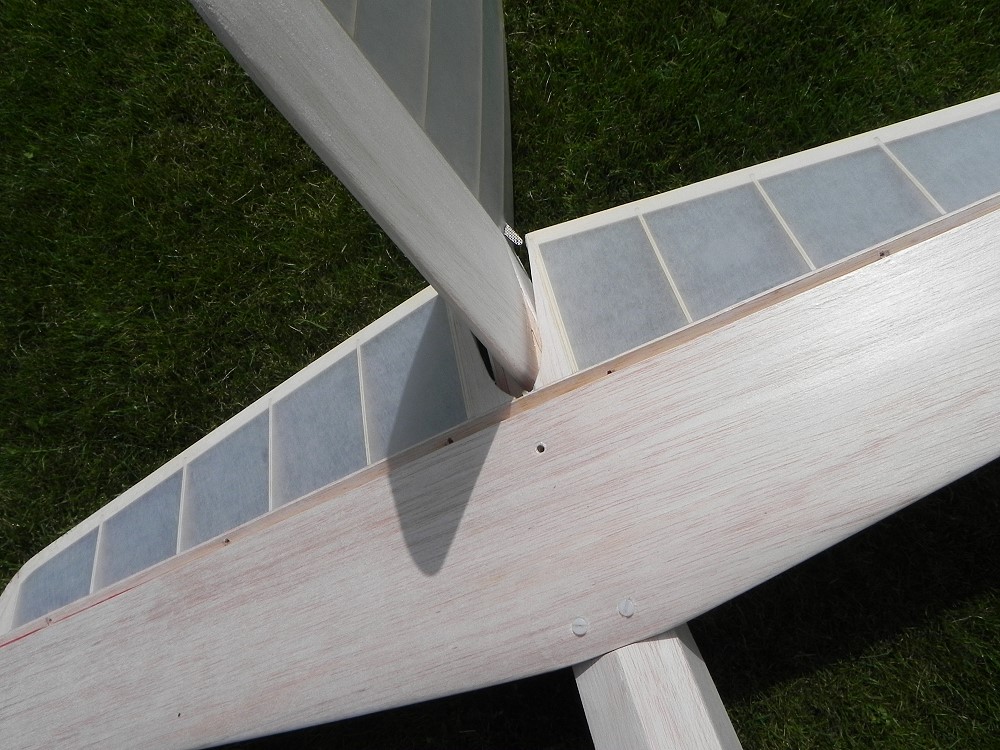

So sieht es fertig aus (1.8.11) |
