| ASK 14 |
zum Vergrößern auf die Bilder klicken |
|
Störklappen |
|
 |

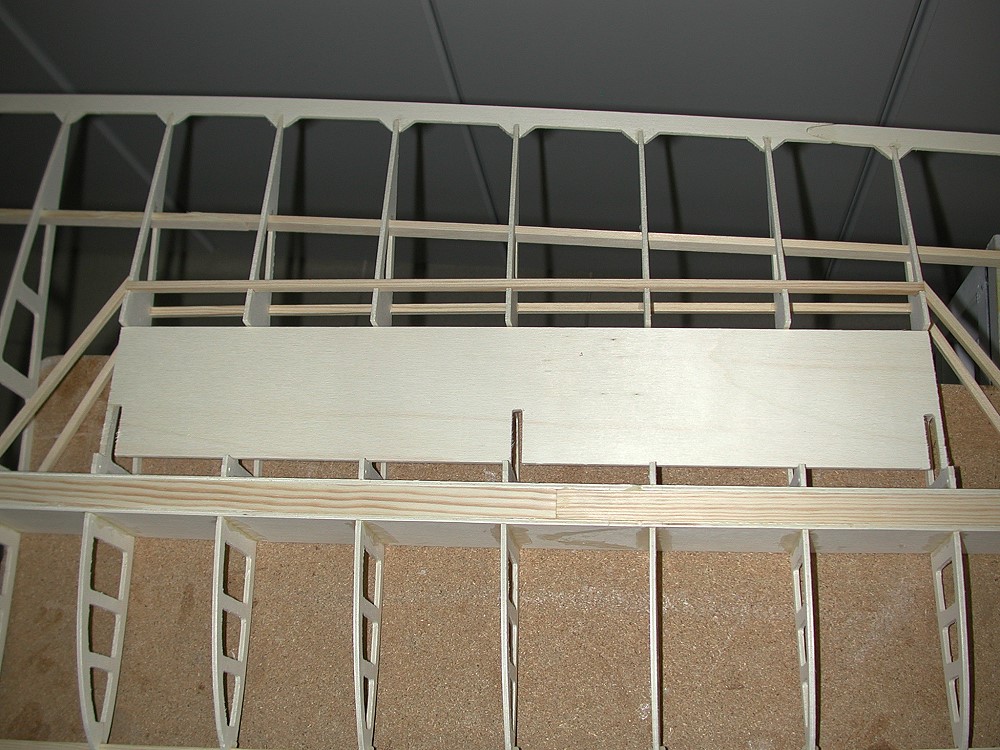

Der Boden, auf dem die Klappen liegen. |
 |

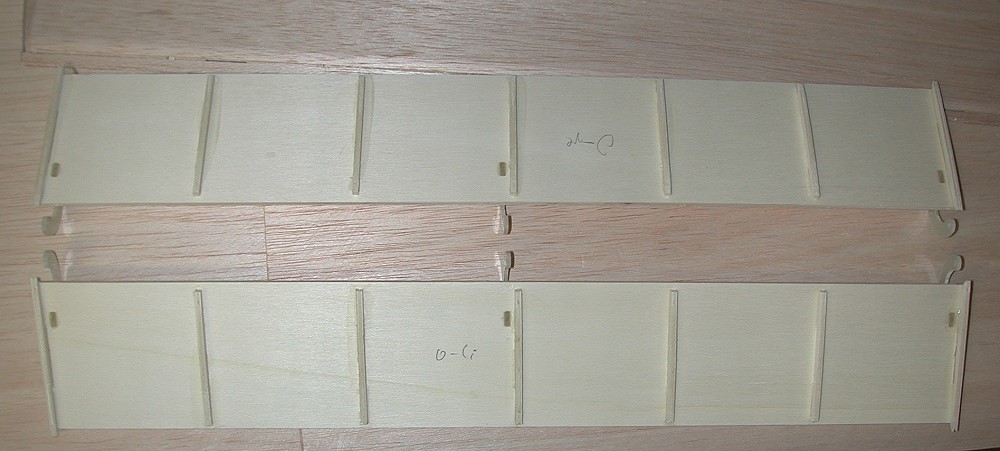

ACHTUNG! Eine rechte und eine linke Klappe bauen! Die Rippen sind oben. |
 |

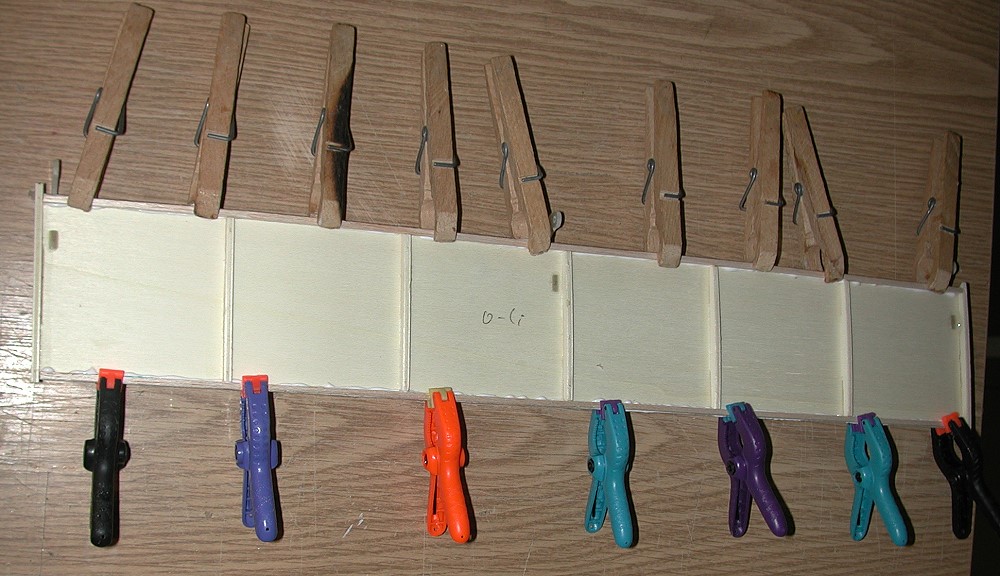

Verkastung aus 3x3mm Balsastreifen. |
 |

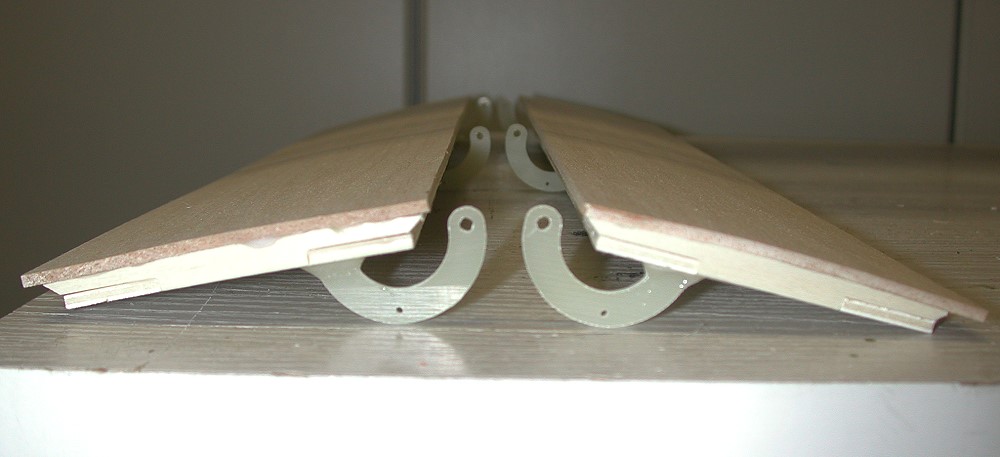

Die Beplankung (2,5mm Balsa) ist drauf. Man kann sehen, daß die Klappen dem Profil folgen. |
 |

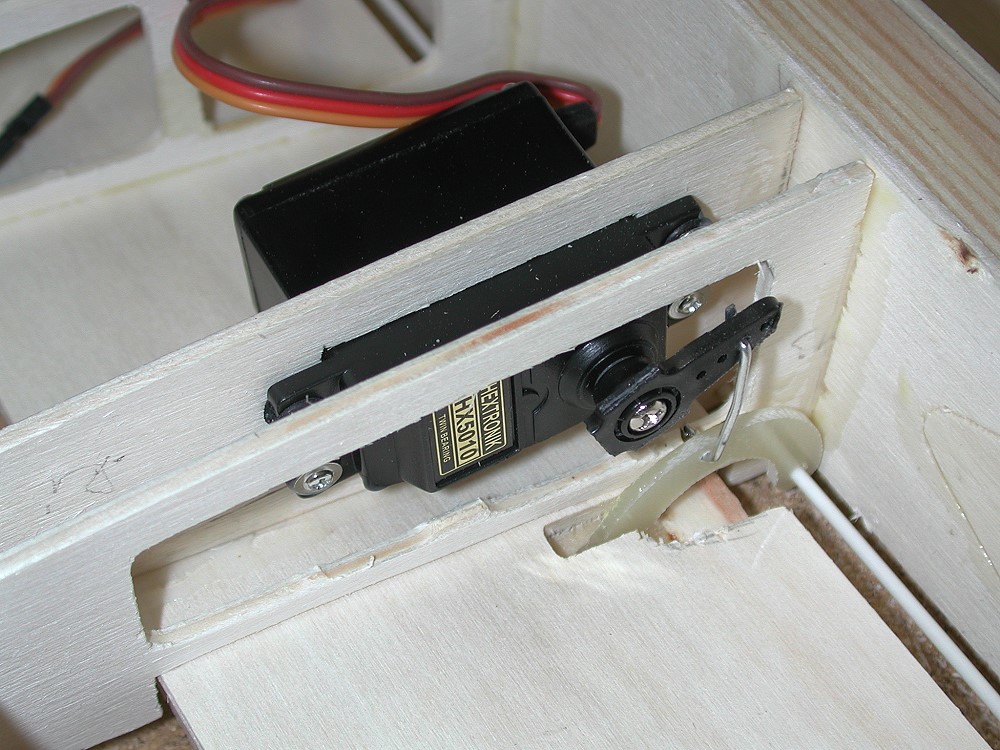

Mittels einer Zusatzrippe kann das Klappenservo
direkt über dem mittleren Scharnier eingebaut werden. Ein kurzer
Stahldraht dient als Anlenkung. Als Scharnier nehme ich 2mm Galsfaserstäbe. |
 |

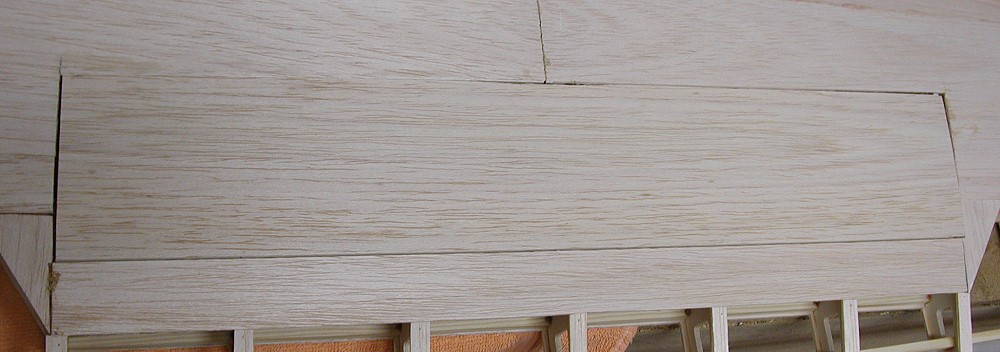

Die Klappen sind eingebaut und passen. |
 |

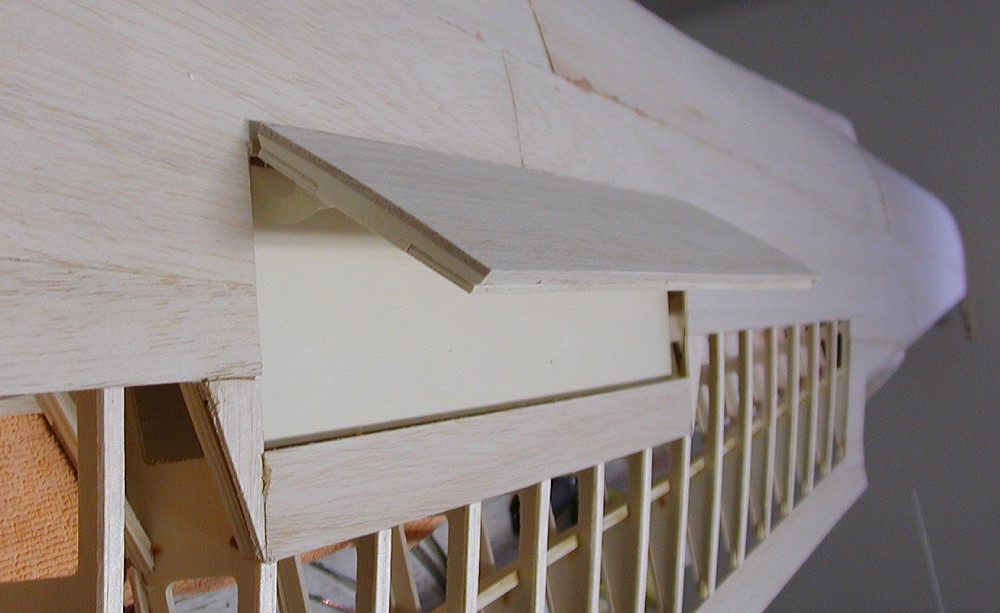

So sieht eine Klappe geöffnet aus. |
 |
Weiter geht sie nicht auf, das reicht aber leicht aus. |
