Slingsby T45 Swallow |
|
| Rumpf | |
 |

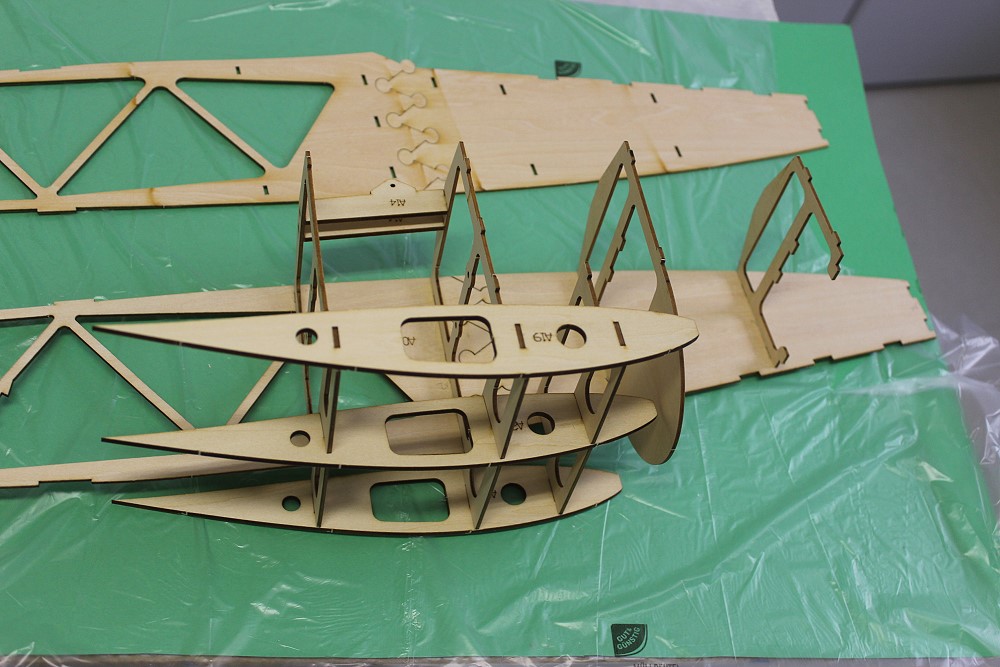

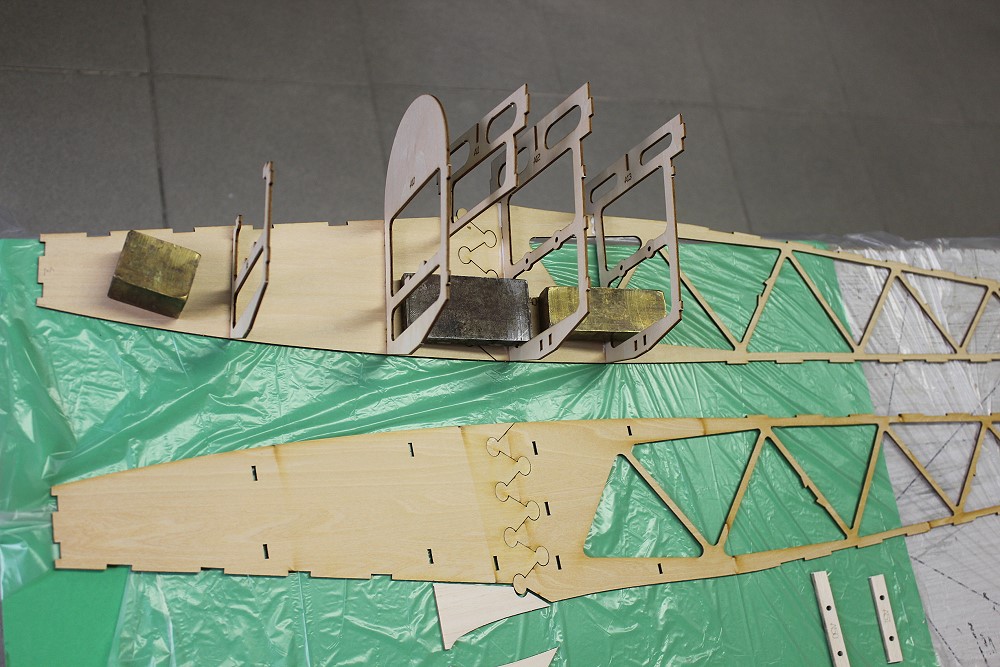

Beide Seitenteile - spiegelverkehrt - mit Spanten. |
 |

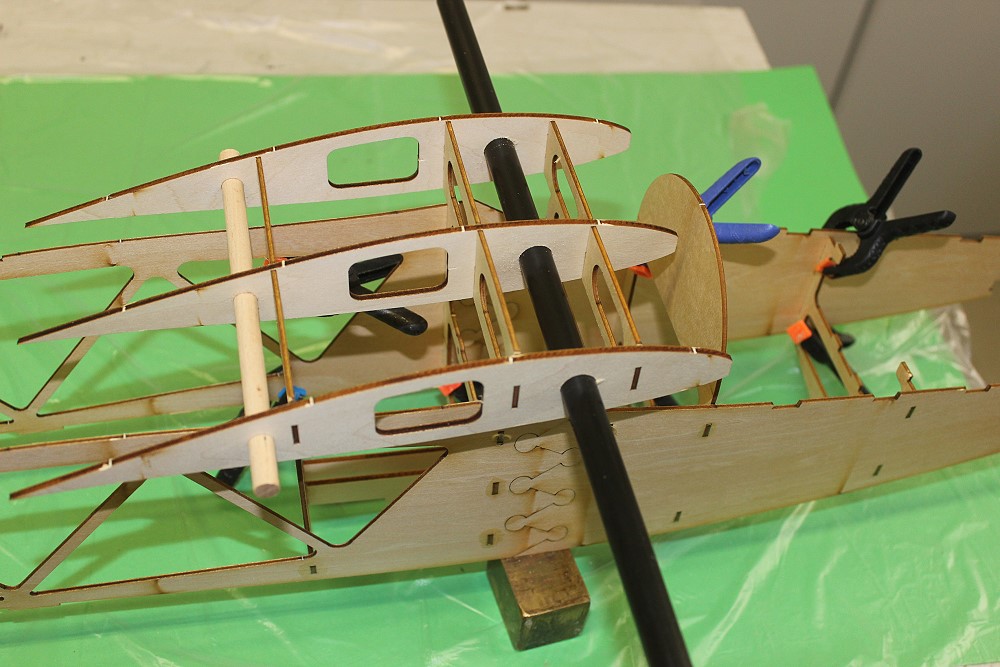

3 Rippen für die Steckung. |
 |

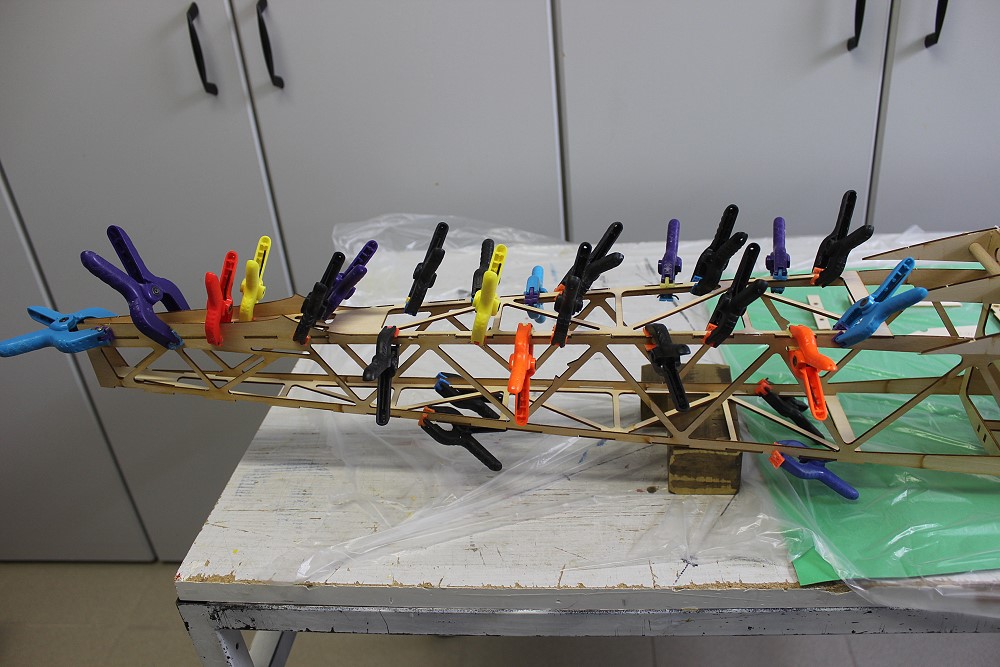

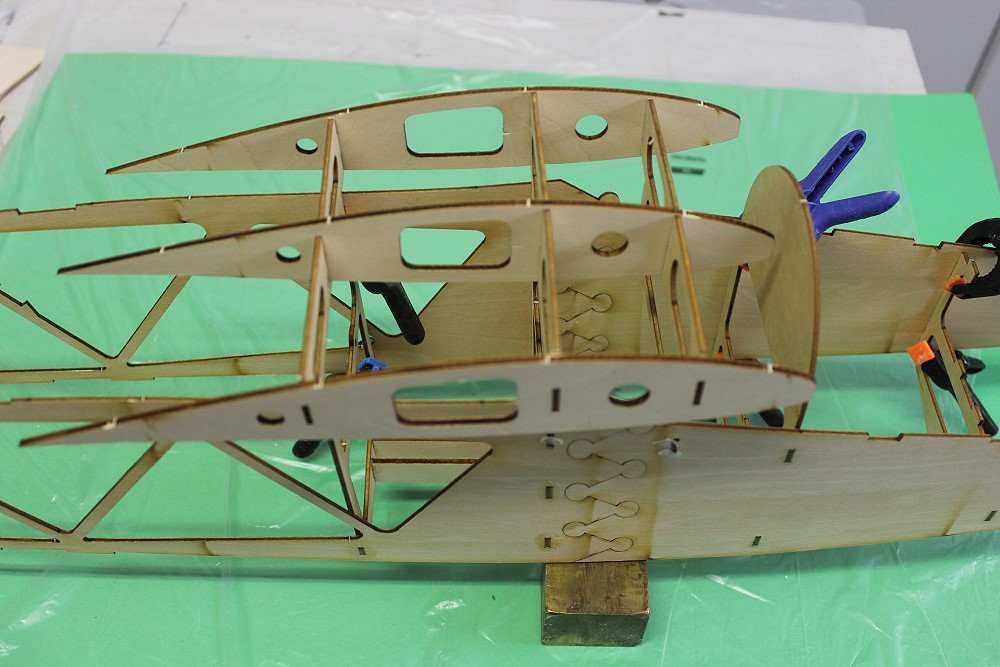

Das linke Seitenteil nur angeklemmt. |
 |
Das Steckungsrohr aus 12mm CfK und die Verdrehungssicherung durch einen Buchendübel. |
 |

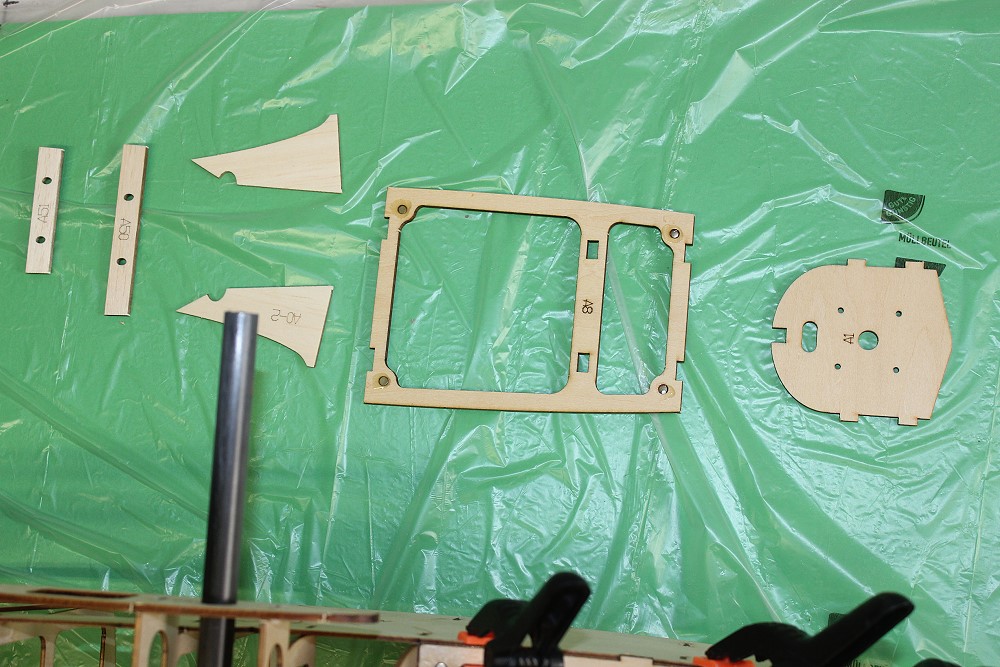

Kabinenboden, Motorspant |
 |

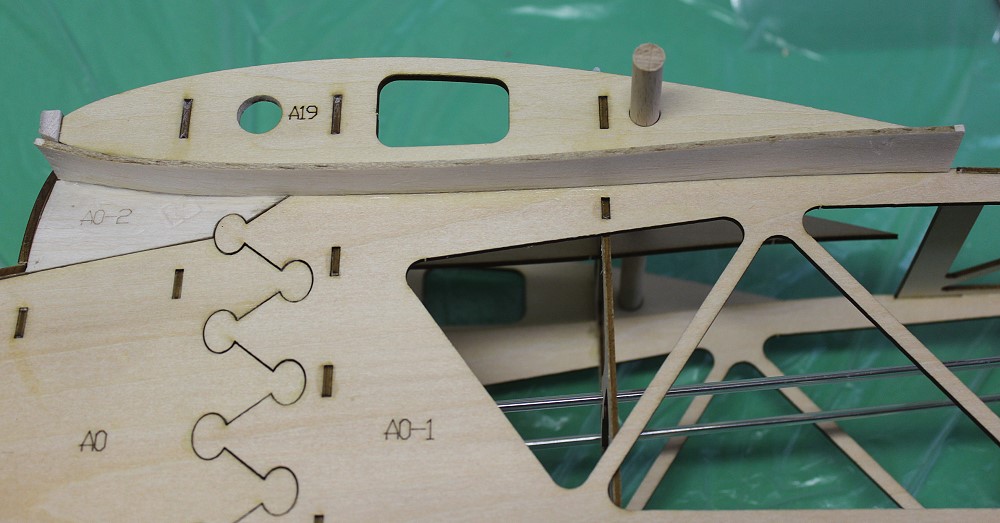

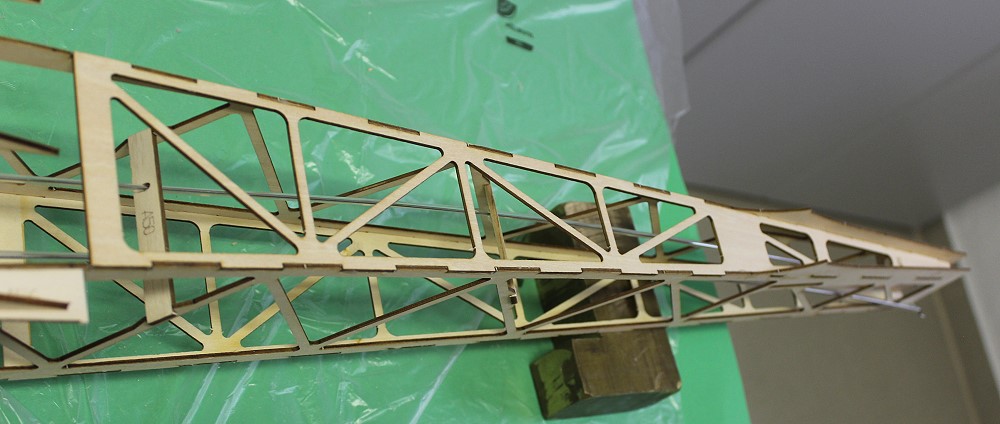

Rumpfrücken |
 |
Rumpfrücken fertig. |
 |

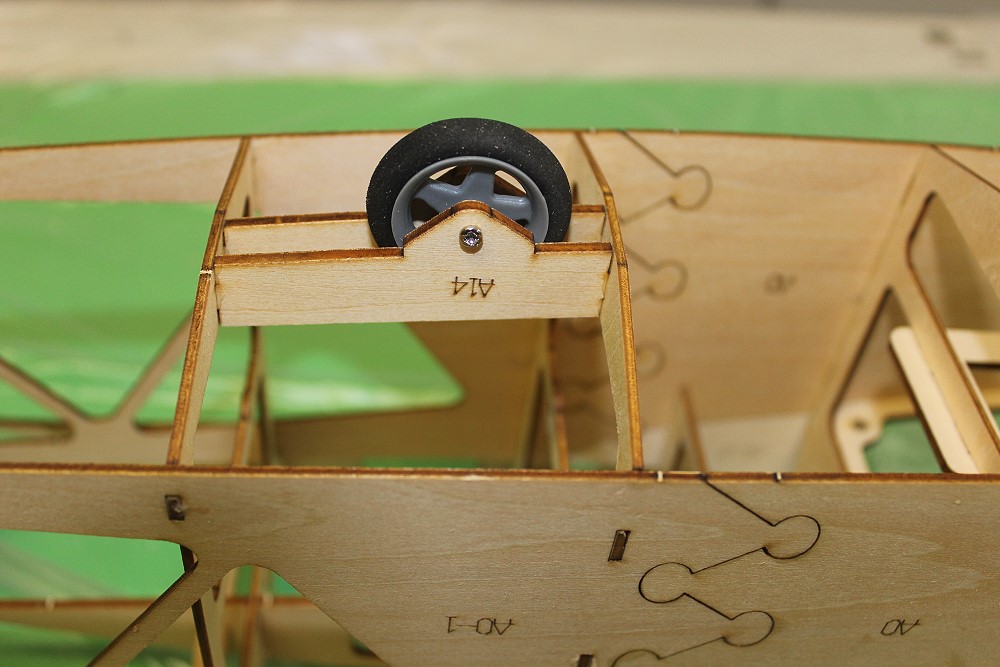

Rad |
 |

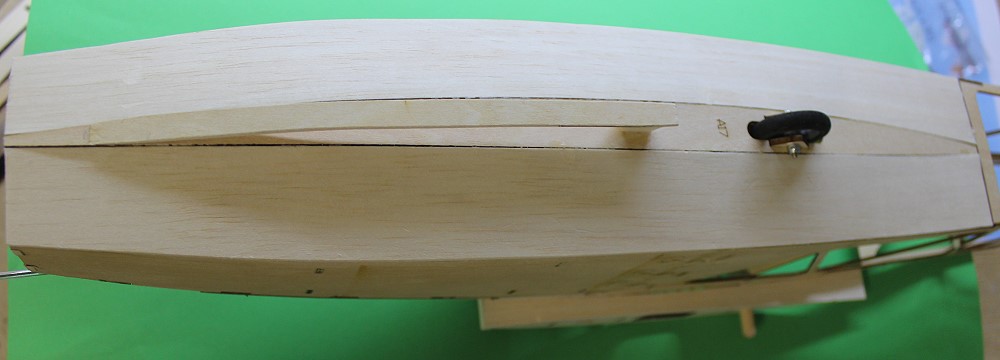

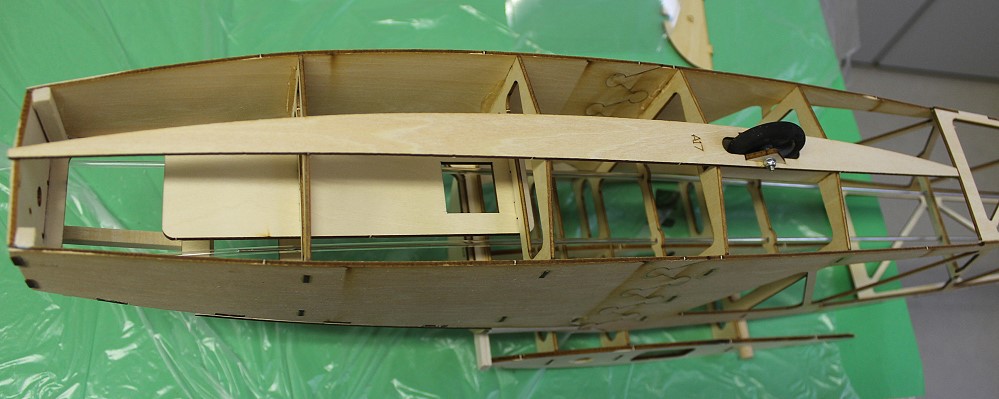

Ein schmales Brett ist der Rumpfboden. |
 |

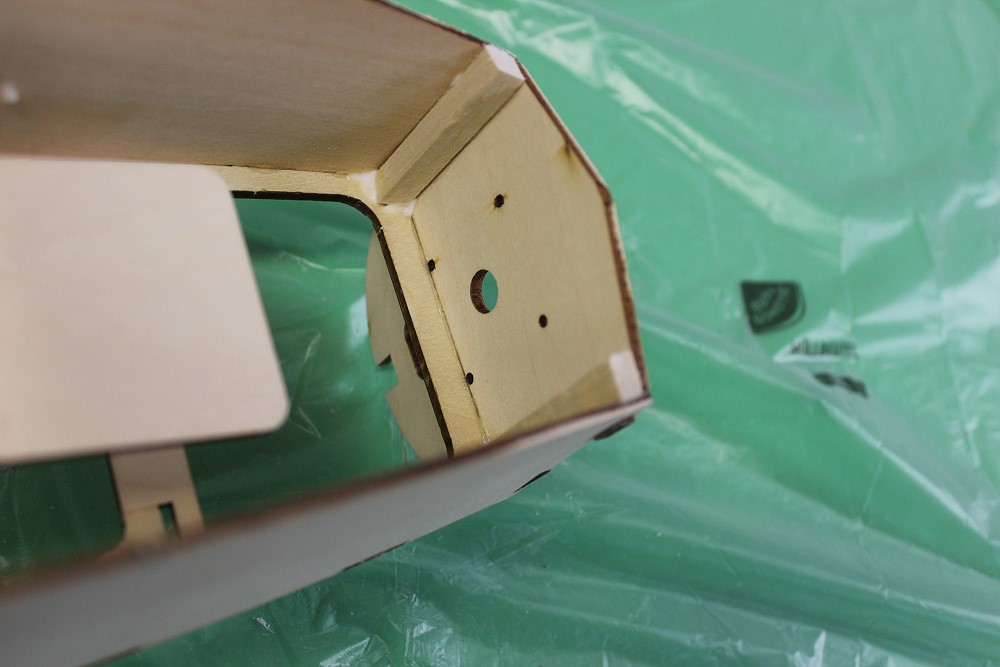

Motorspant |
 |

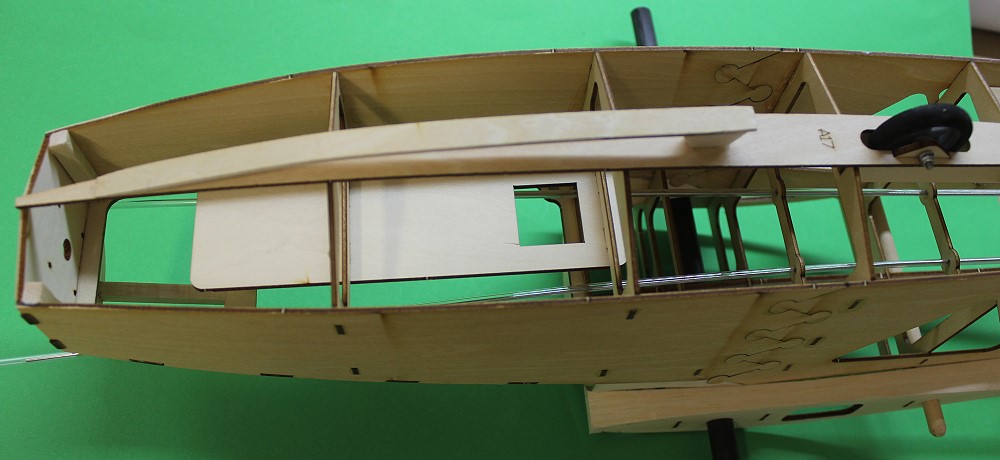

Unter den Flächenanschluß kommt ein 2mm Balsabrett. |
 |

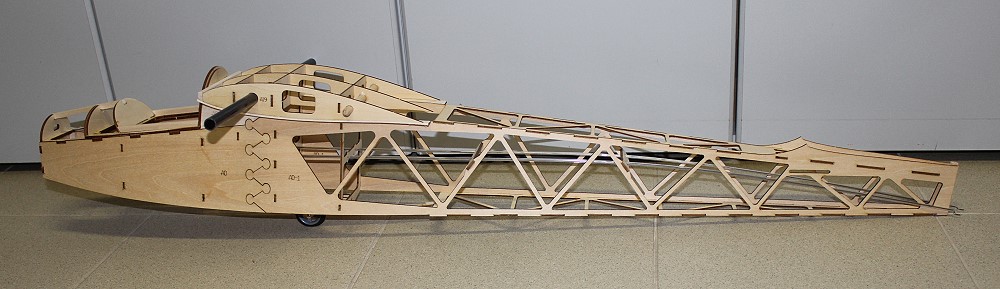

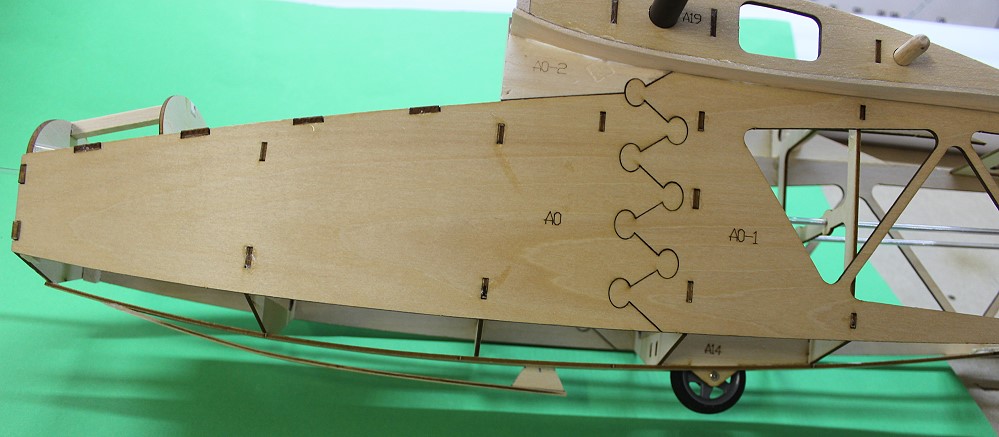

Rumpf fast fertig. |
 |

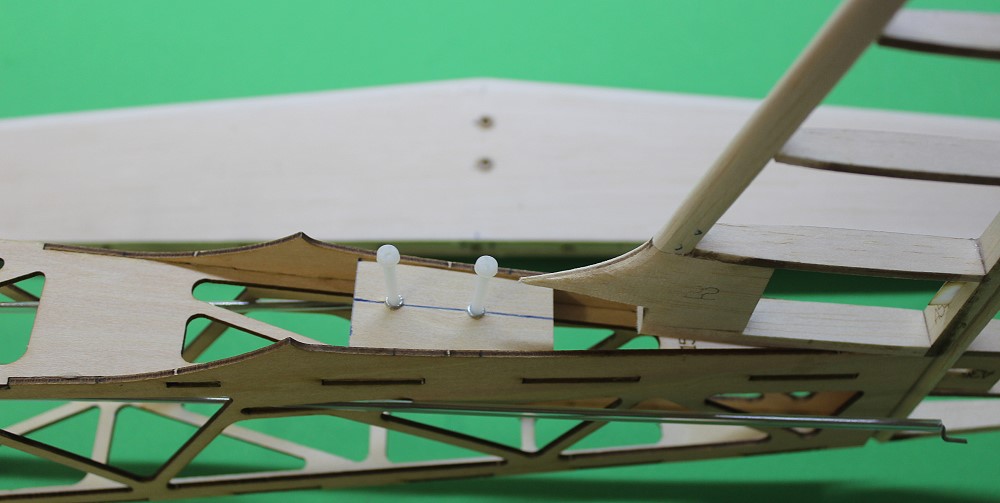

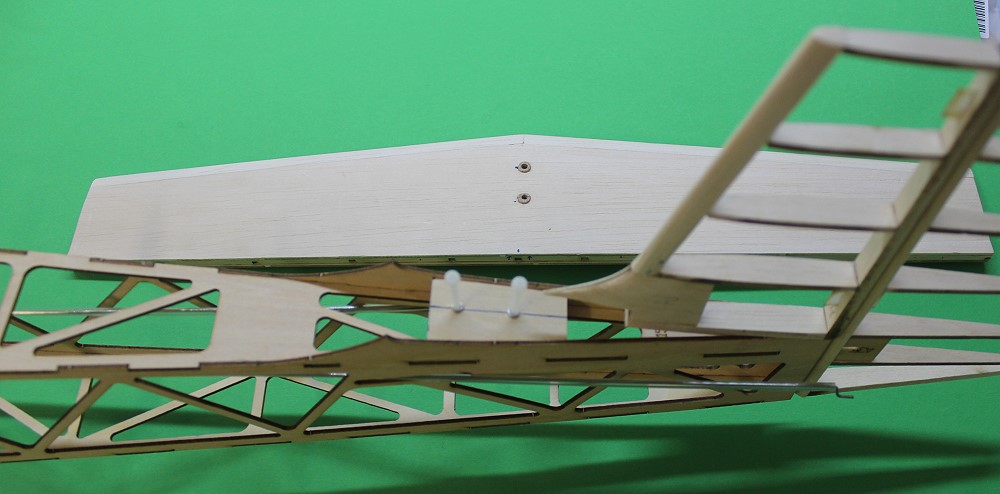

Mit diesem Brett wird das HLW festgeschraubt. |
 |
|
 |

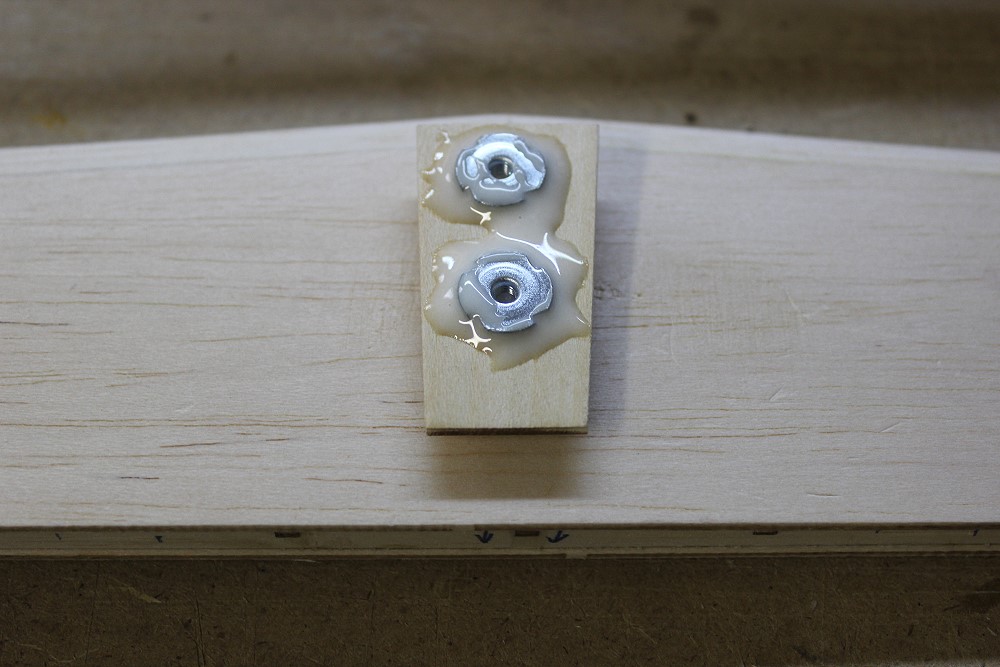

Brett von unten; M3-Einschlagmuttern. |
 |

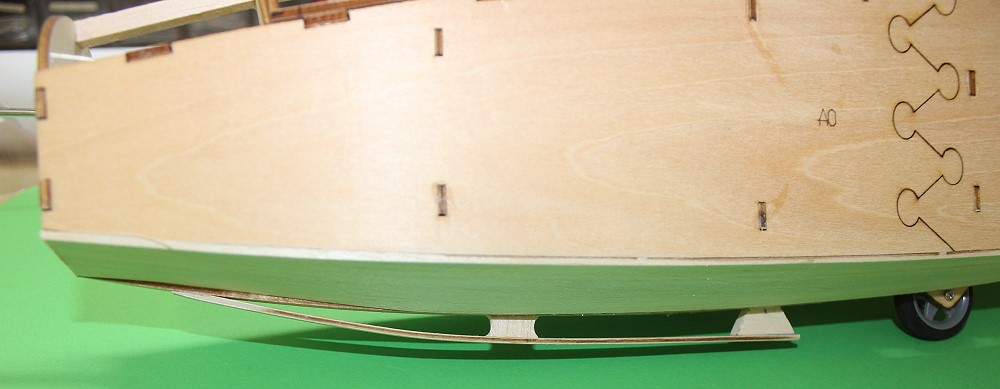

Kufe; die dient, wie das Rad, mehr zur Zierde als zur Funktion. |
 |
|
 |
Ich habe noch einen kleinen Lagerklotz eingefügt. |
 |
Der Rumpf wird unten mit 2mm Balsa beplankt. Ich war erstaunt, wie gut die mitgelieferten Bretter gepaßt haben. |
 |

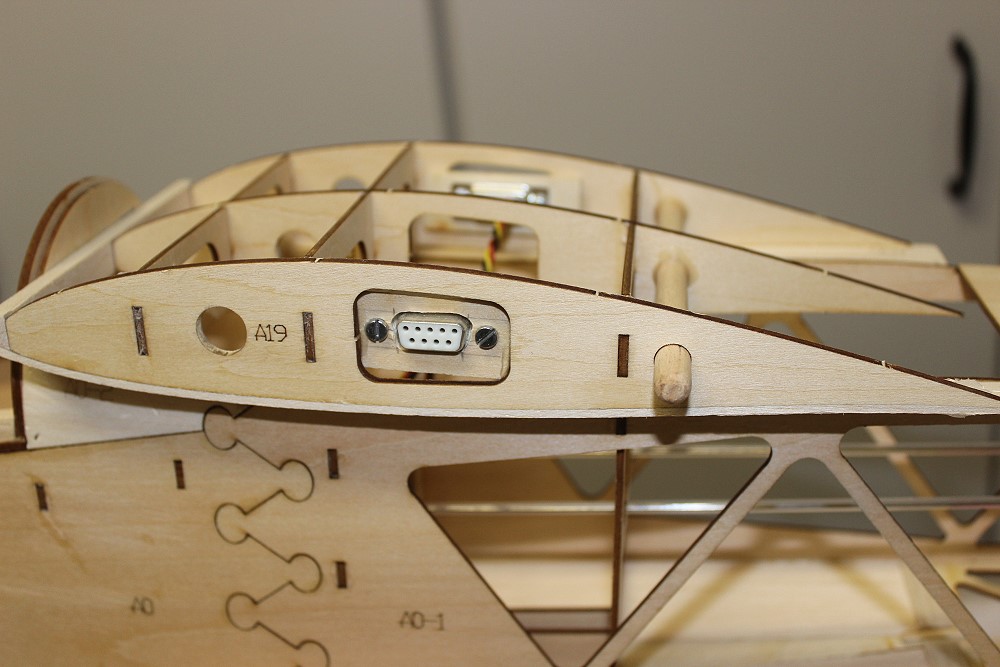

Die Querruderservos stecke ich jeweils mit einem 9-poligen D-sub-Stecker
an. Die kleinen Servostecker lassen sich nicht so gut montieren. |
 |
Rumpf-Flügel-Übergang, auch dieses Teil liegt dem Bausatz bei. |
 |

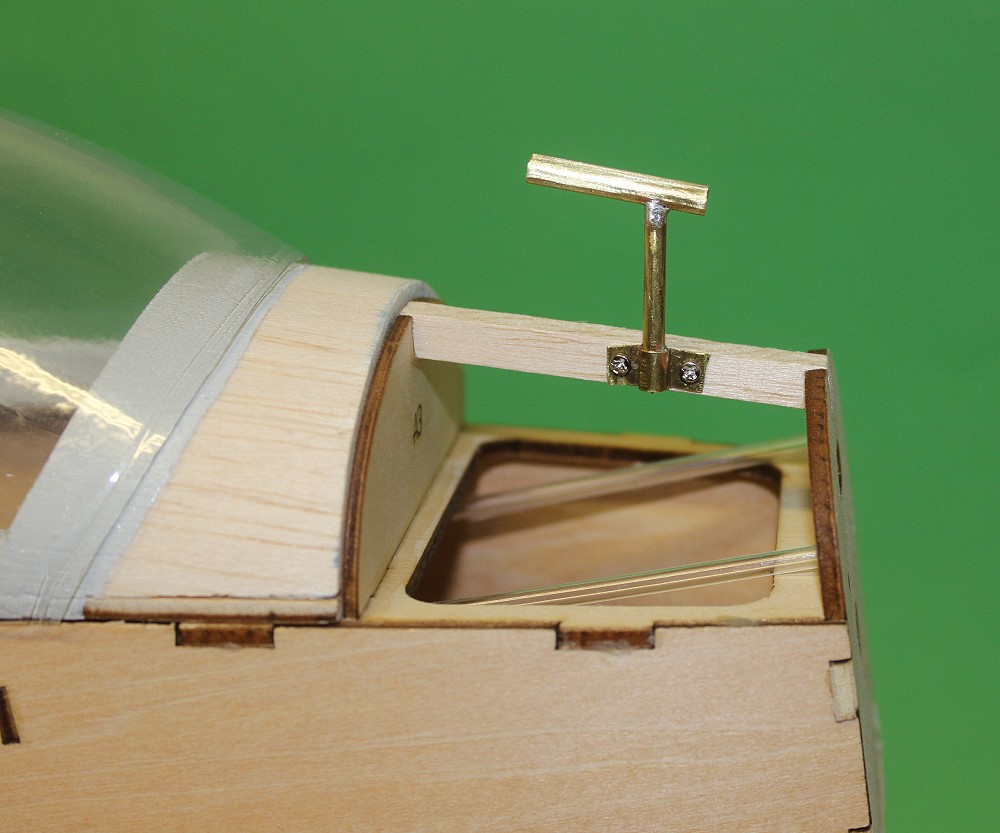

Kleiner Gag: Venturirohr. |
 |

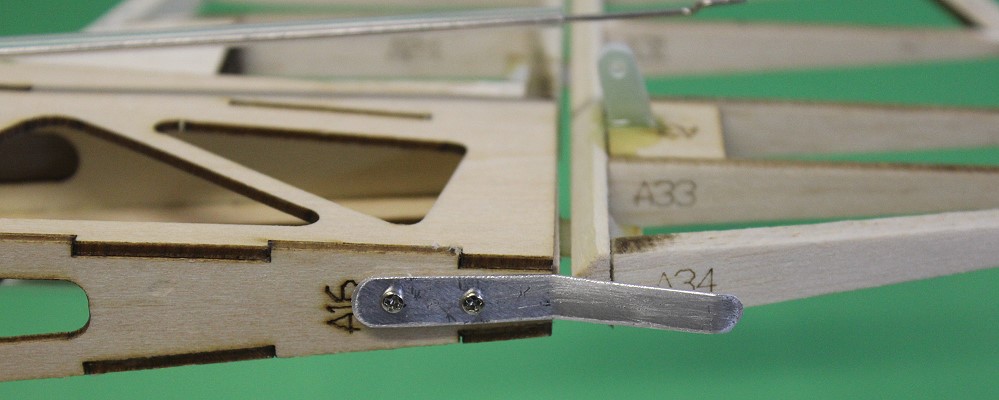

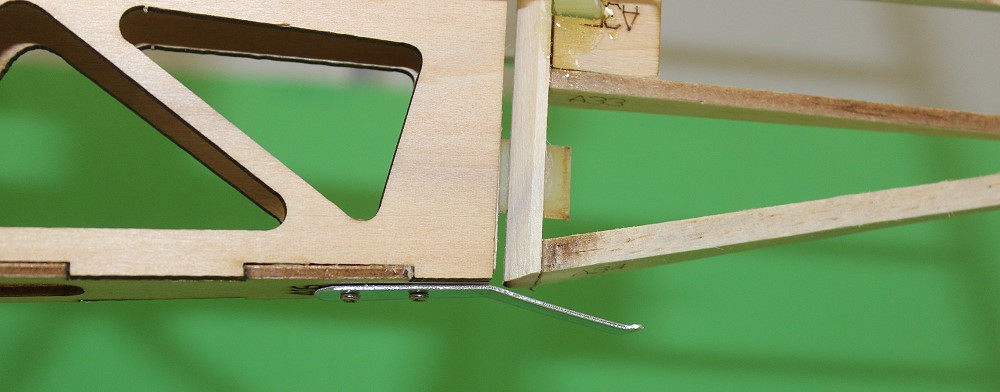

Sporn zum Schutz des SR. |
 |
|
 |

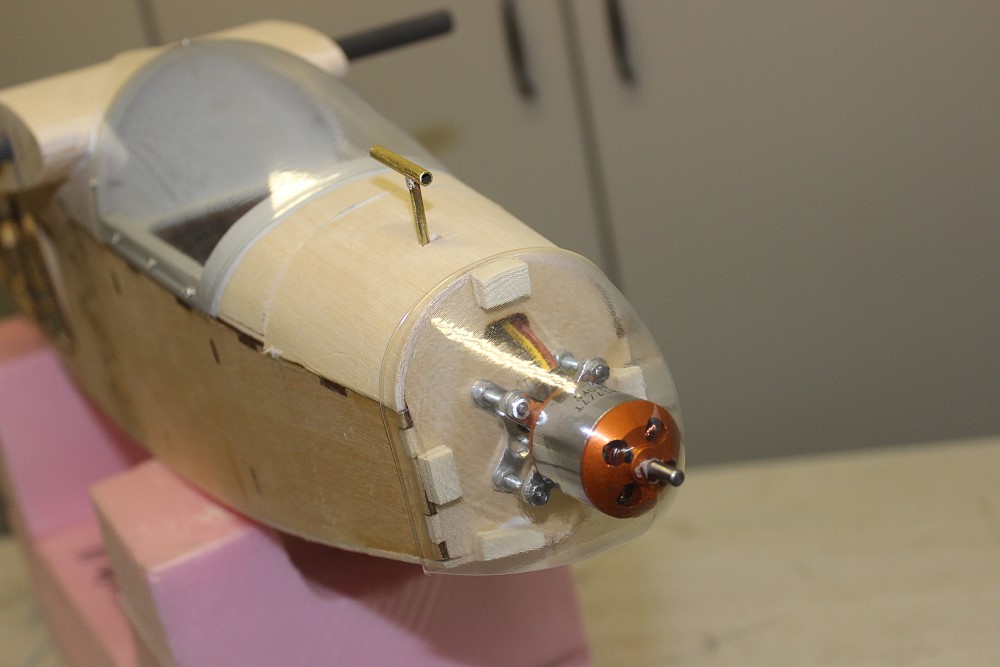

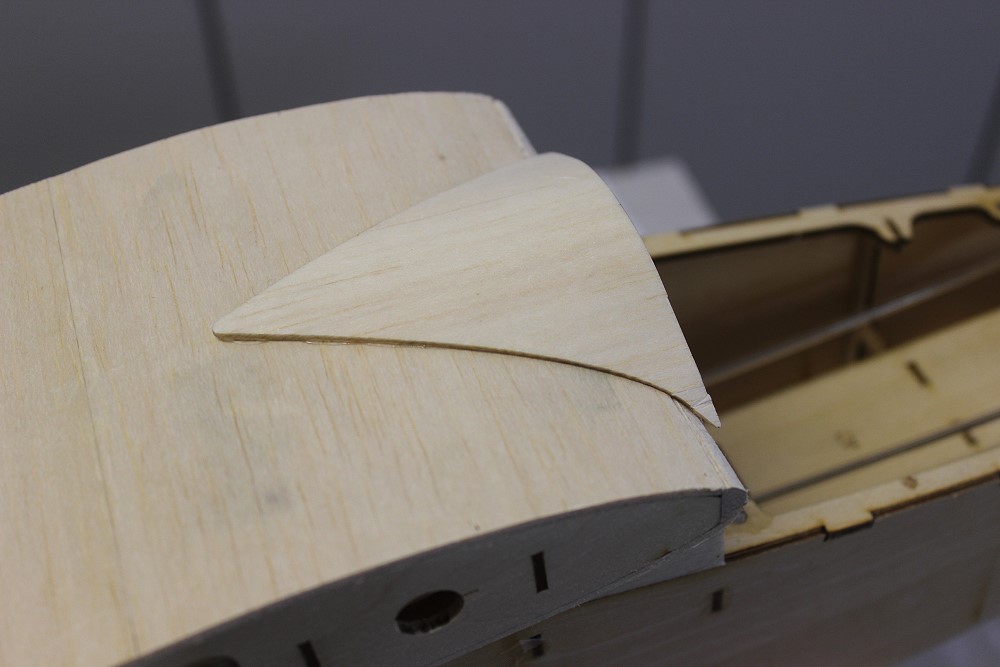

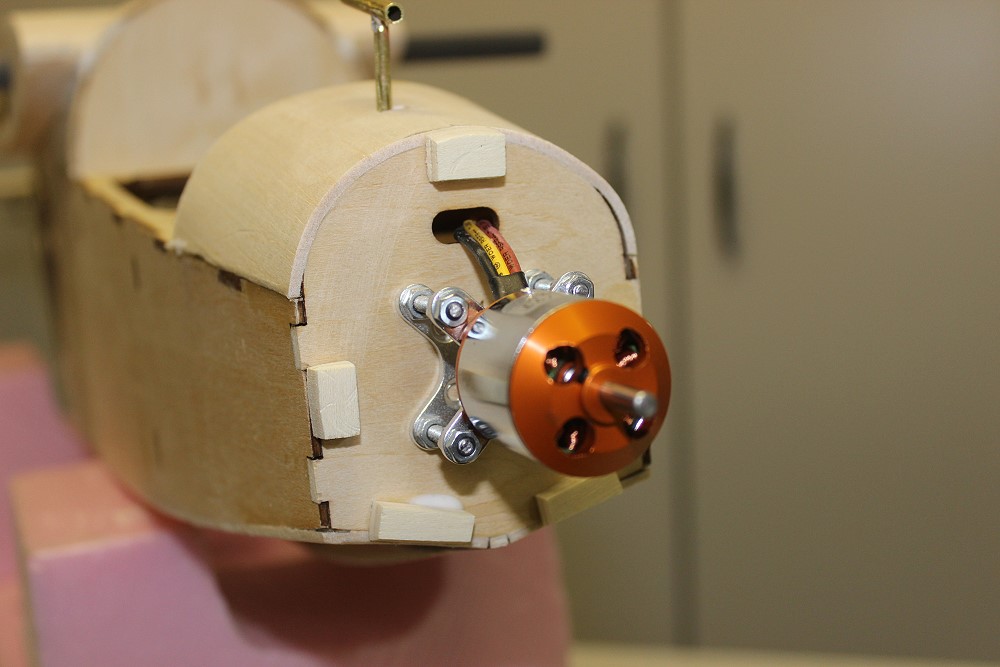

An diese Klötzchen wird die Nasenverkleidung angeschraubt. |
 |
Schon mal aufgesteckt. |
