Recorder |
||
|
Flügel |
||
|
zum Vergrößern auf die Bilder klicken |
||
 |

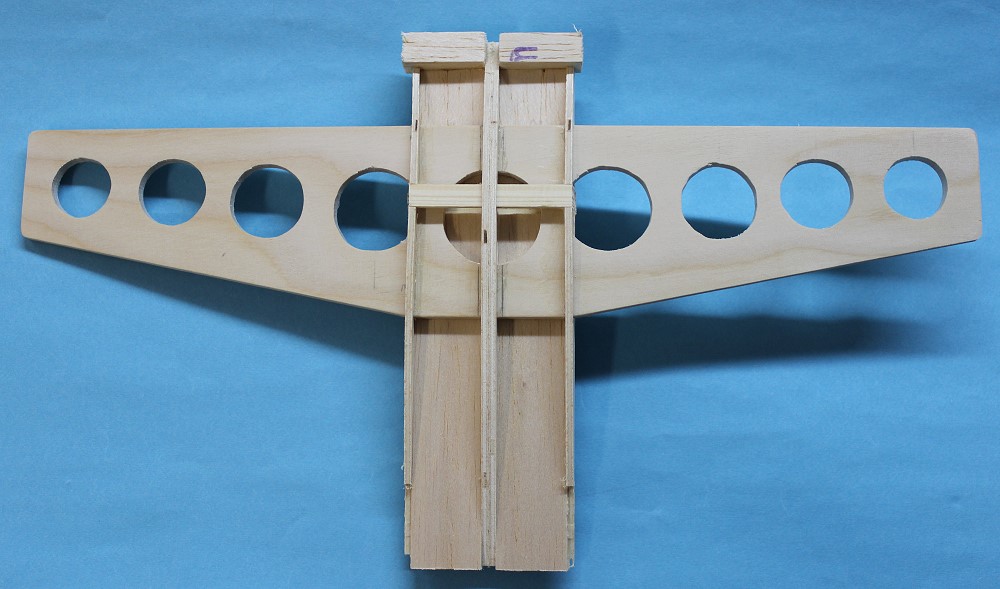

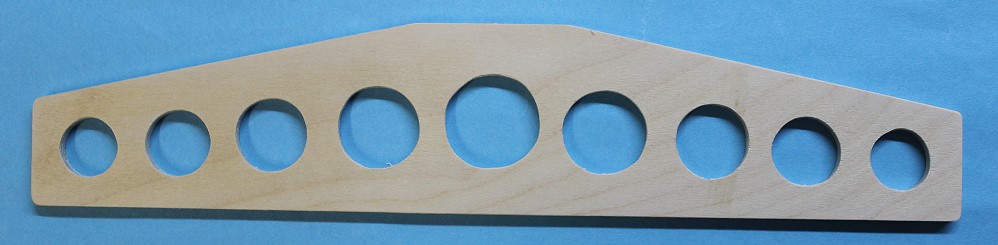

Das ist das Steckungsbrett
für die Flügel. Ich habe die Löcher selber ausgesägt. Der Abfall wog 13g. |
|
 |

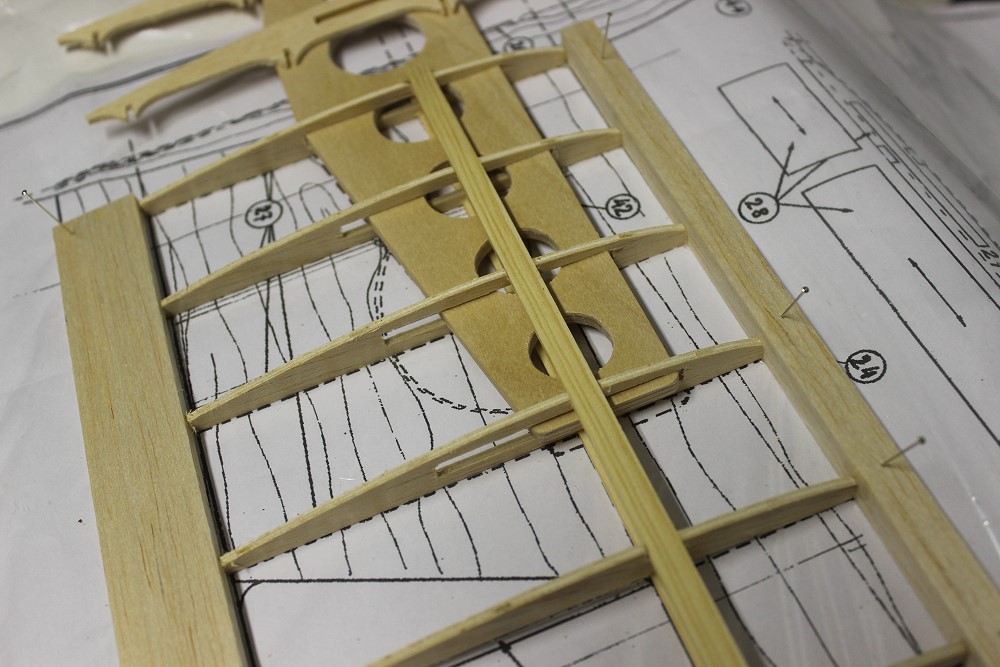

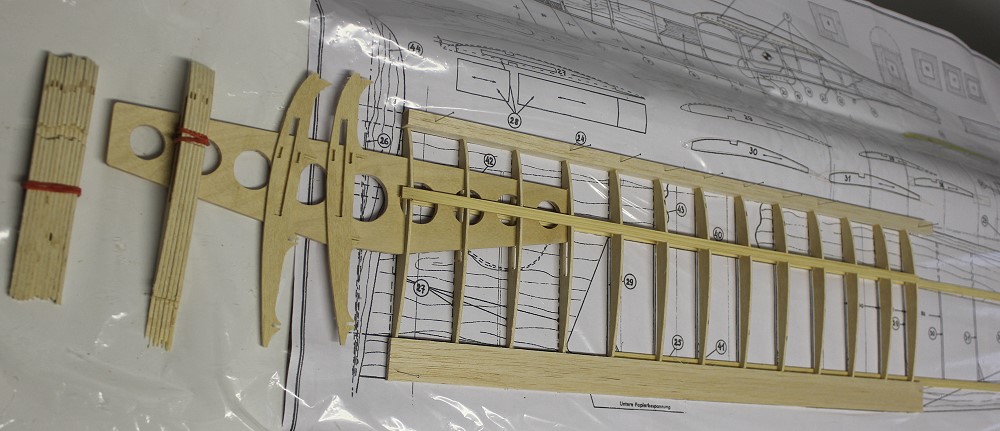

Der Innenflügel besteht aus
4 Rippen mit Schlitz für das Steckungsteil. Die Rippen haben eine gerade
Unterseite. Danach kommen 9 gleiche Rippen mit Hohlprofil. |
|
 |

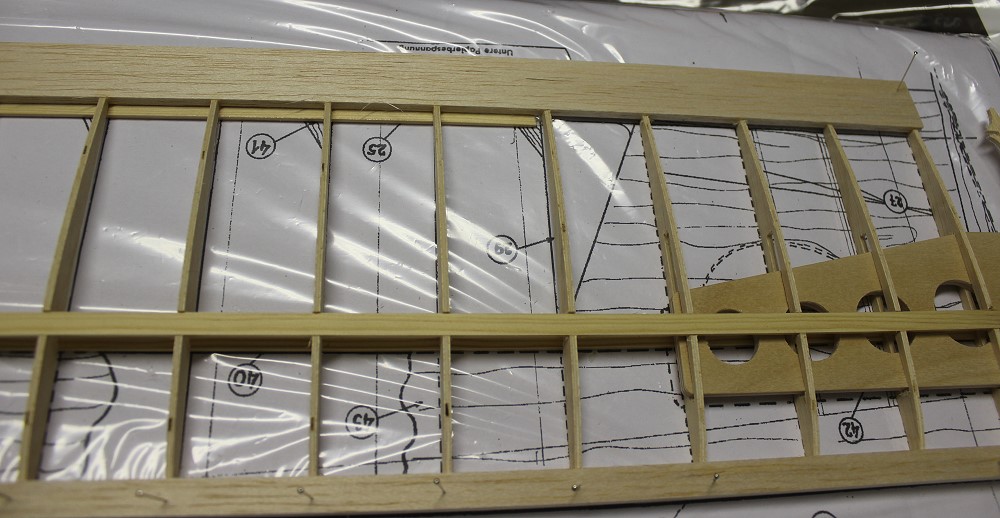

Ab der 5. Rippe muß man die Rippenenden und die Vorderkante der Endleiste 2mm unterlegen. Ich habe ein Stück Holm (2x7mm) genommen. Dadurch liegt aber die untere Holmleiste 2mm unter den Rippen. Sie soll später hochgebogen werden. | |
 |
Die Nasenleiste ist eine 8x10mm Balsaleiste. Ich habe sie erstmal aus 10x10mm Balsa gemacht, damit die Beplankung daran anstoßen kann. | |
 |

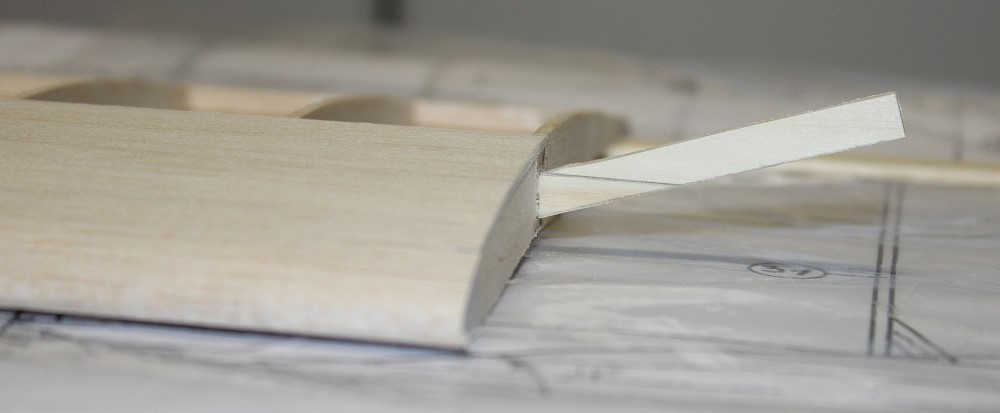

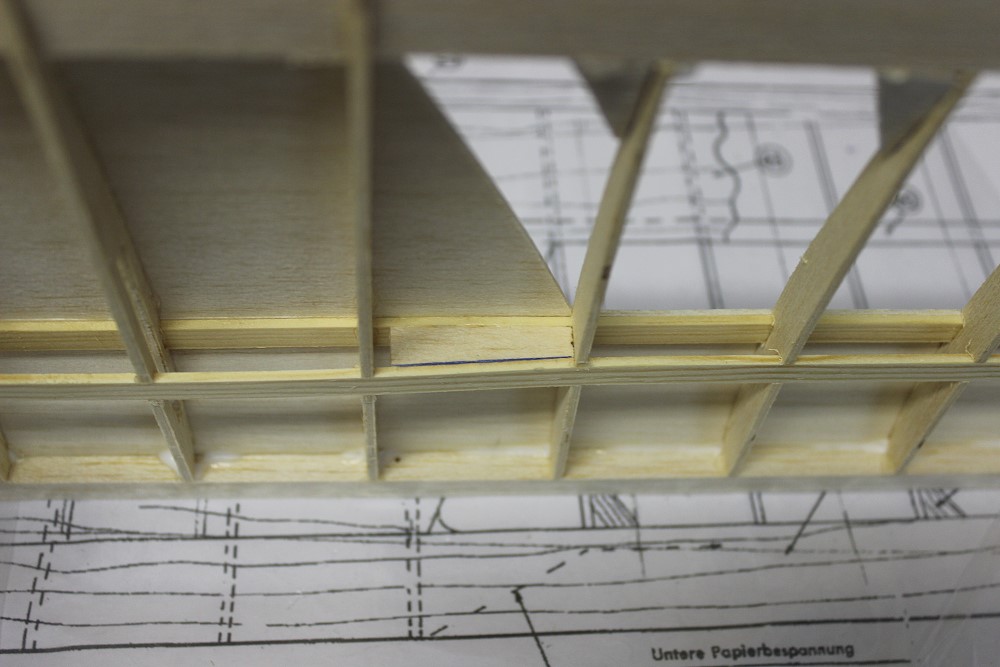

Hier sieht man, wie die untere Holmleiste einen Sprung macht. Ich habe noch einen 3mm dicken Keil eingeklebt. | |
 |

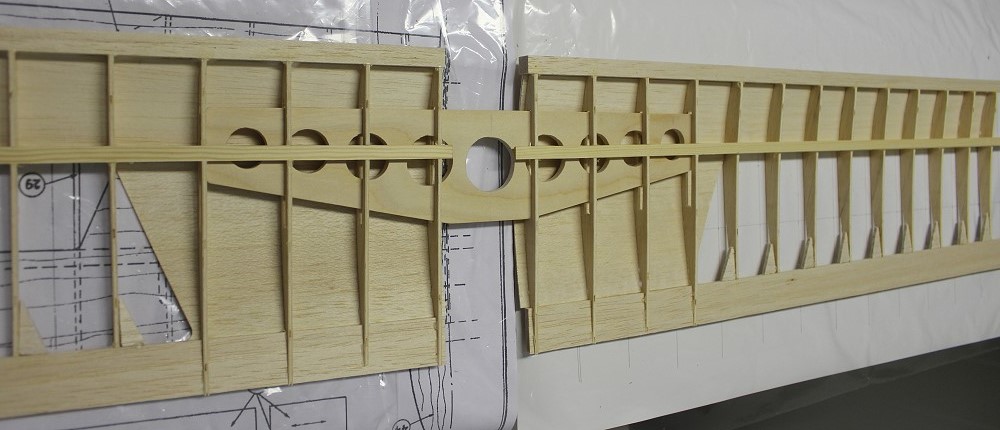

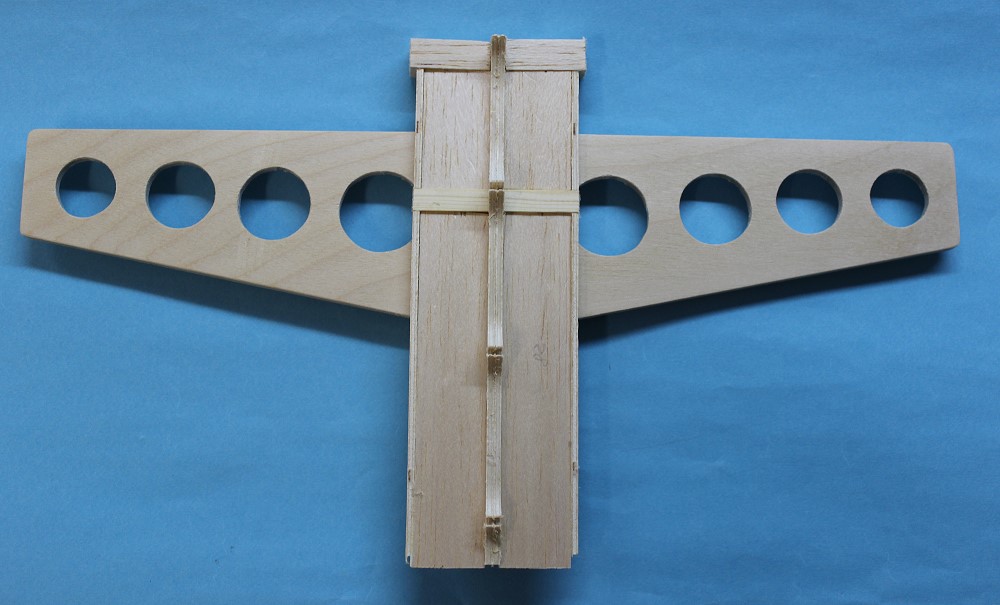

Die beiden Hälften auf dem
Steckungsbrett - von oben |
|
 |
- von unten. | |
 |

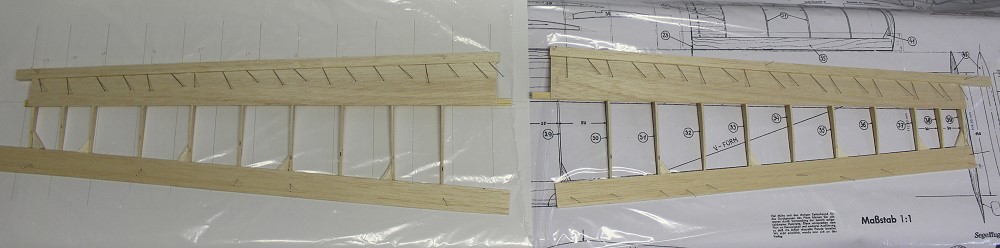

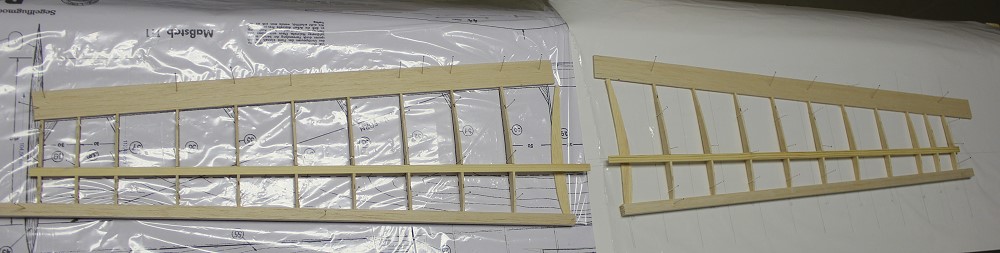

Die beiden Flügelohren. | |
 |

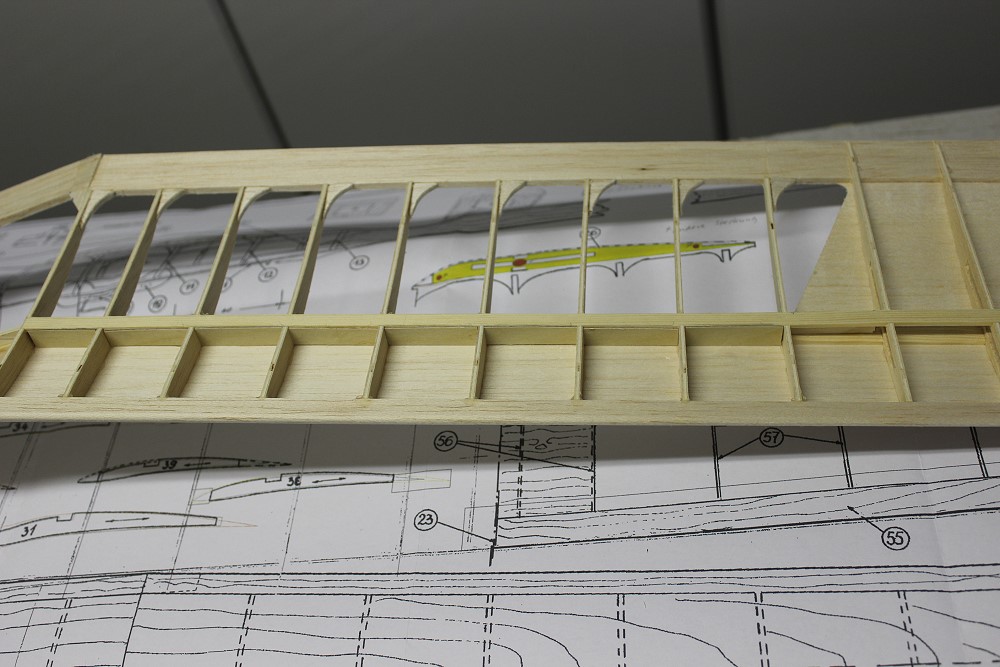

Mit Beplankung und Verstärkungsdreiecken. | |
 |

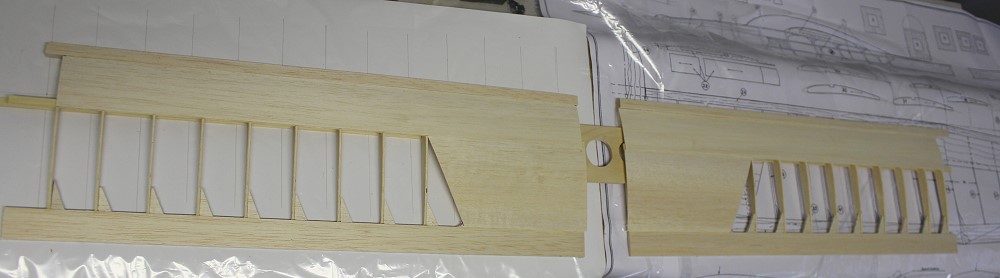

Das Flügelmittelstück von oben ... | |
 |
und von unten. | |
 |

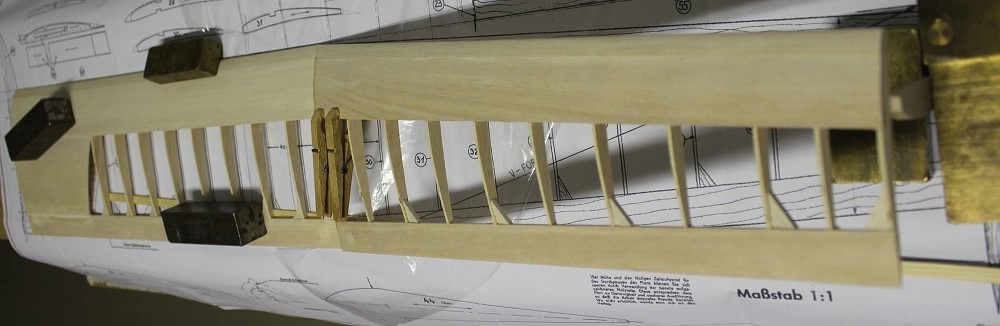

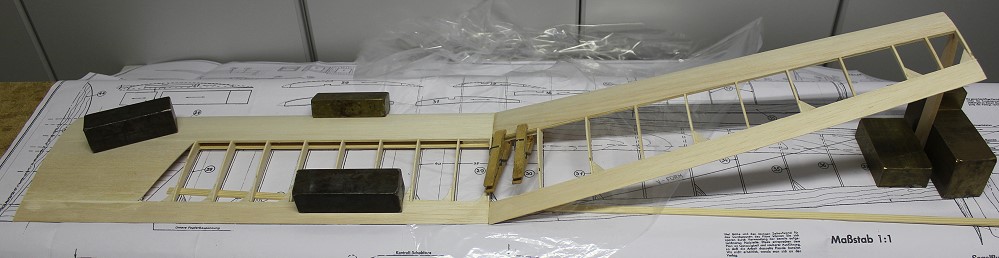

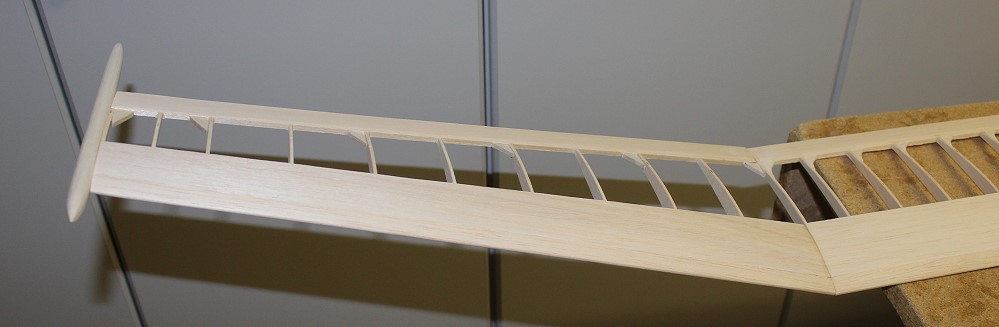

Die Ohren werden angeklebt. | |
 |

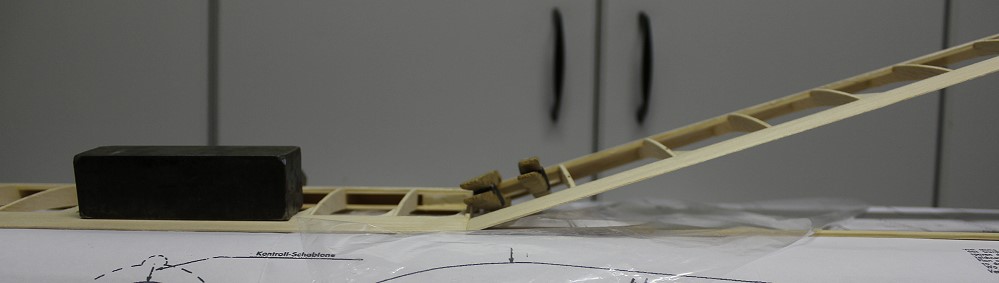

Lt. Plan haben sie einen Winkel von 18° | |
 |
||
 |
Das ist das Teil, was den Knick verstärkt. | |
 |

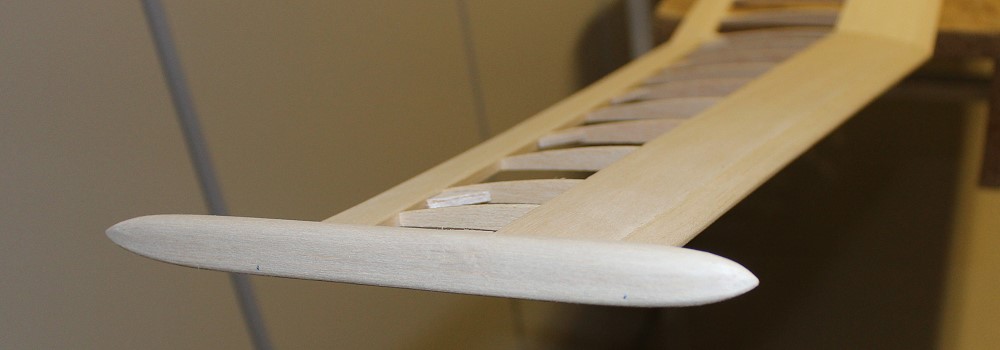

Außen noch die Randkeulen. | |
 |
||
 |
An den beiden Holmleisten des Innenflügels habe ich eine Verkastung aus 0,8mm SpH angebracht. Er war mir etwas zu labil. | |
