L-Spatz |
|
|
Kabinenhaube |
|
| zum Vergrößern auf die Bilder klicken | |
 |

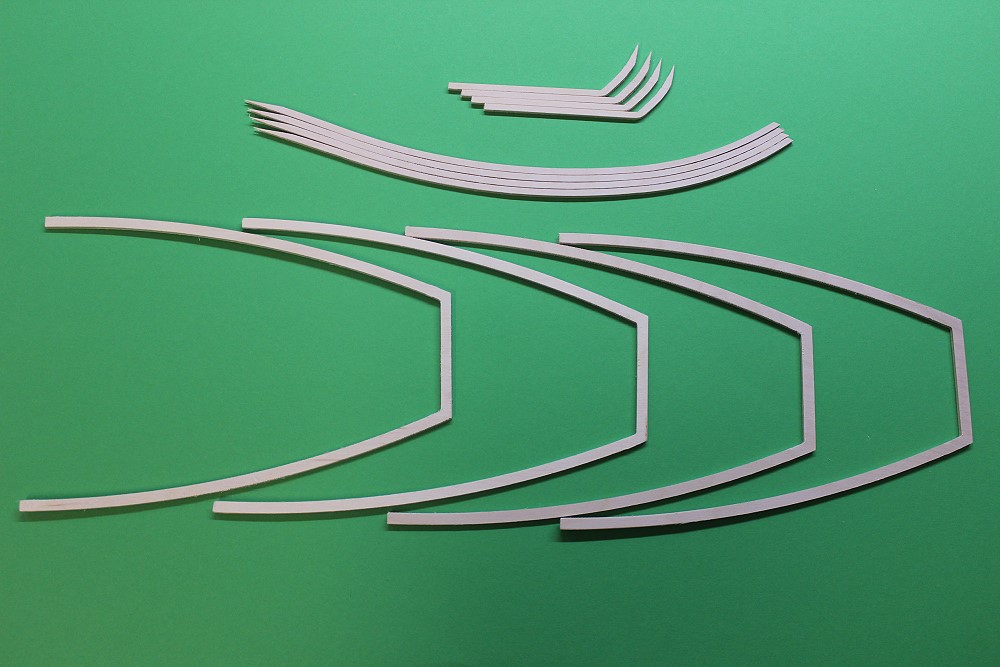

Aus diesen Teilen wird die Kabinenhaube gemacht. Es müssen immer 2 Teile aufeinander geklebt werden. |
 |

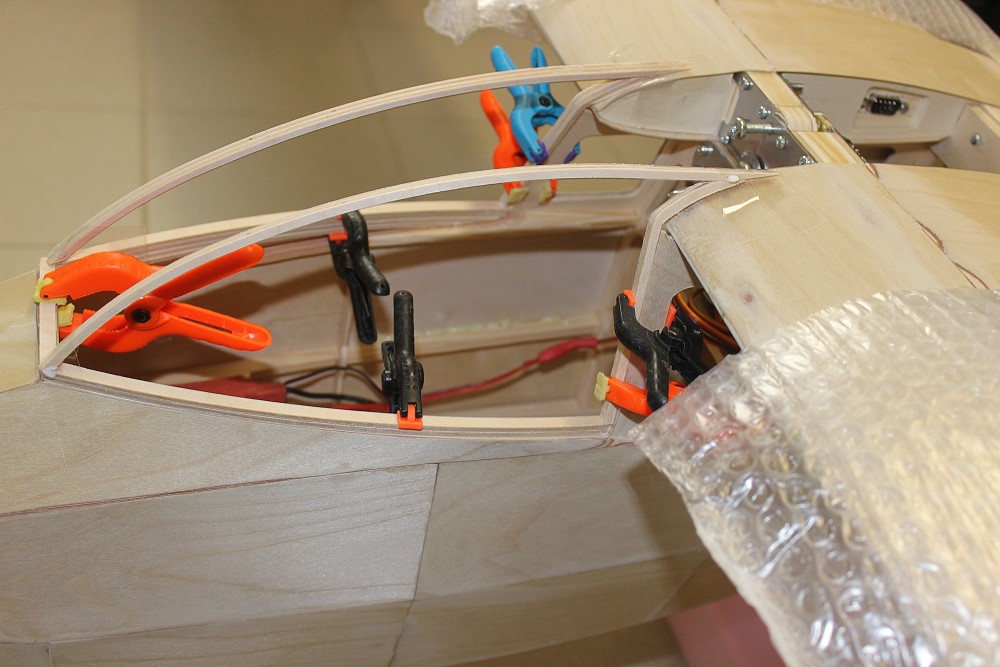

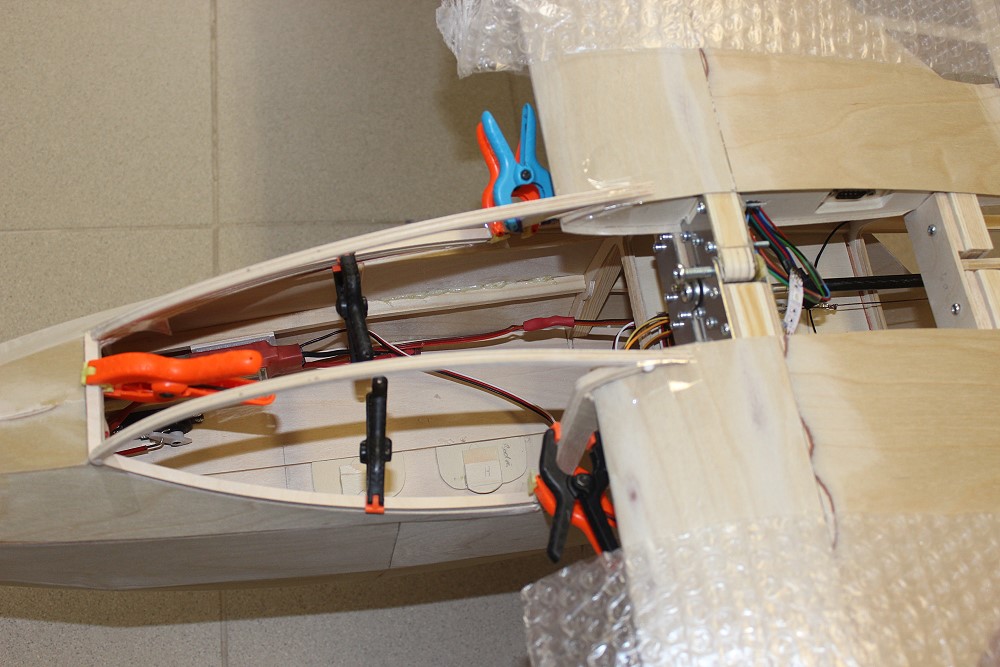

So wird die Haube auf dem Kabinenbereich sitzen. |
 |

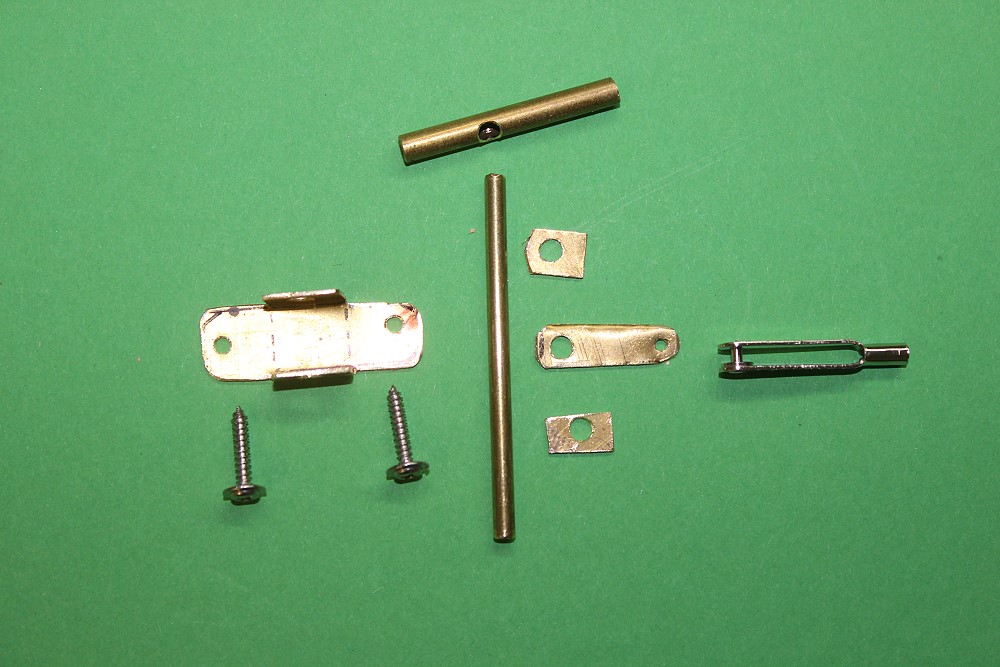

Als Haubenverschluß mache ich immer ein drehbares Venturirohr. Die Einzelteile ... |
 |

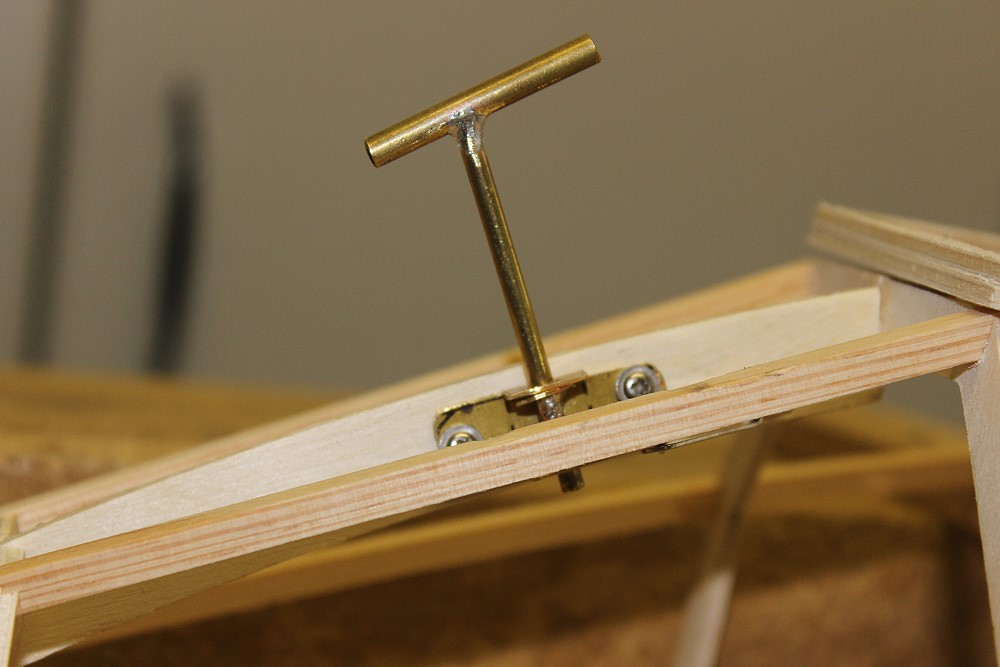

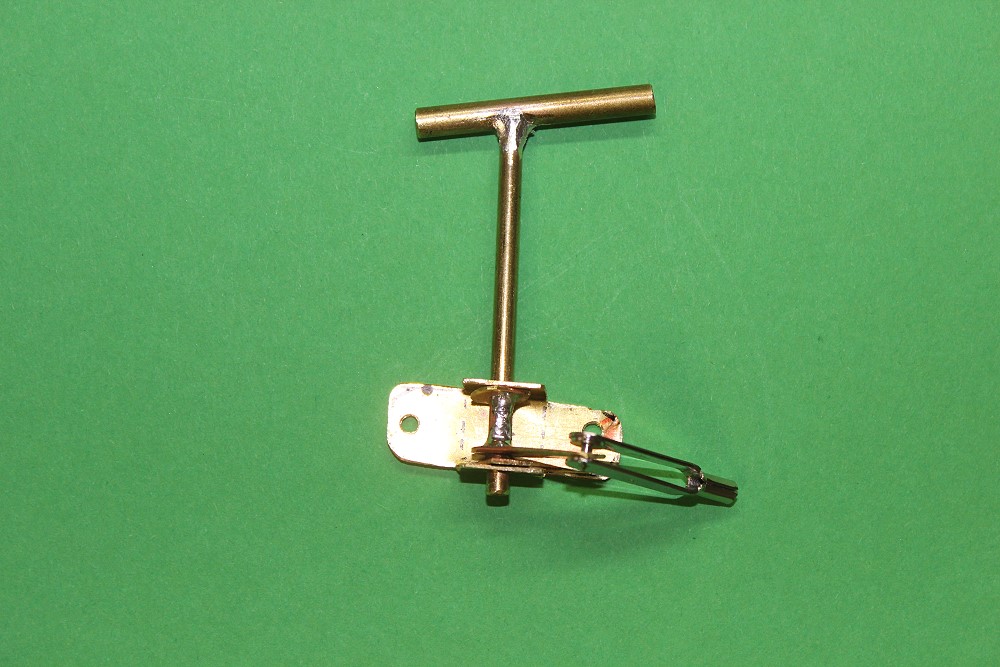

... zusammengebaut. |
 |

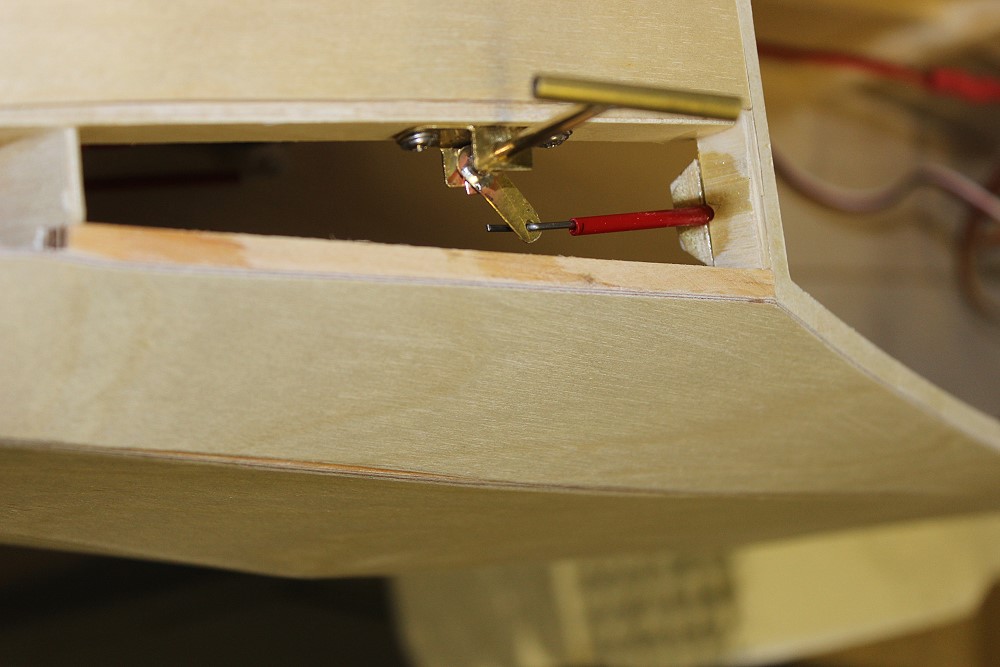

So sitzt der Verschluß in der Rumpfnase. |
 |
|
 |

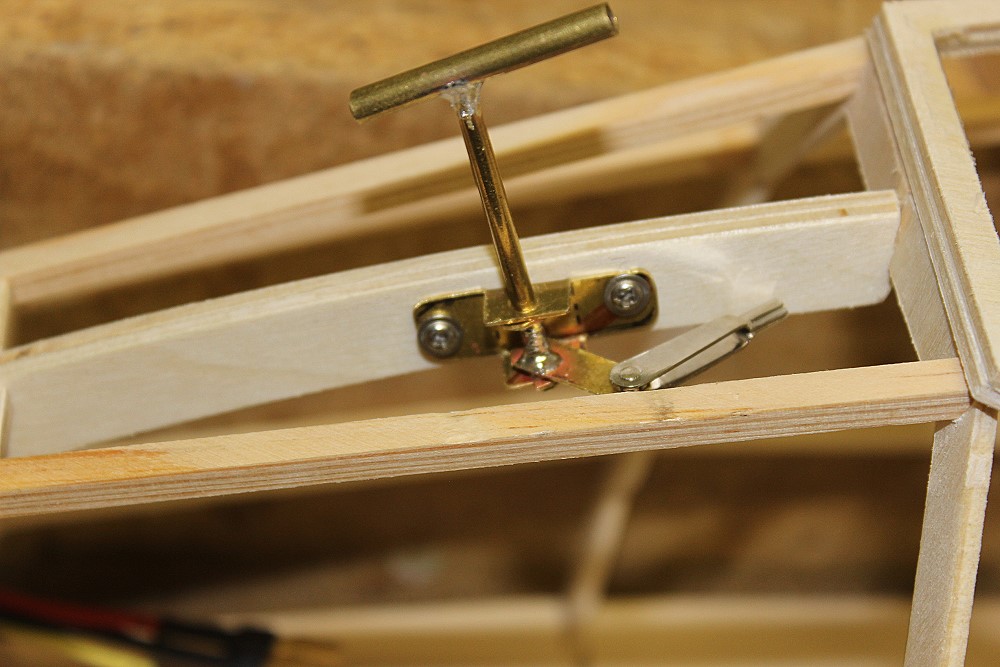

Der Haubenverschluß funktioniert. |
 |

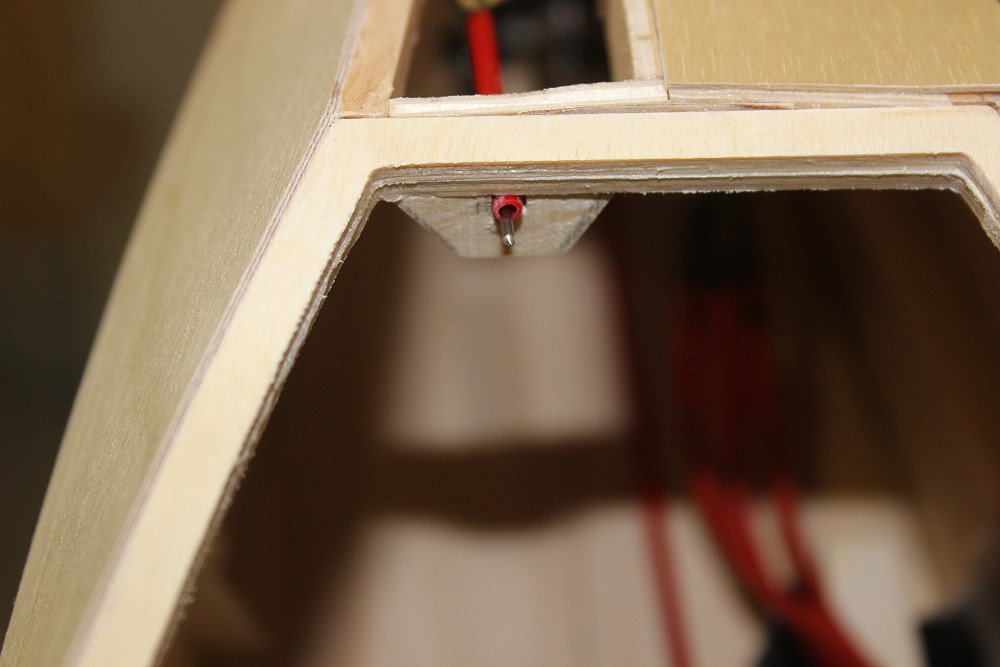

Lagerung des Verchlußstiftes. |
 |

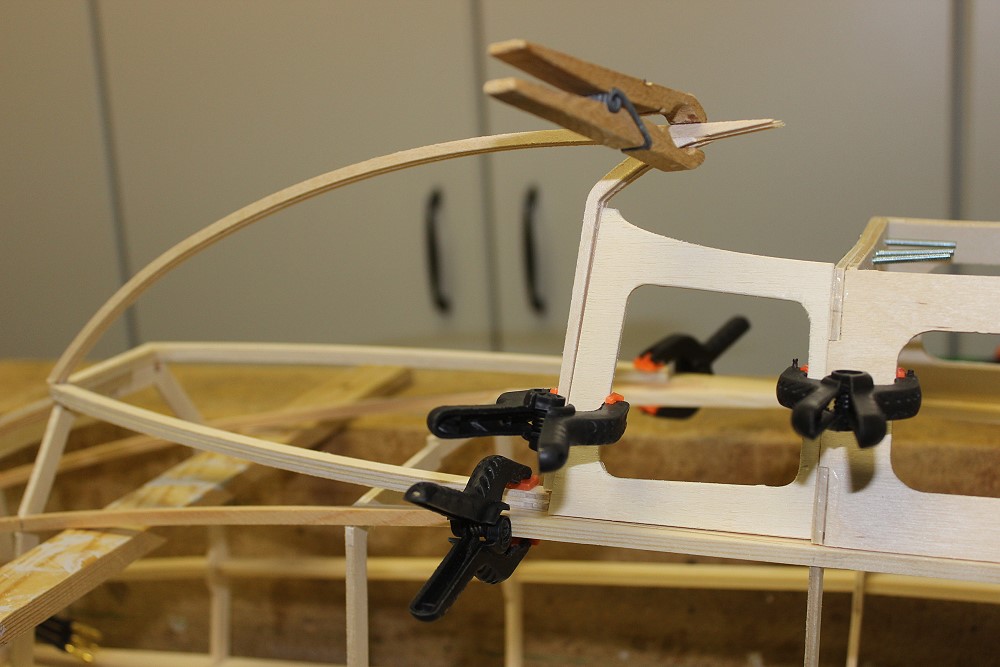

5 Teile ergeben das Gerüst. |
 |
|
 |

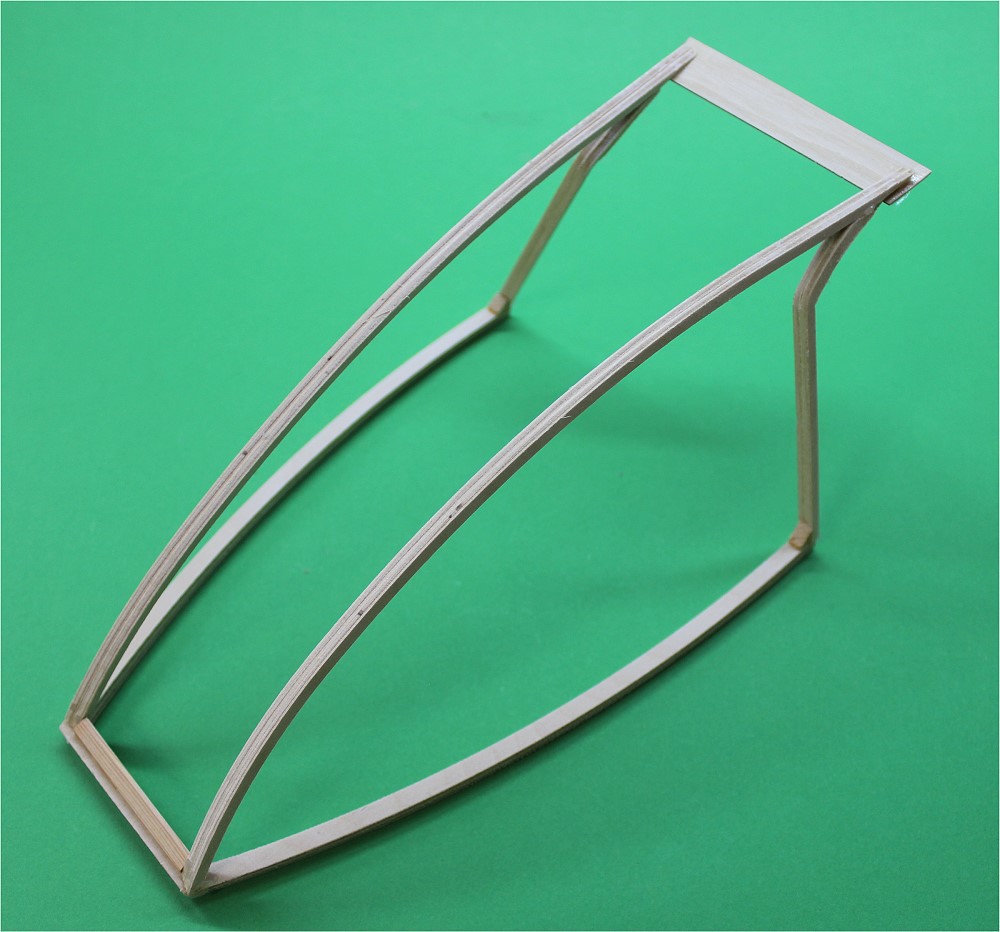

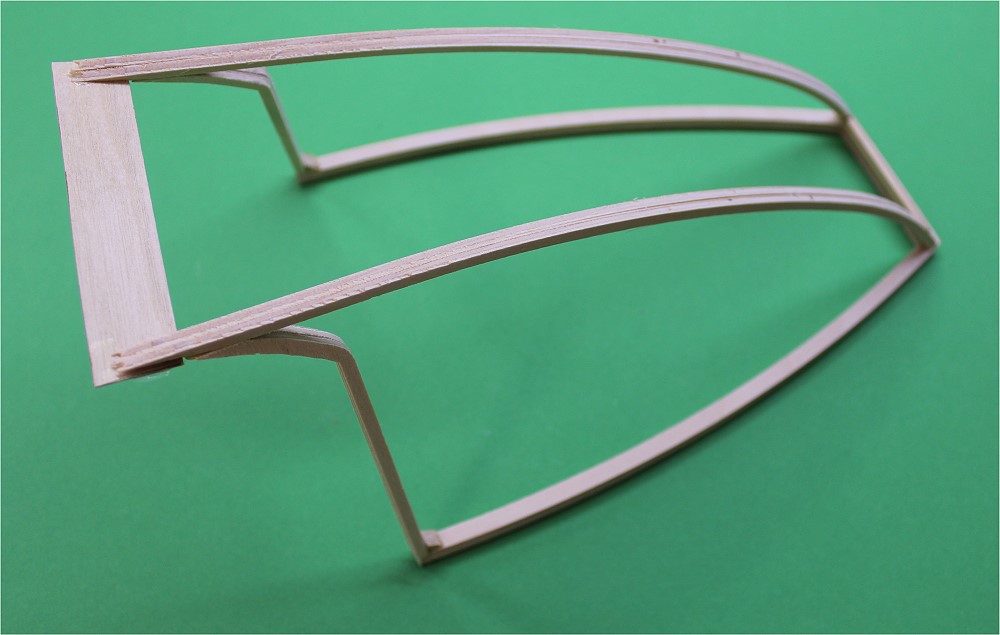

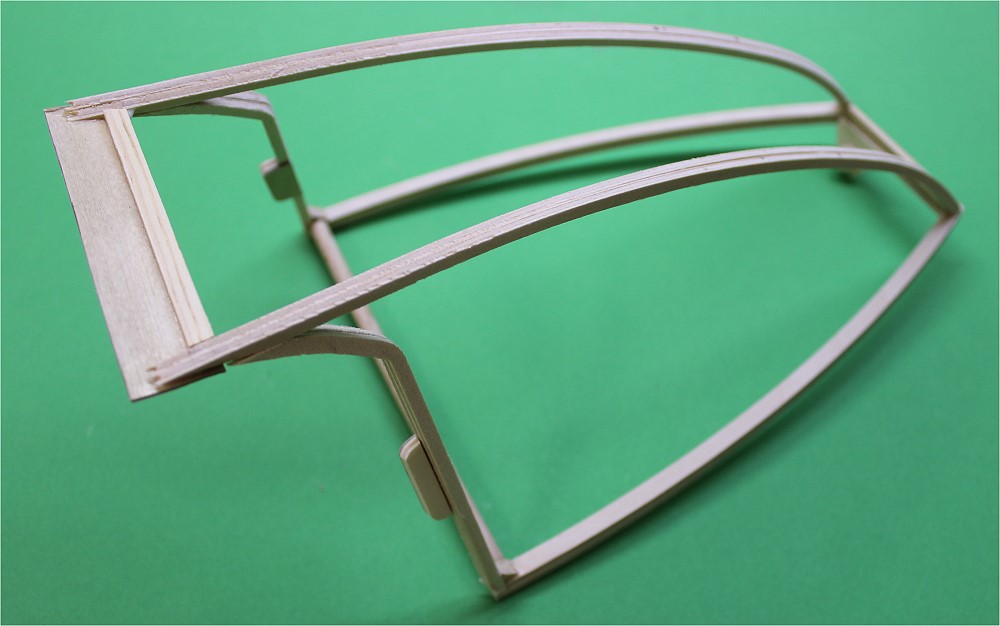

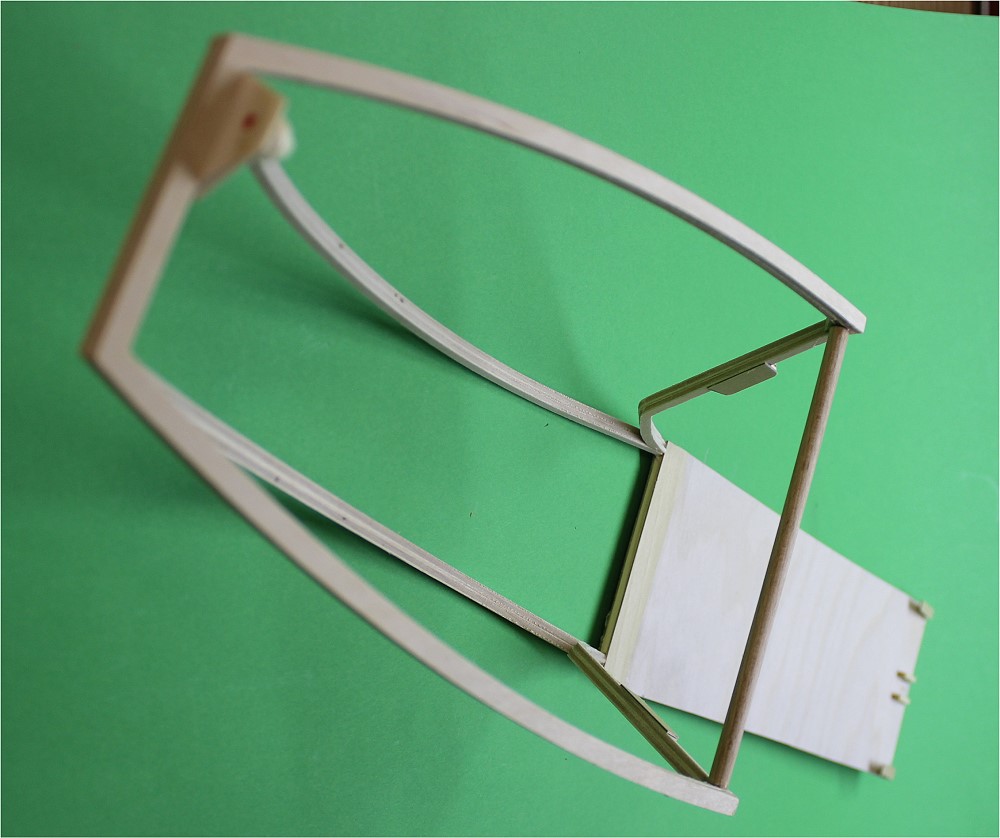

So sieht das fertige Gerüst aus. |
 |
|
 |

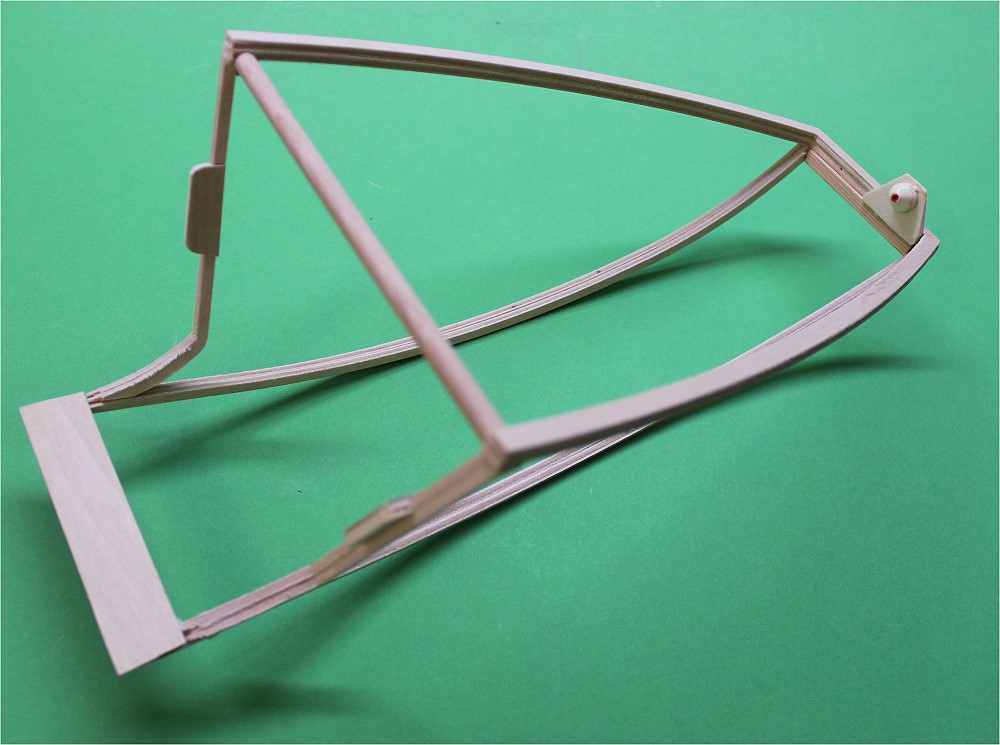

Versteifung durch 6mm Buchenrundstab. |
 |

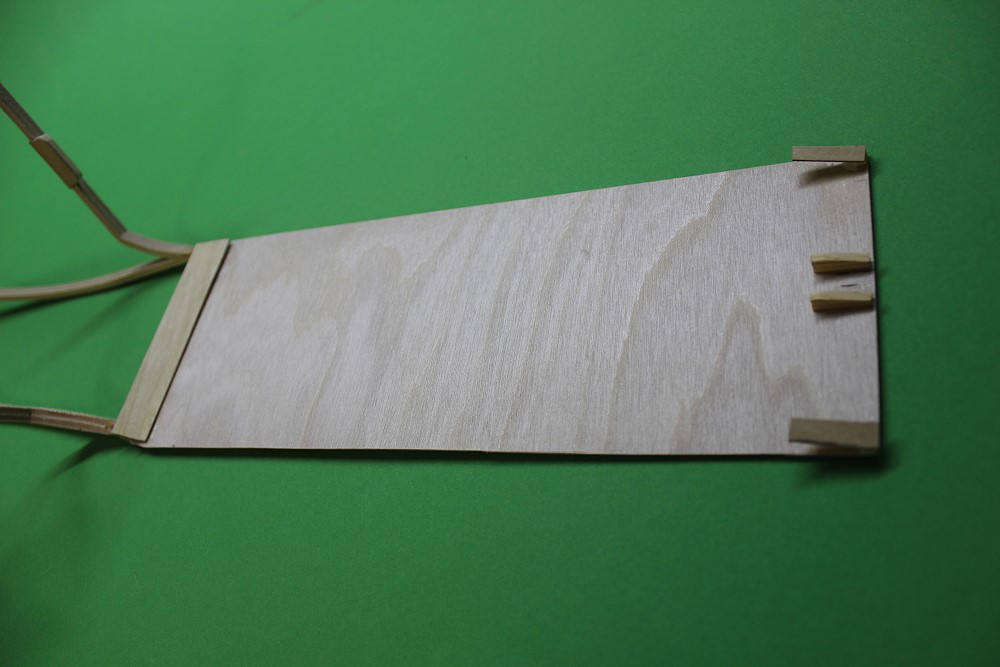

Hinten eine Auflage für den Abdeckstreifen. |
 |

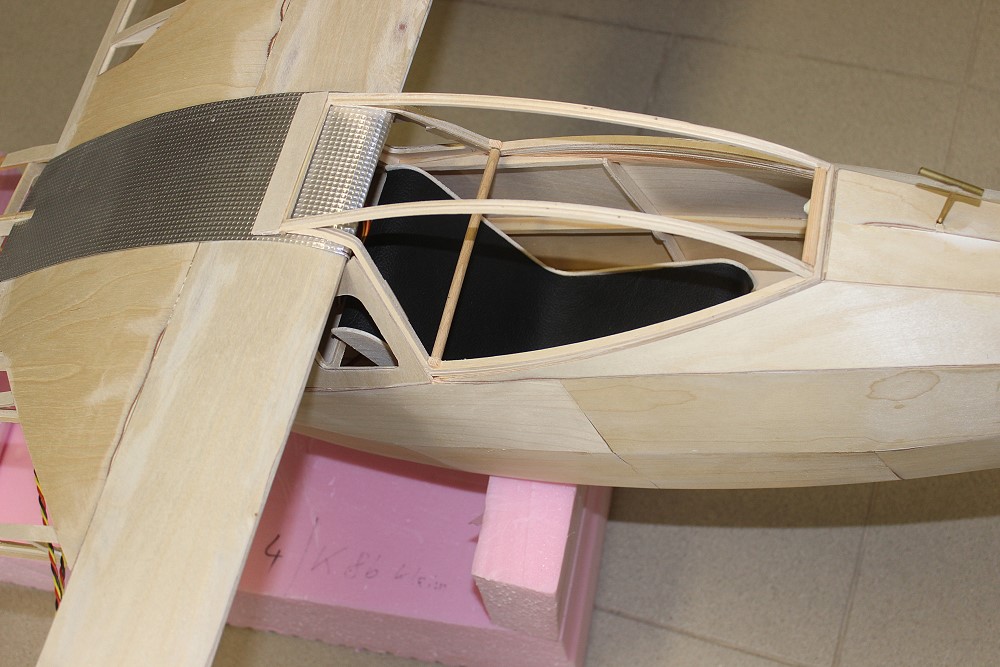

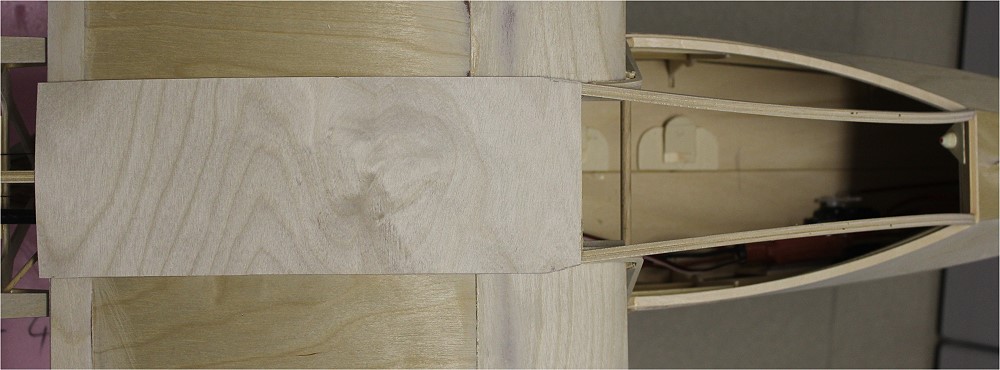

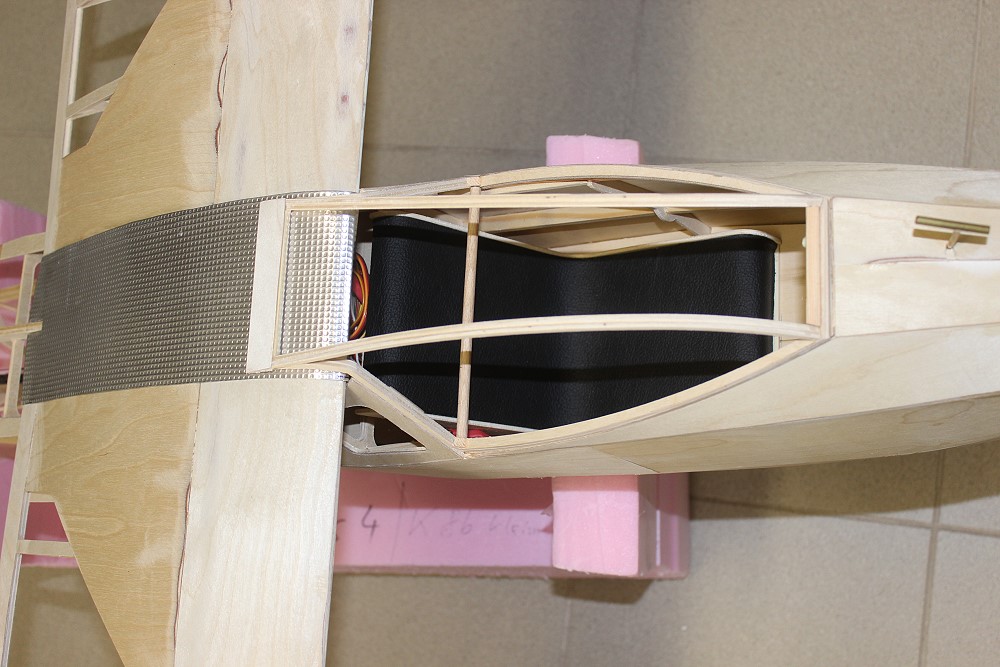

Der Abdeckstreifen für den Rumpf zwischen den Flächen ist dran. |
 |

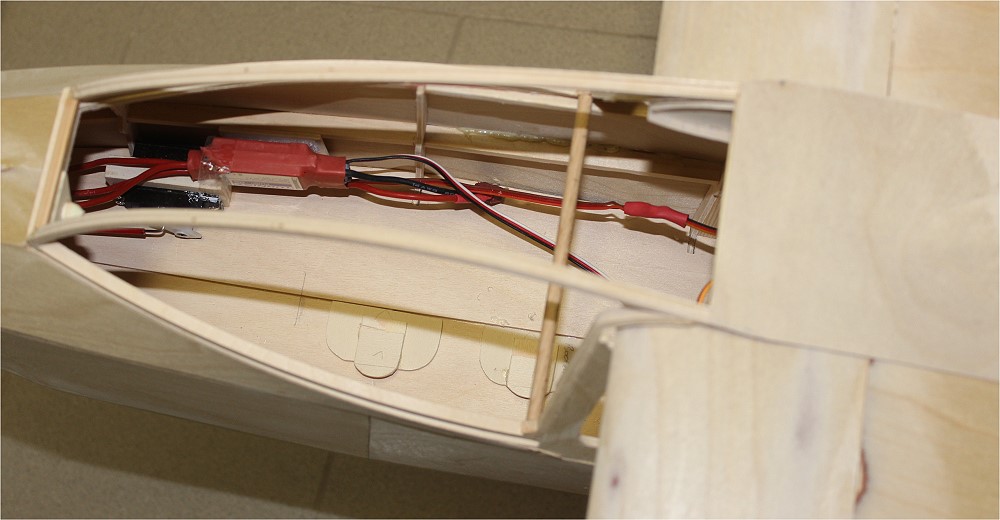

In der Mitte wird der Streifen auf dem Rumpfrücken zentriert. Rechts und links wird der Streifen in die Endleisten der Flügel eingehängt. |
 |
Die Haube wird also zuerst hinten beim Flügel eingehängt und dann nach vorne auf den Rumpf gesetzt. |
 |
Das drehbare Venturirohr dient als Verschluß. |
 |

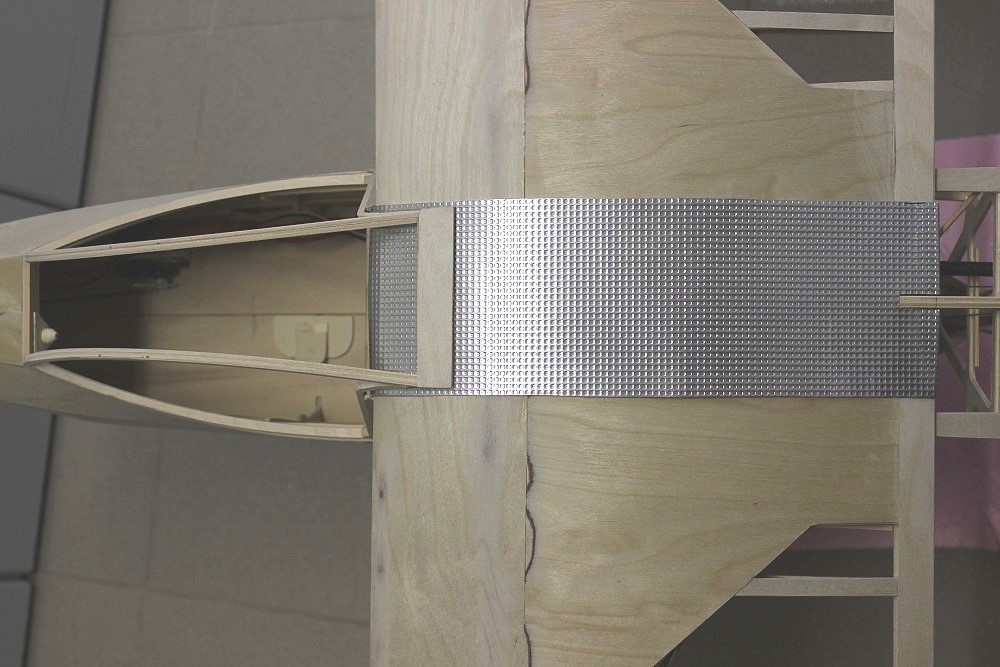

Ich werde die Abdeckung aus Blech machen. Damit ist die Kabinenhaube nicht so unhandlich. |
 |
|
 |
|
 |

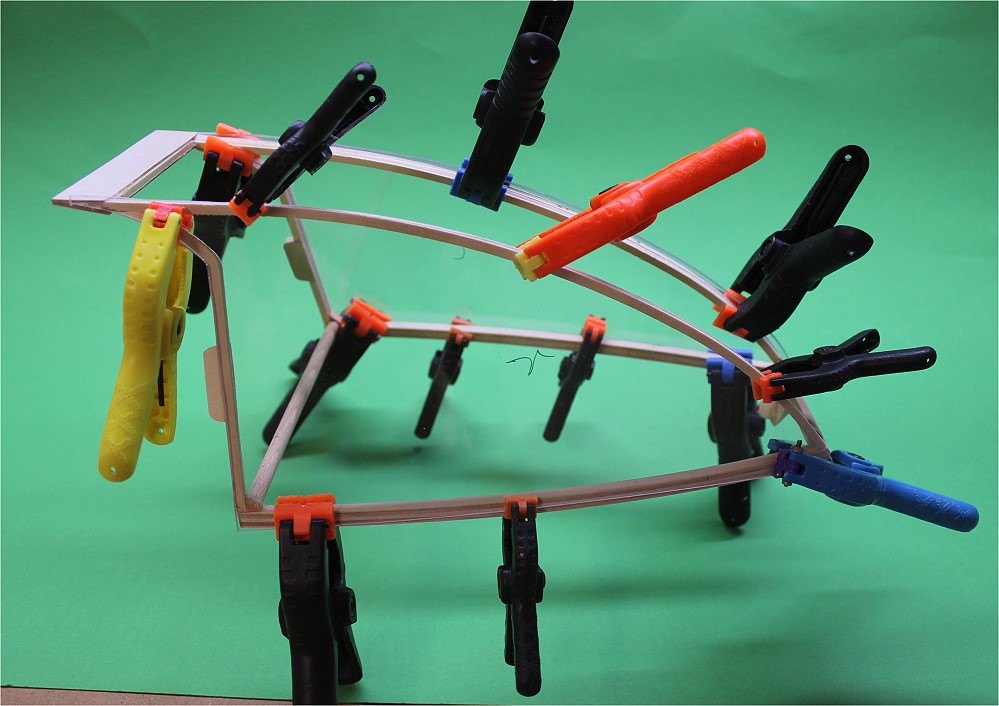

Die Verglasung mache ich aus 2mm Poly-Carbonat. Hier erstmal angeklipst. |
 |

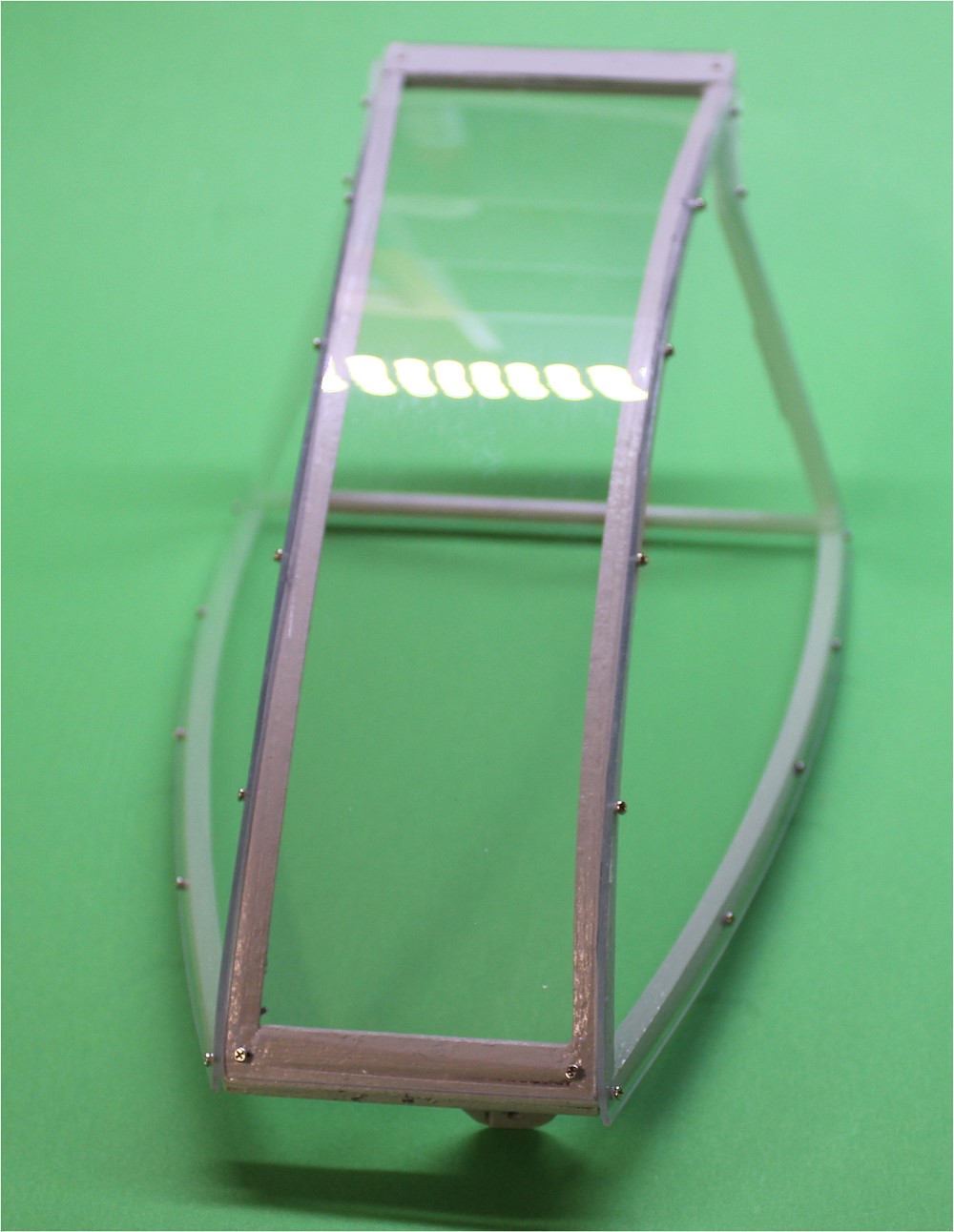

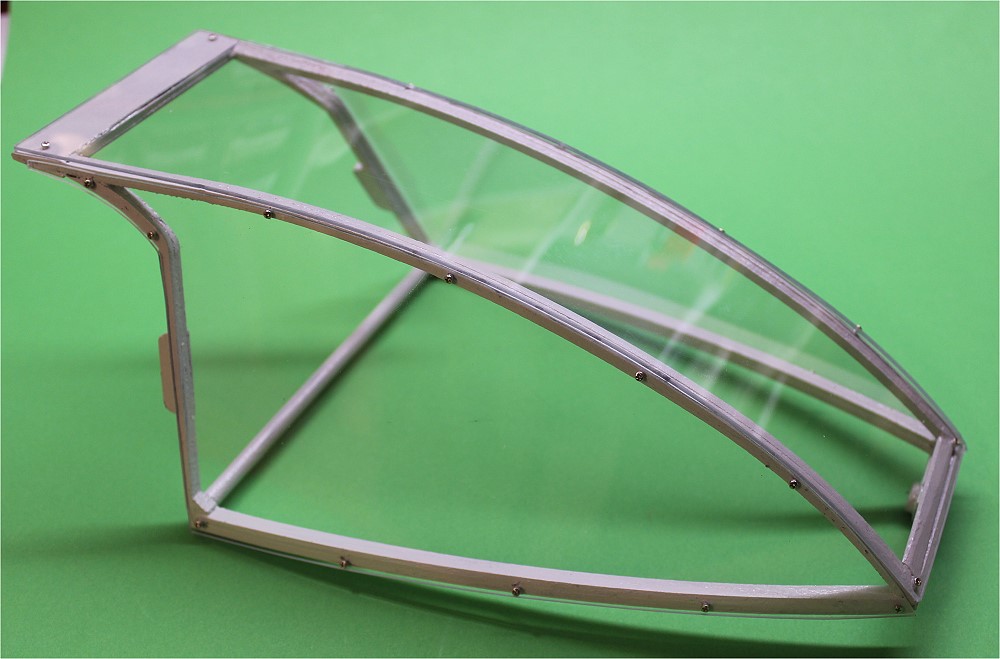

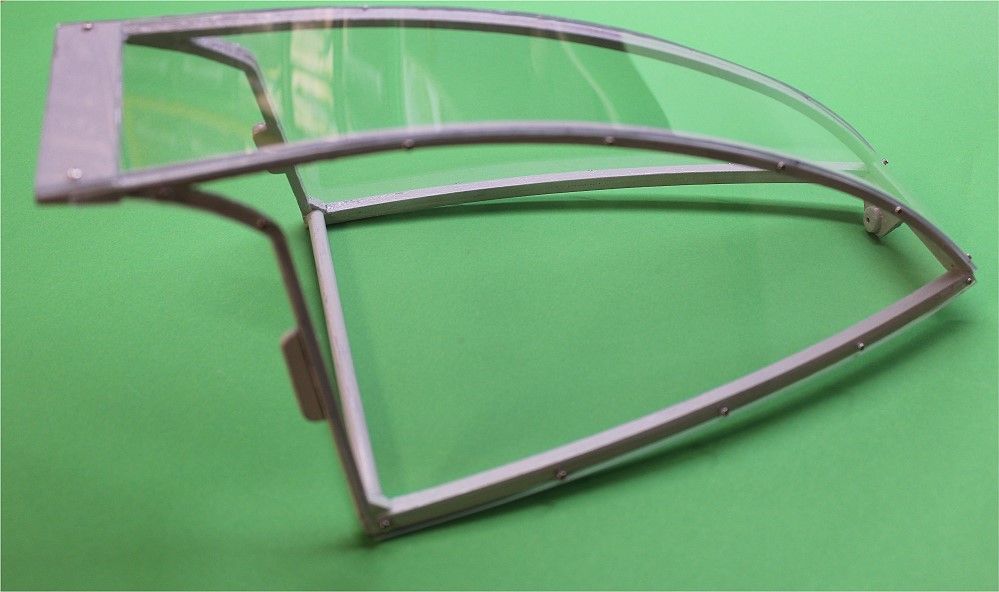

Verglasung angeschraubt. |
 |
|
 |
|
