Holzrumpf mit
Motor |
|
zum Vergrößern auf die Bilder klicken |
|

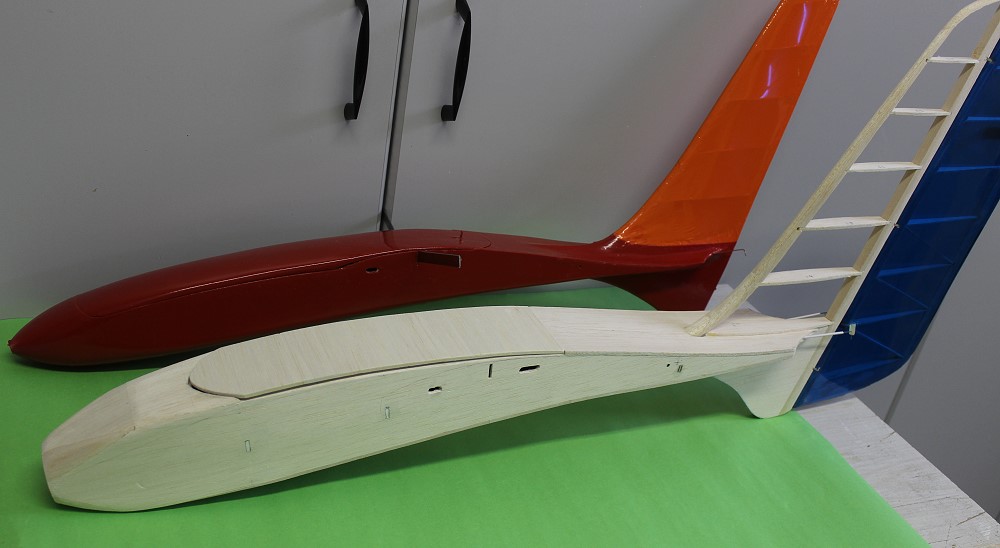

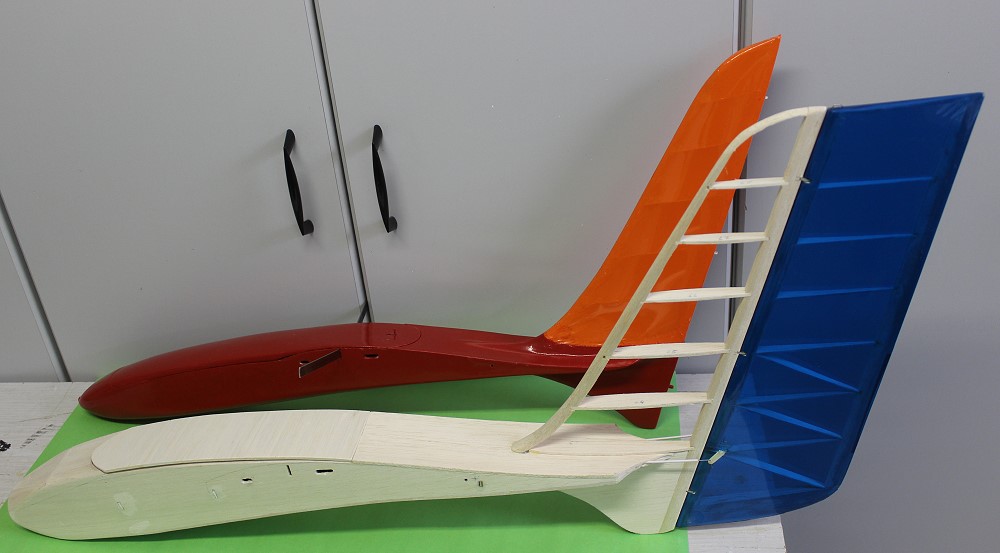

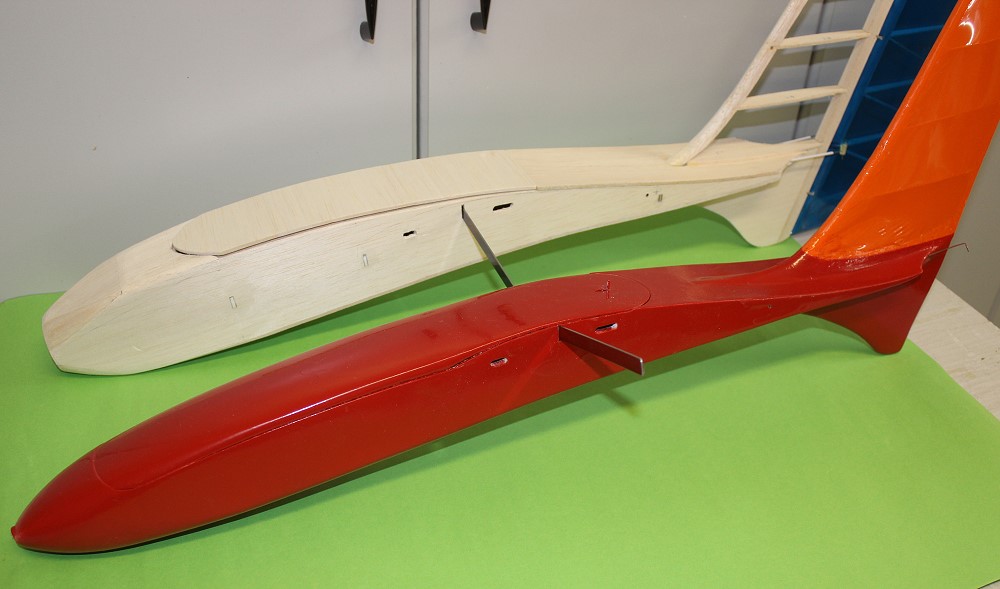

GfK- und Holzrumpf im Vergleich. |
5.2.19 |
 |
 |
|
 |
|

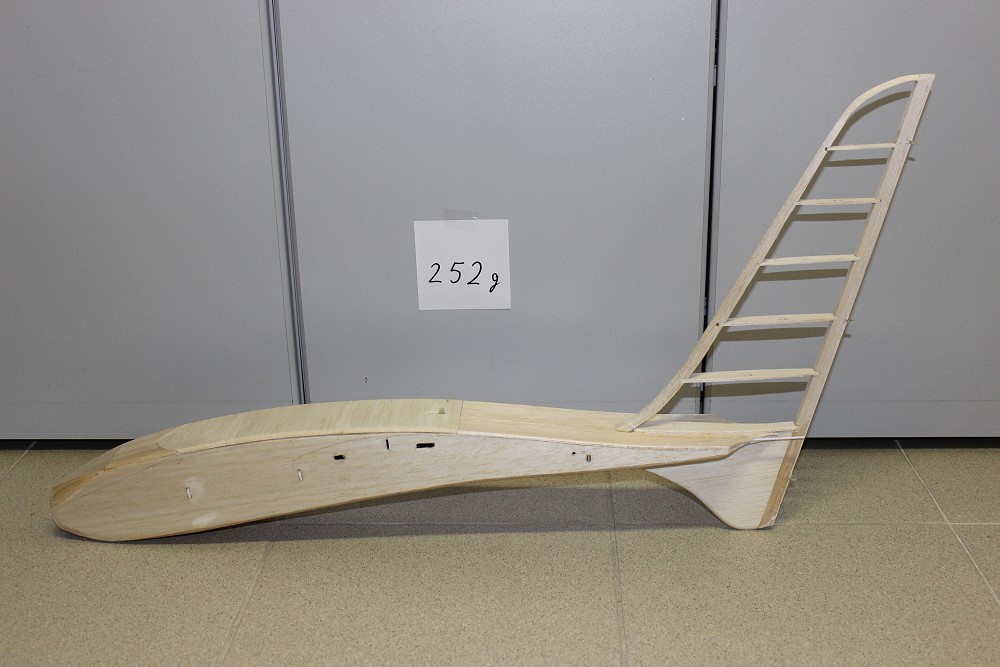

9.2.19:
Rumpf mit GfK-überzogen (25 g/m2)
m = 252 g |
 |
|

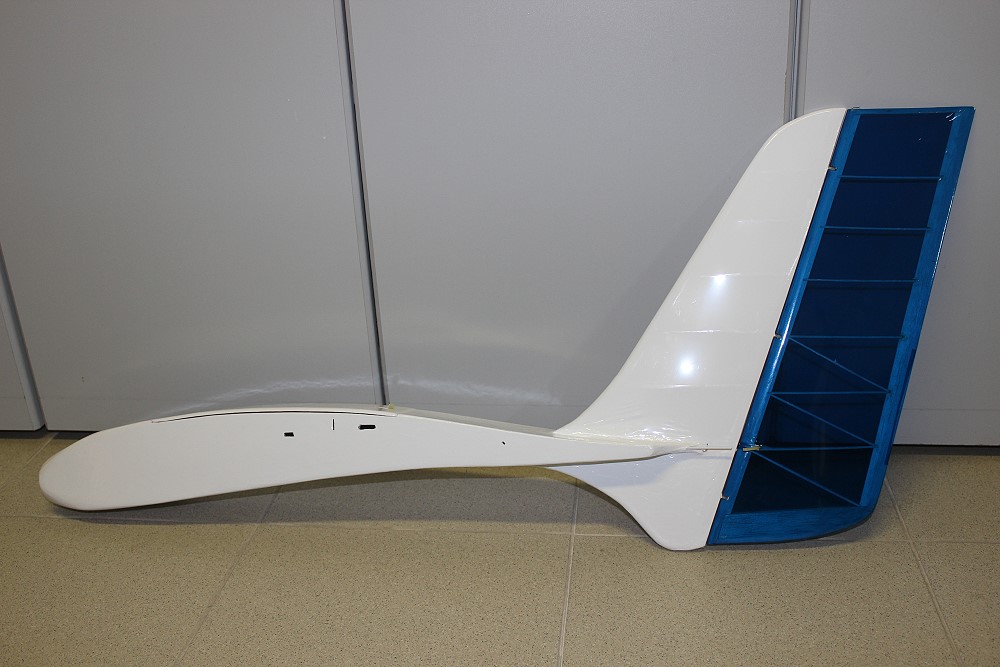

Ganz in Weiß ... |
 |
|
... nicht ganz. |
 |
|

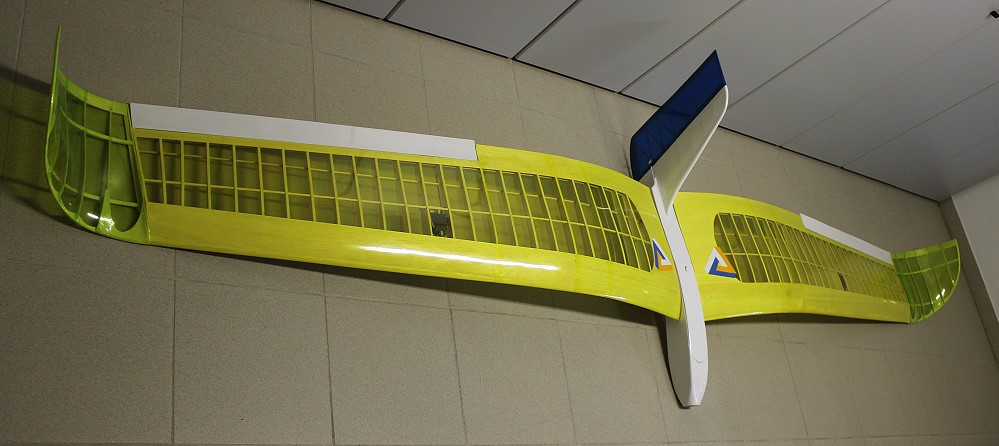

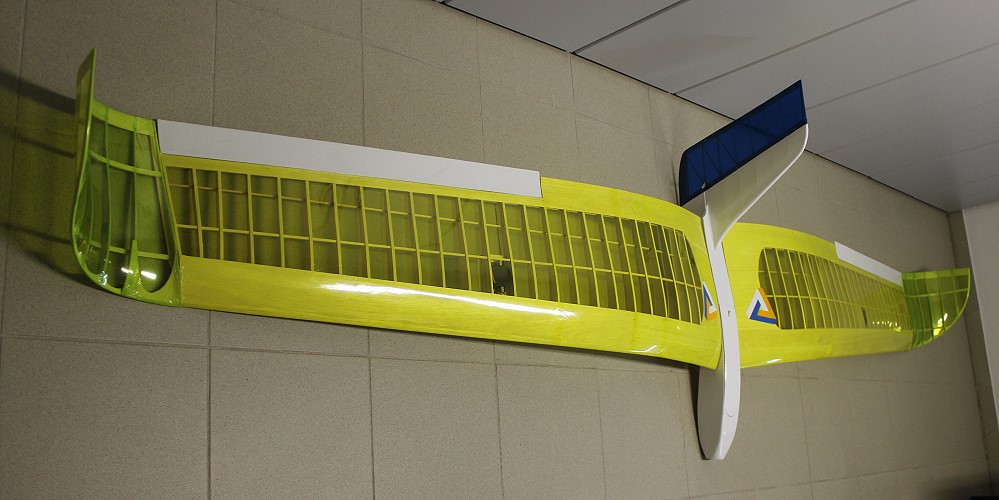

Mit Flügeln. |
 |
|
|
 |
|
|
 |
|
|
|
|
|
|
|
 |
Ich habe mich jetzt entschlossen, noch einen Holzrumpf
nach Plan zu bauen. In den kommt dann der
BL-Motor 2830 von Joker. |
 |

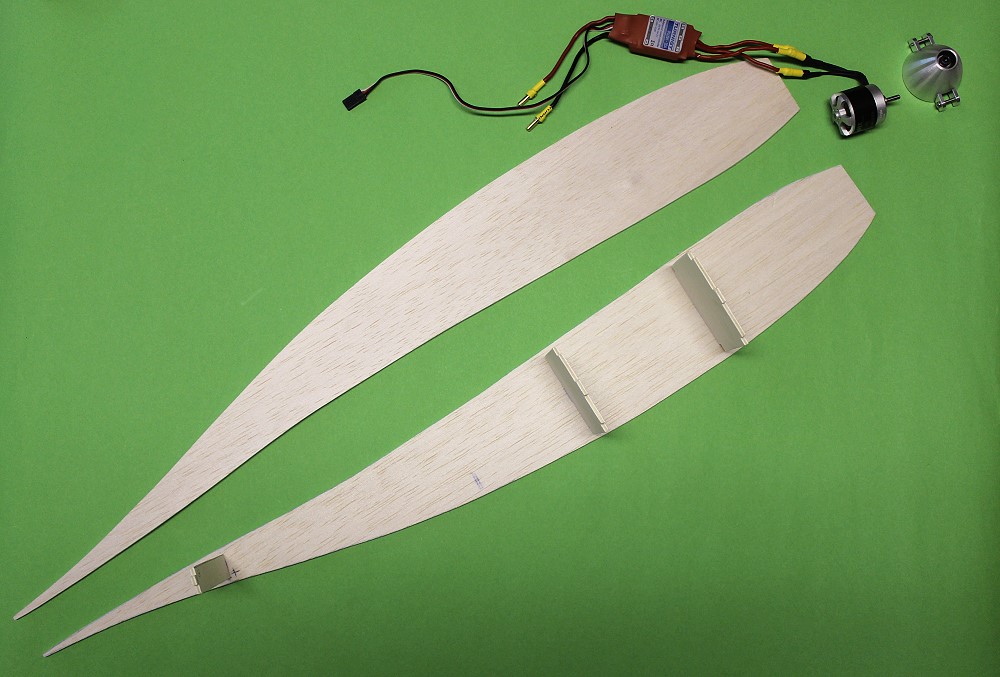

Die Seitenwände sind aus 3mm Balsa.
Die 3 Spanten sind aus 3mm SpH.
Die Kanten werden mit 5x5mm Balsaleisten verstärkt,
damit man sie abrunden kann. |
 |

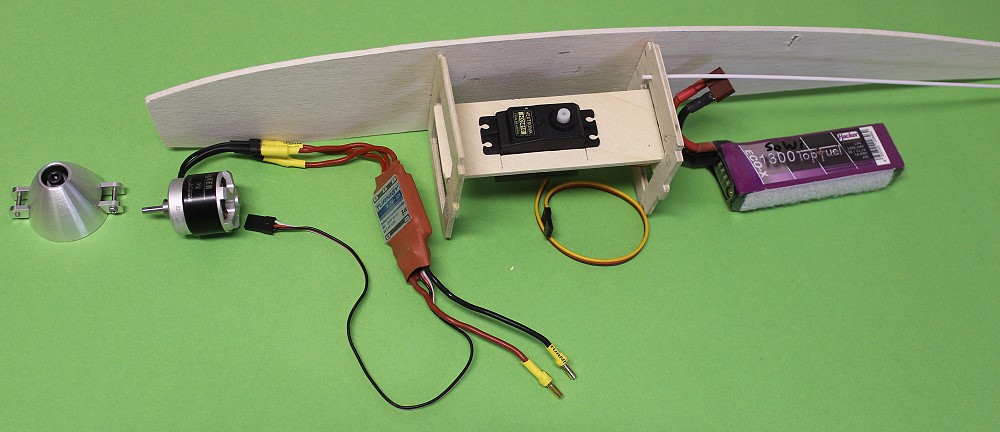

So etwa werde ich die Elektrik verteilen:
Spinner - BL-Motor - 30A-Regler - SR-Servo - Flug-Akku
1399 mAh. |
 |

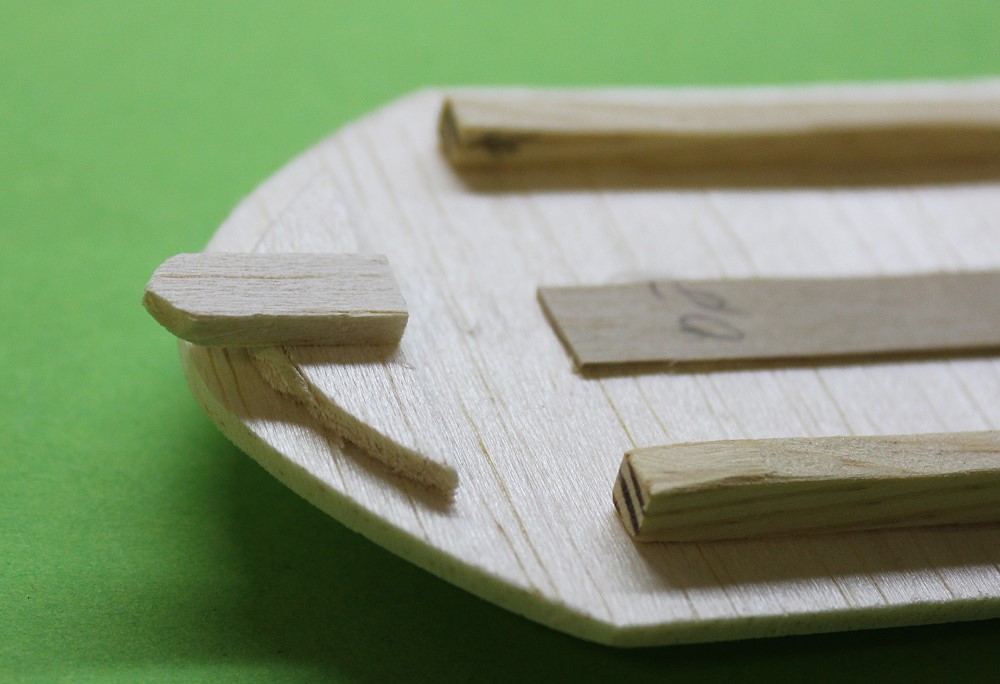

Die Kanten der beiden Seitenteile kriegen eine 5x5mm
Balsaleiste als Verstärkung. |
 |

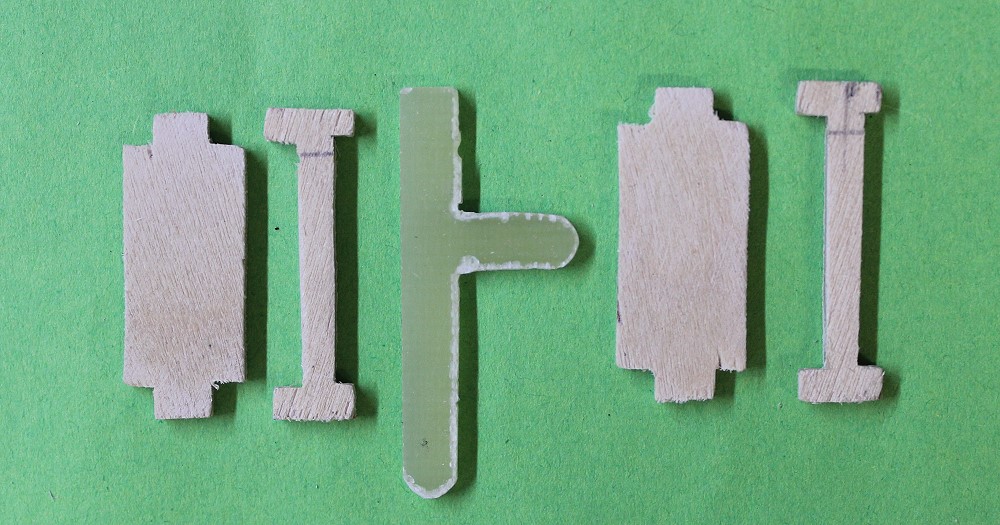

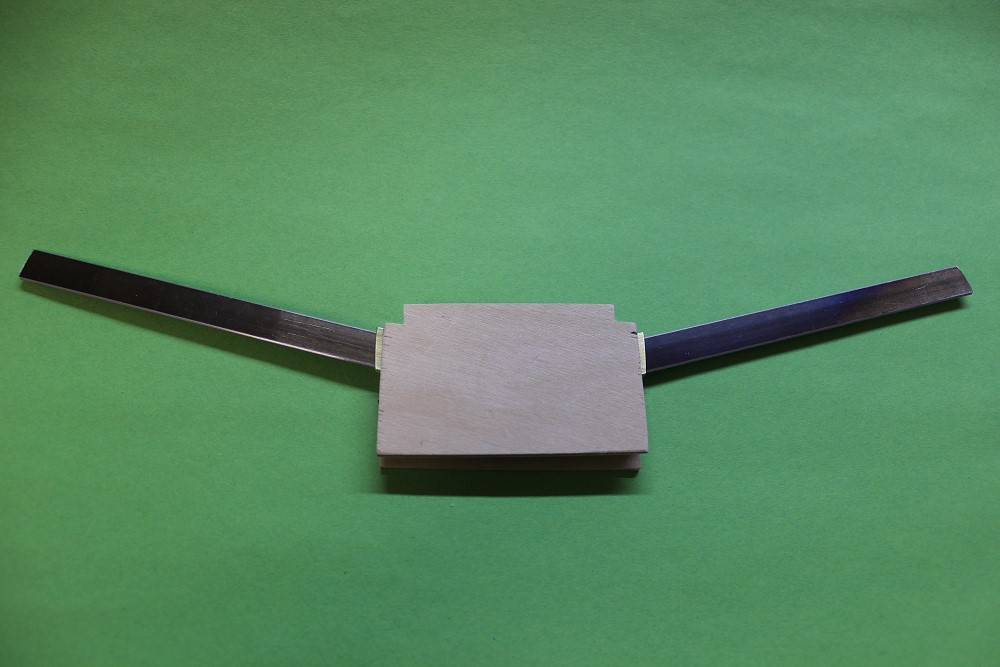

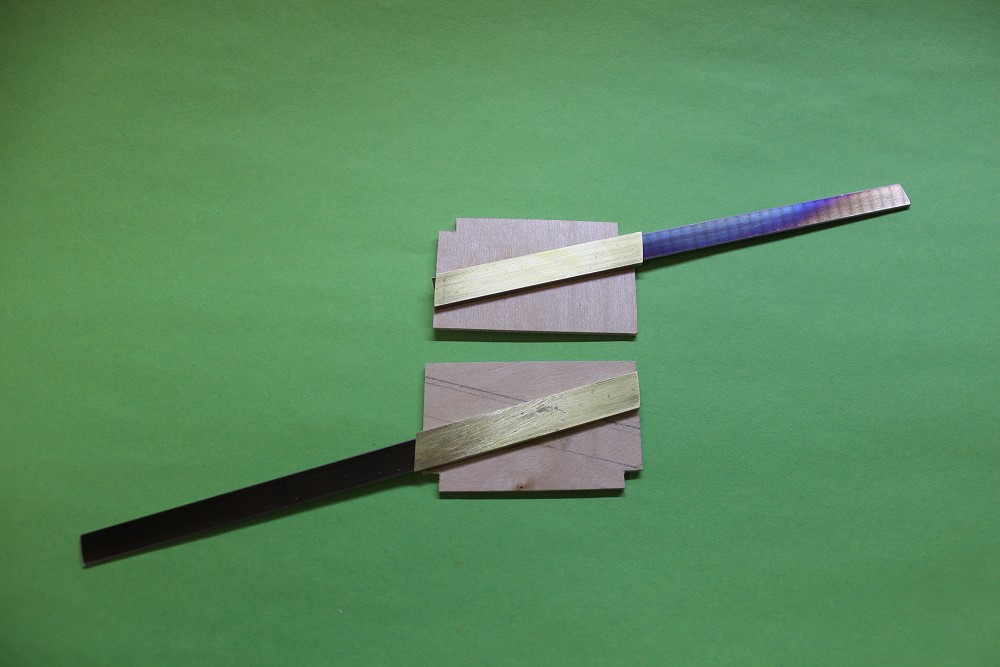

Die Kulisse für die Flügelsteckung.
Messinghülsen auf SpH-Brettchen.
Die Flachstähle stehen in einem Winkel von 18° aus
dem Rumpf. |
 |

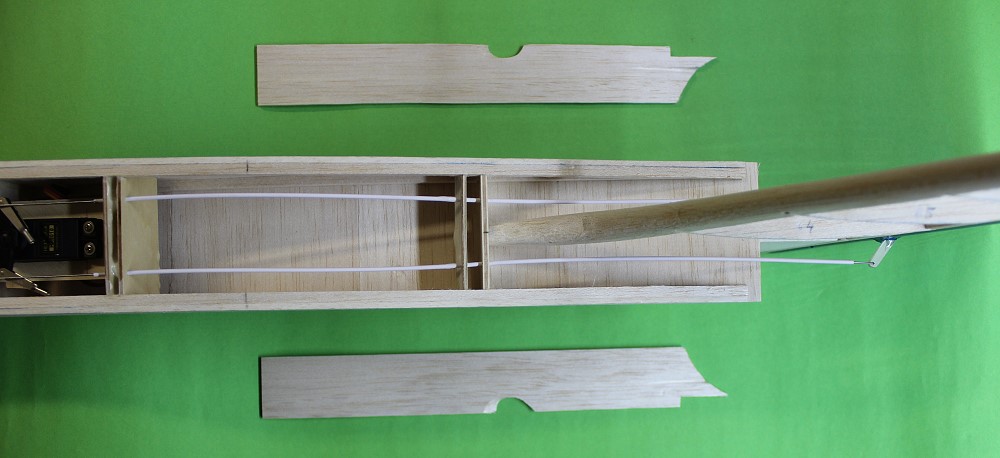

Die beiden Teile werden zusammengeklebt, im Rumpf
verklebt und dann mit Harz aufgefüllt. |
 |

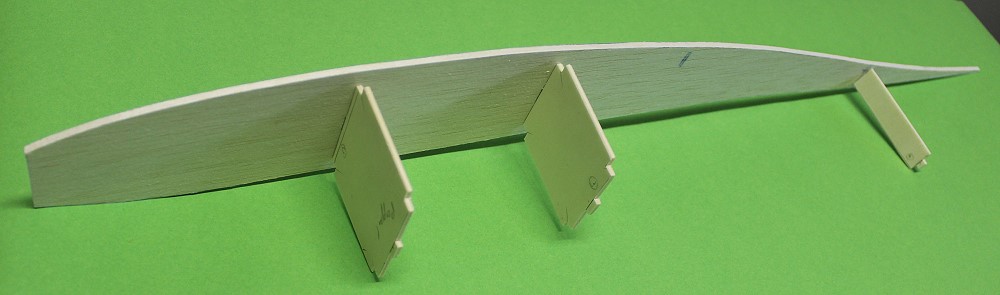

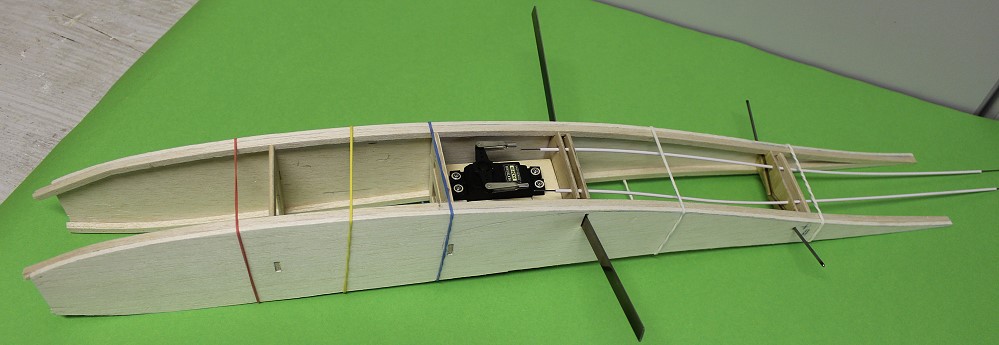

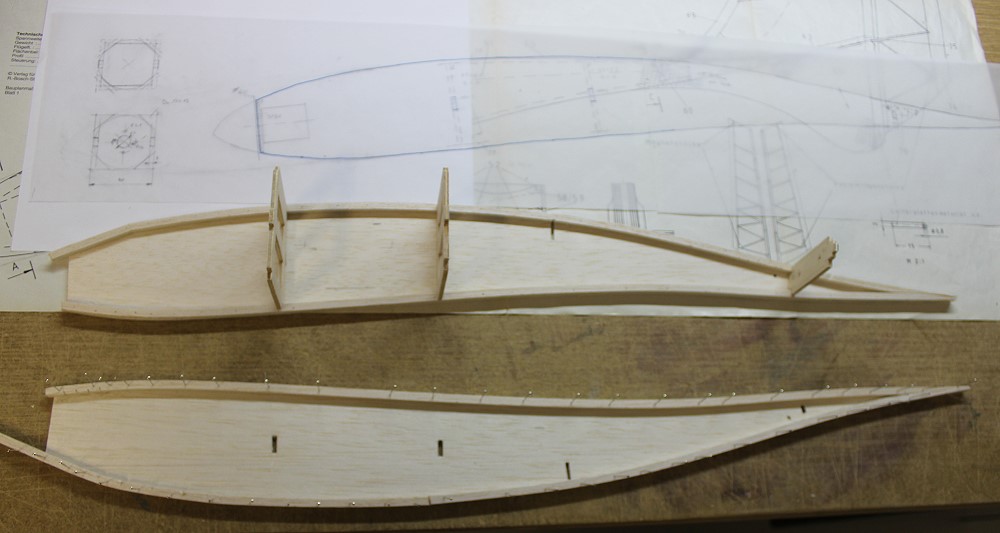

Jetzt sind alle Steckungsspanten fertig und die
Seitenteile können verklebt werden. Das

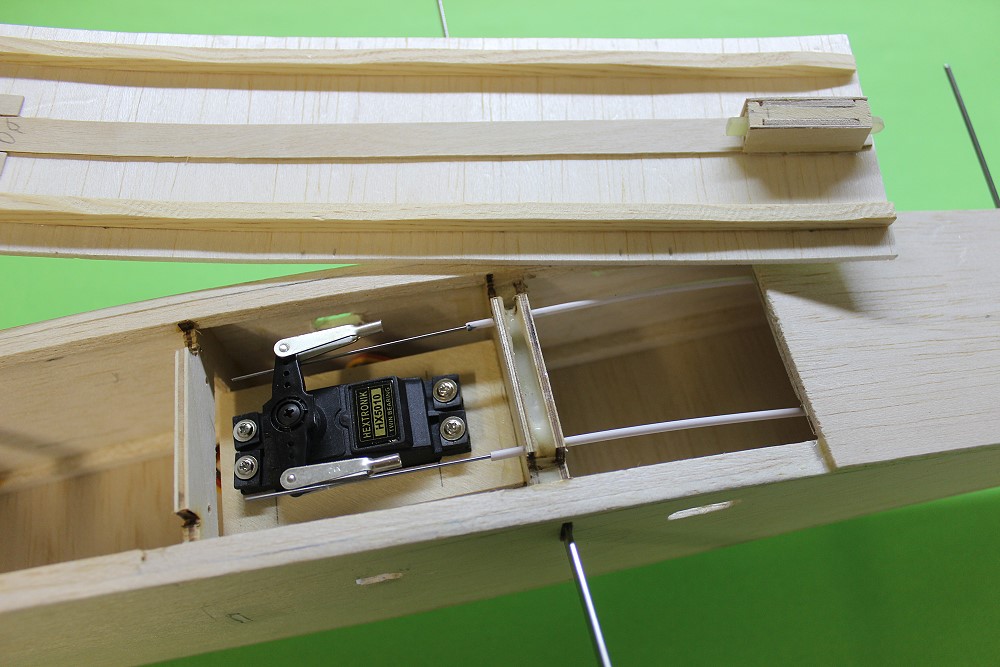

SR-Servo sitzt jetzt einen Spant weiter hinten, vor dem Spant mit den
Flachstählen. Davor kommt der Akku rein. |
 |

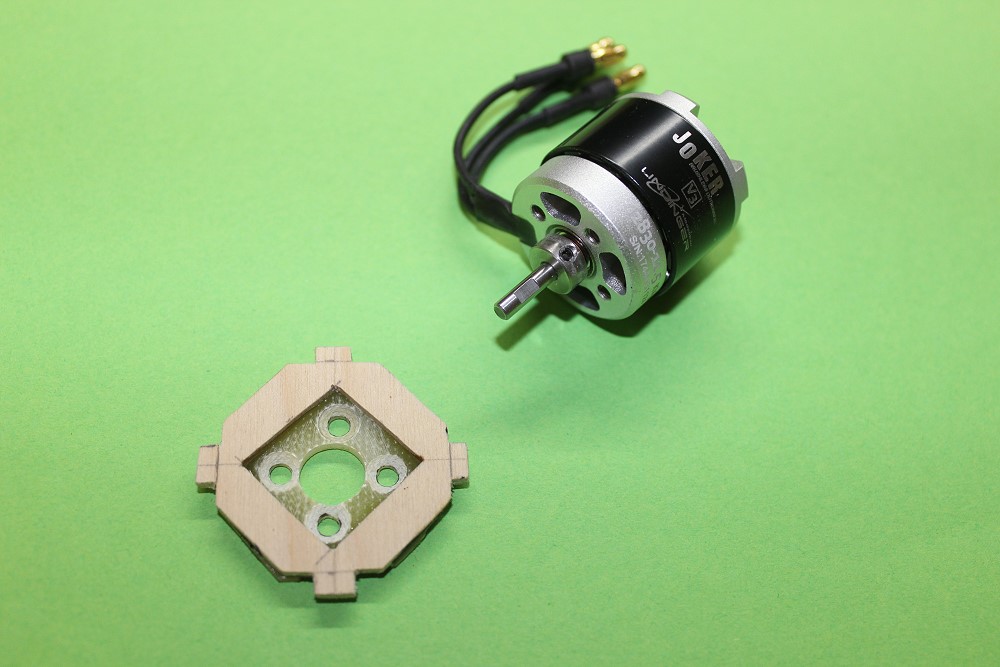

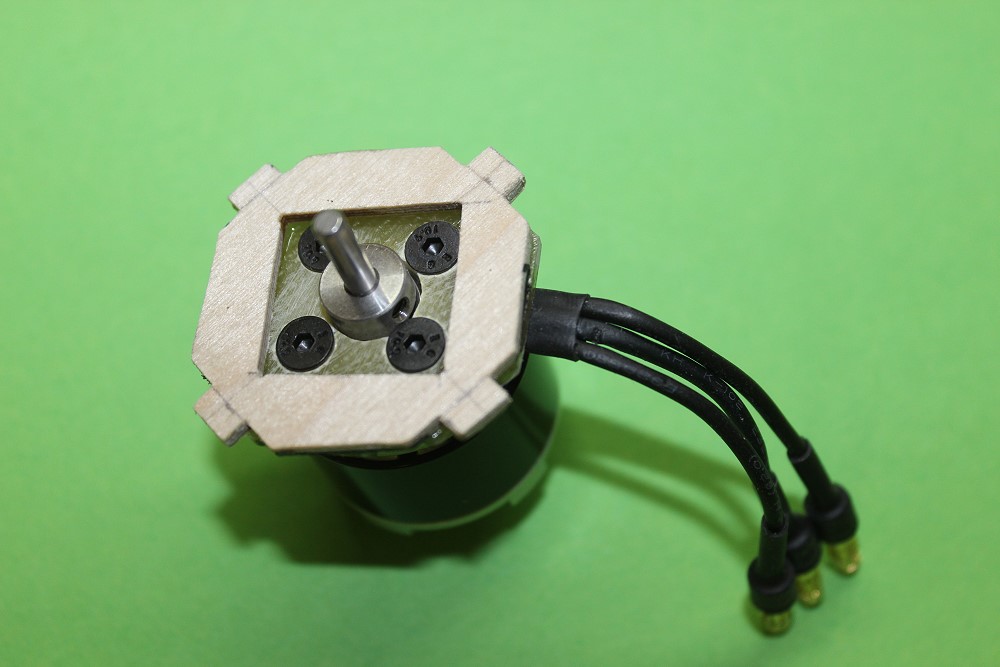

Motorspant aus 2mm GfK und darauf 3mm SpH. |
 |
Wenn die Rumpfseiten-, Ober- und Unterteile drauf sind,
ist der Außendurchmesser 40 mm, wie der Spinner. |
 |

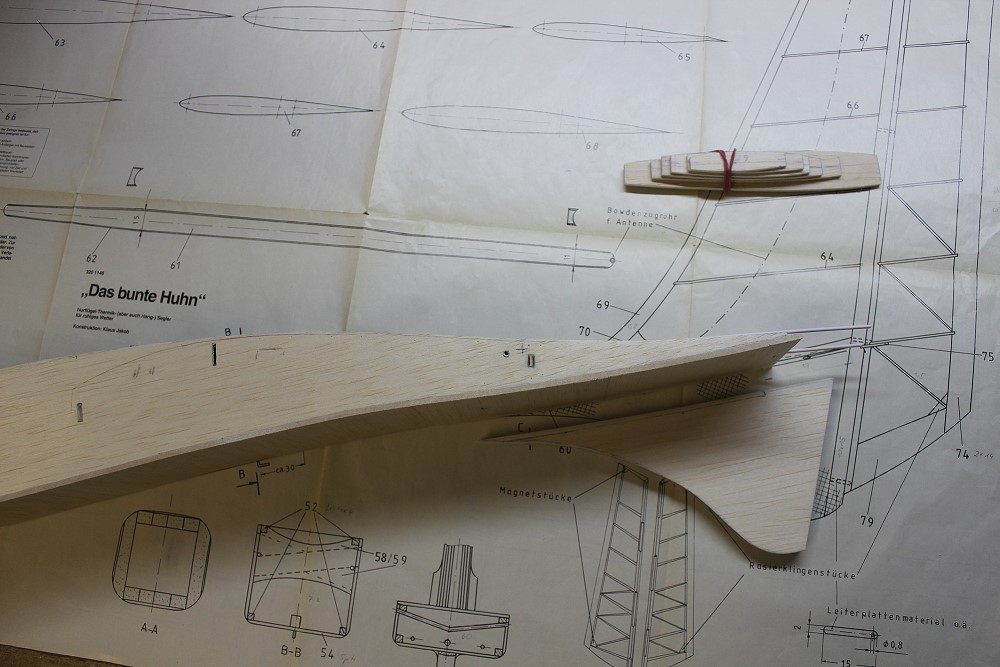

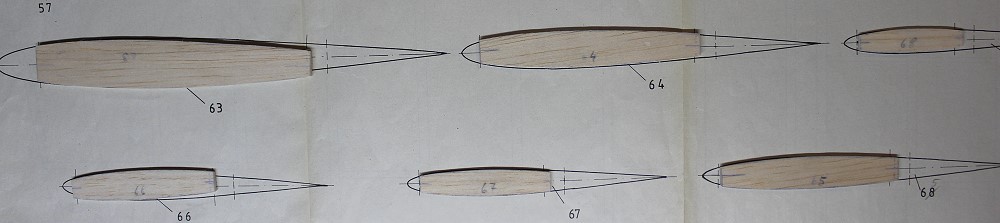

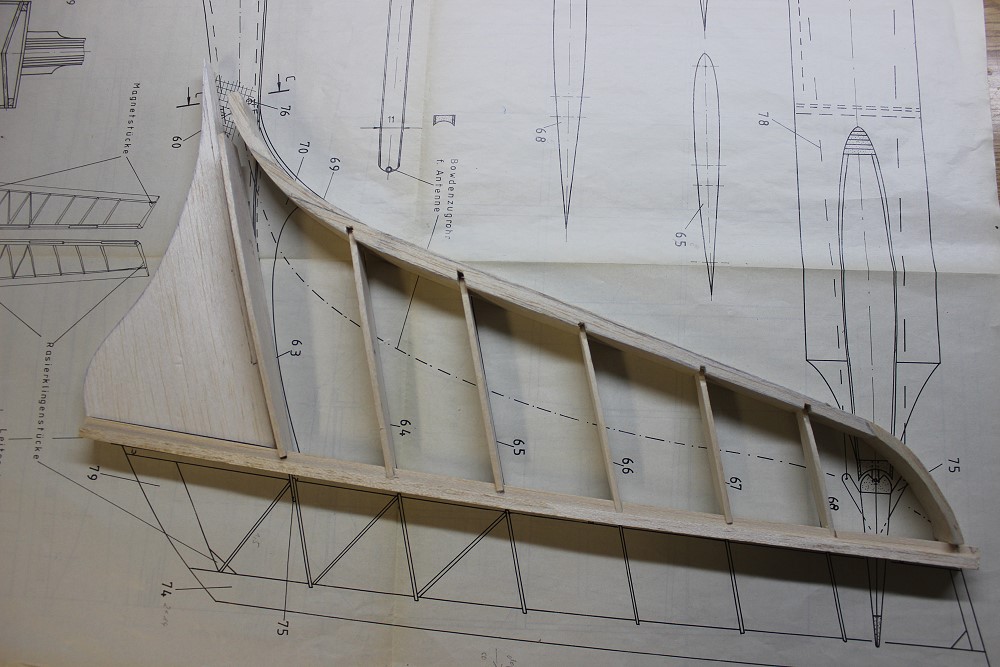

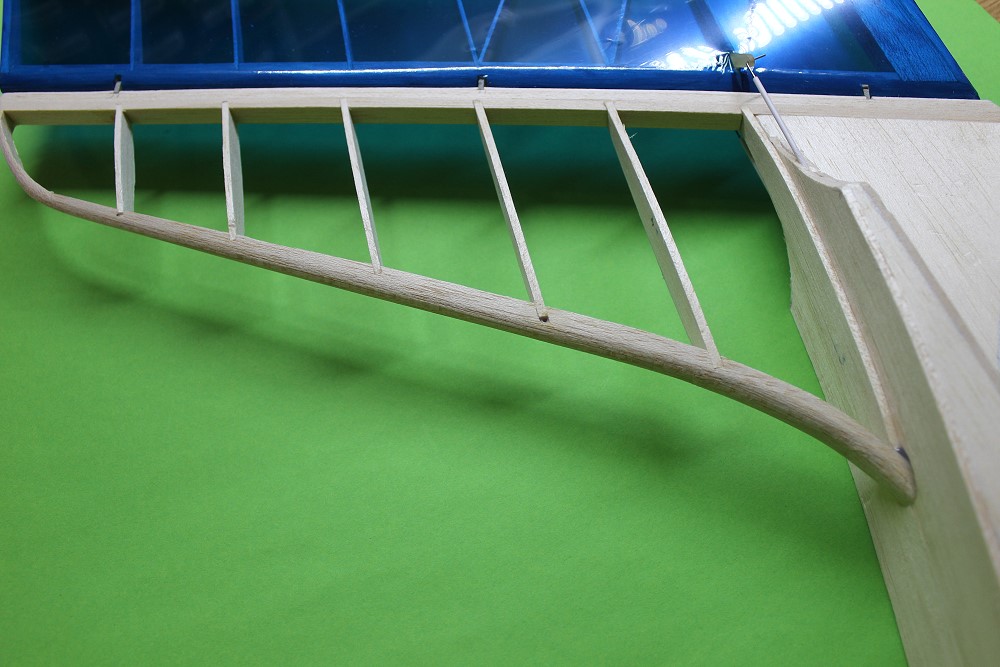

Die Rippen des SLW. Die Nrn. 68 und 65 sind auf dem Plan
vertauscht. |
 |
Der Sporn aus 2x5mm Balsa. Der
Rumpfboden ist zu 3/4 aufgeklebt. |
 |

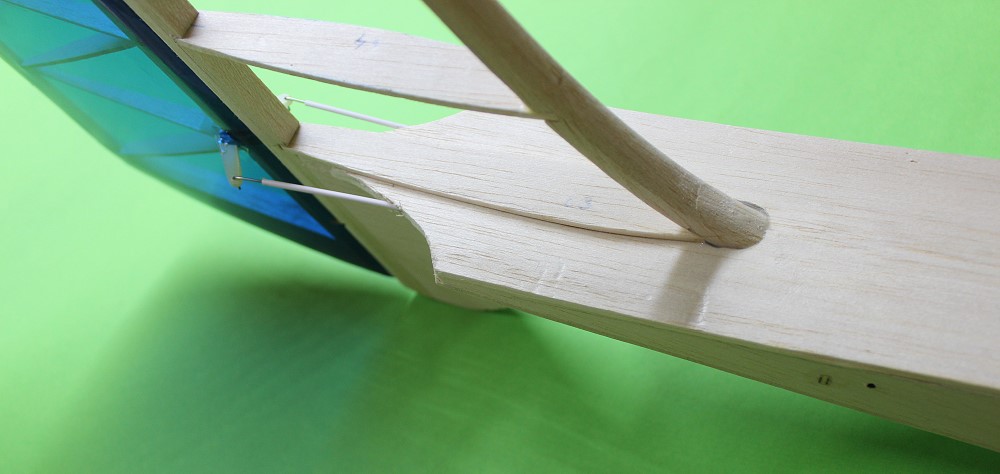

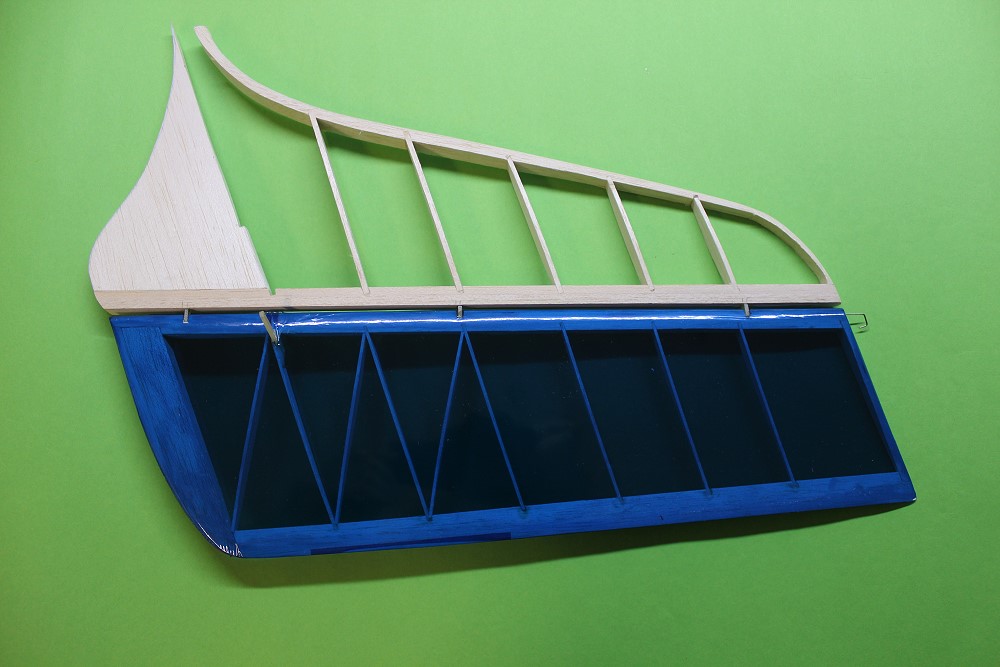

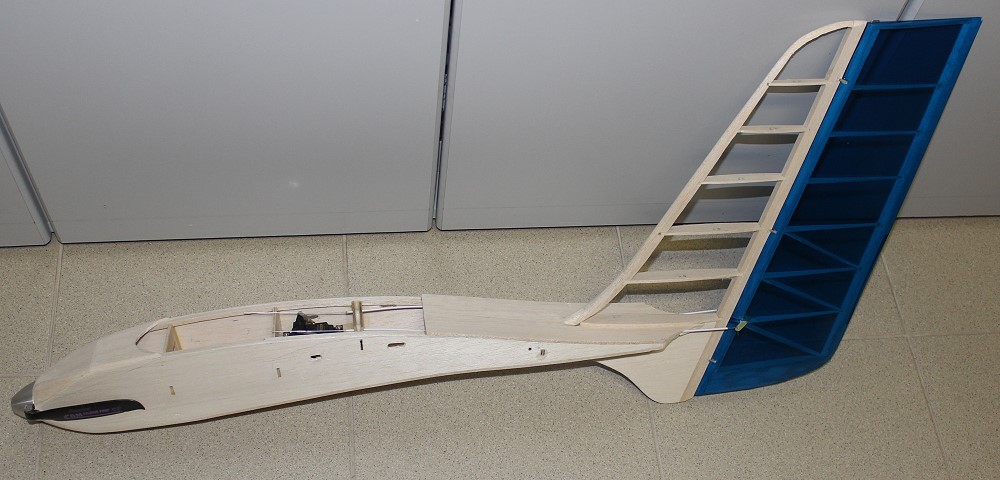

Das Seitenleitwerk im Rohbau verklebt. |
 |

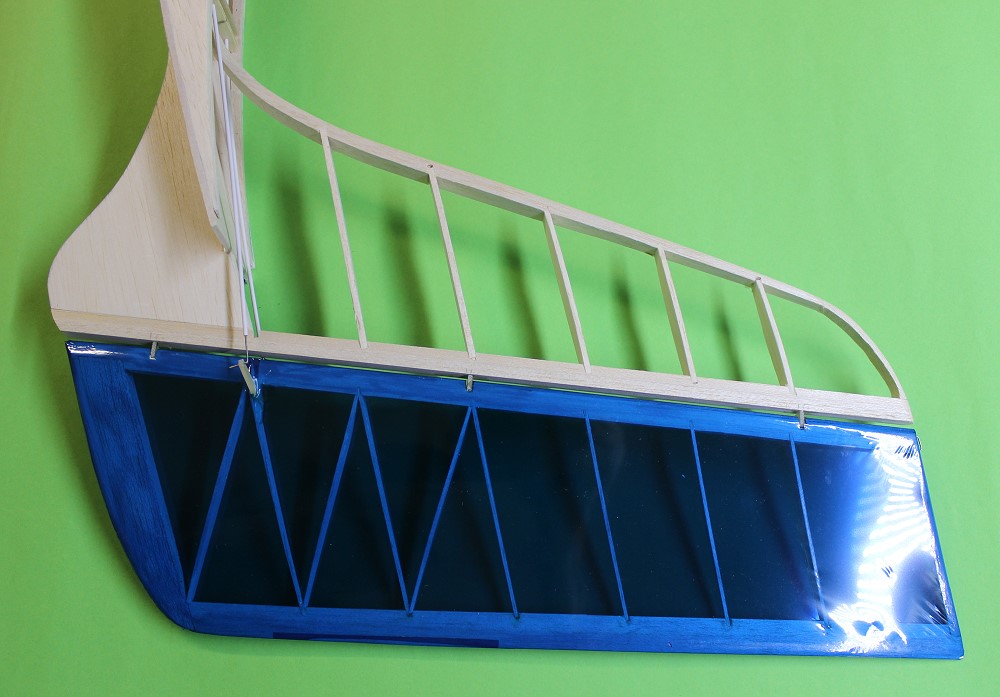

SLW verschliffen und Scharniere aus 2mm GfK. |
 |
SLW mit Rumpf verklebt. |
 |

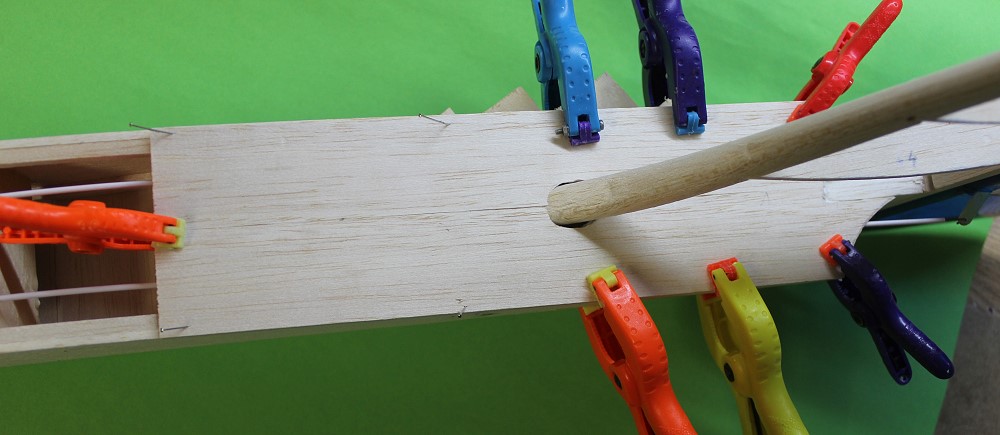

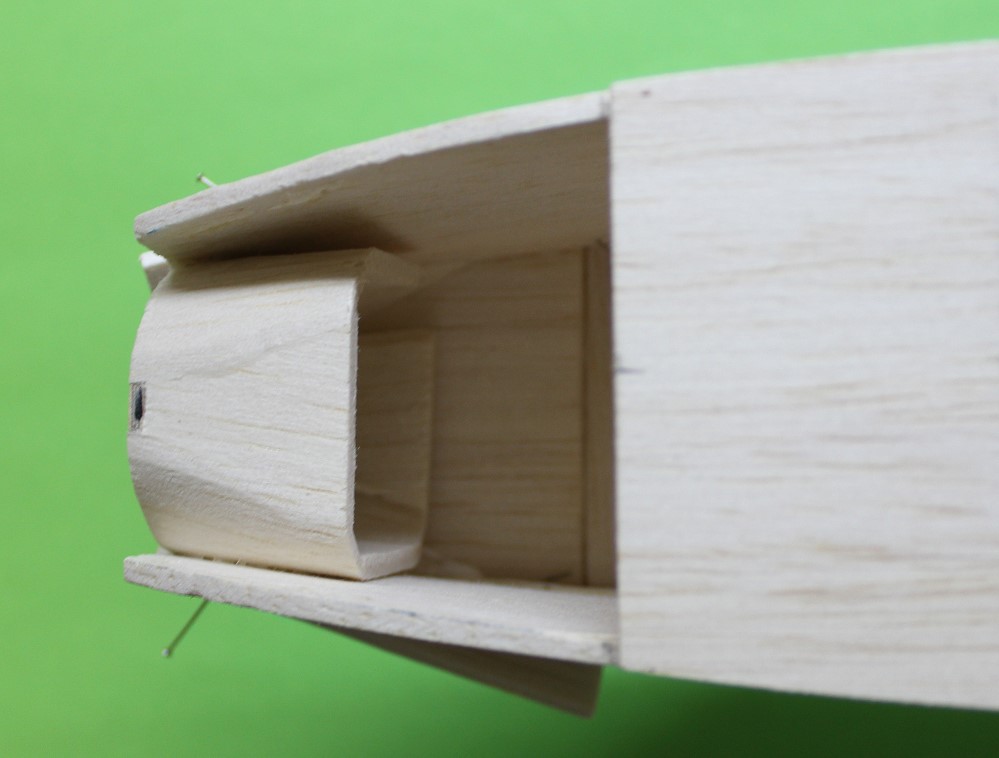

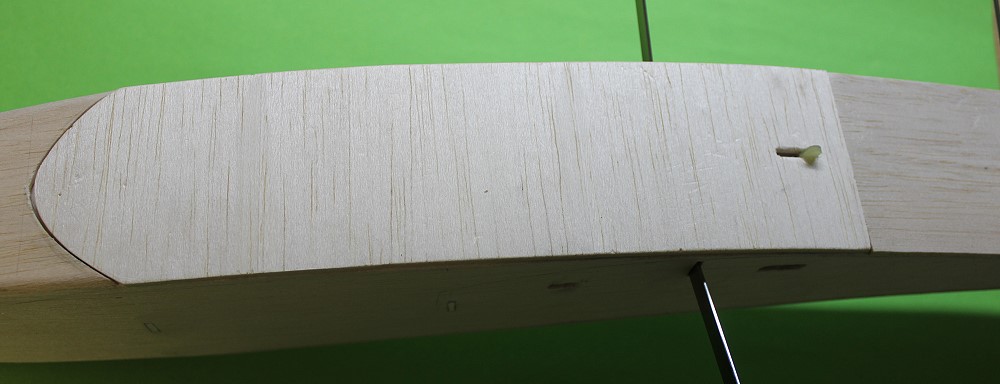

Der Rumpf wird hinten oben verschlossen. |
 |
Den Deckel habe ich in der Mitte geteilt. |
 |

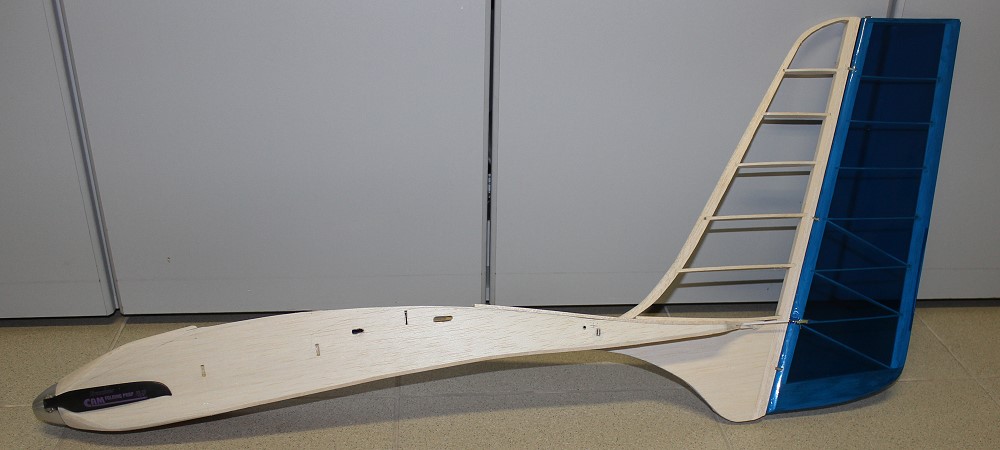

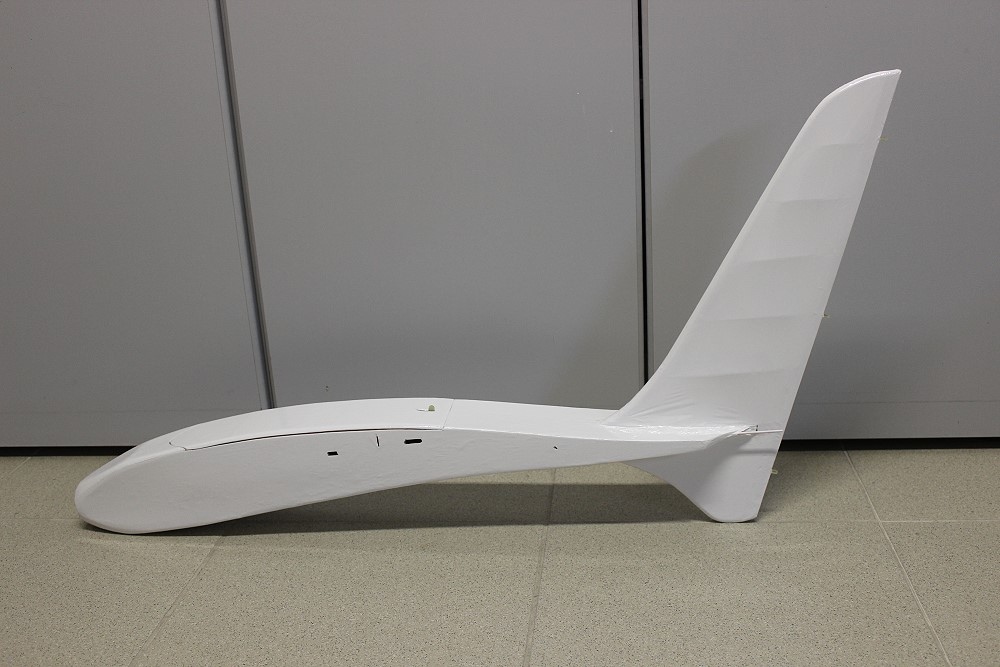

Rumpfende fertig. |
 |
Unten noch die letzte Rippe. |
 |

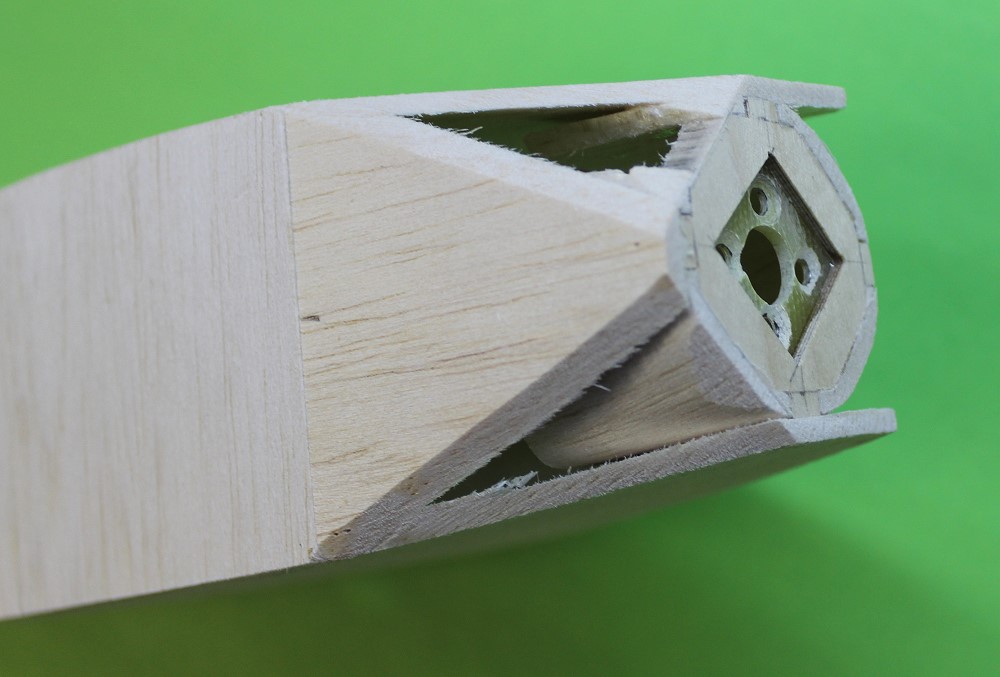

Zuerst habe ich eine "innere" Rumpfnase gemacht, mit
Motorspant und kurzen Seitenteilen. |
 |

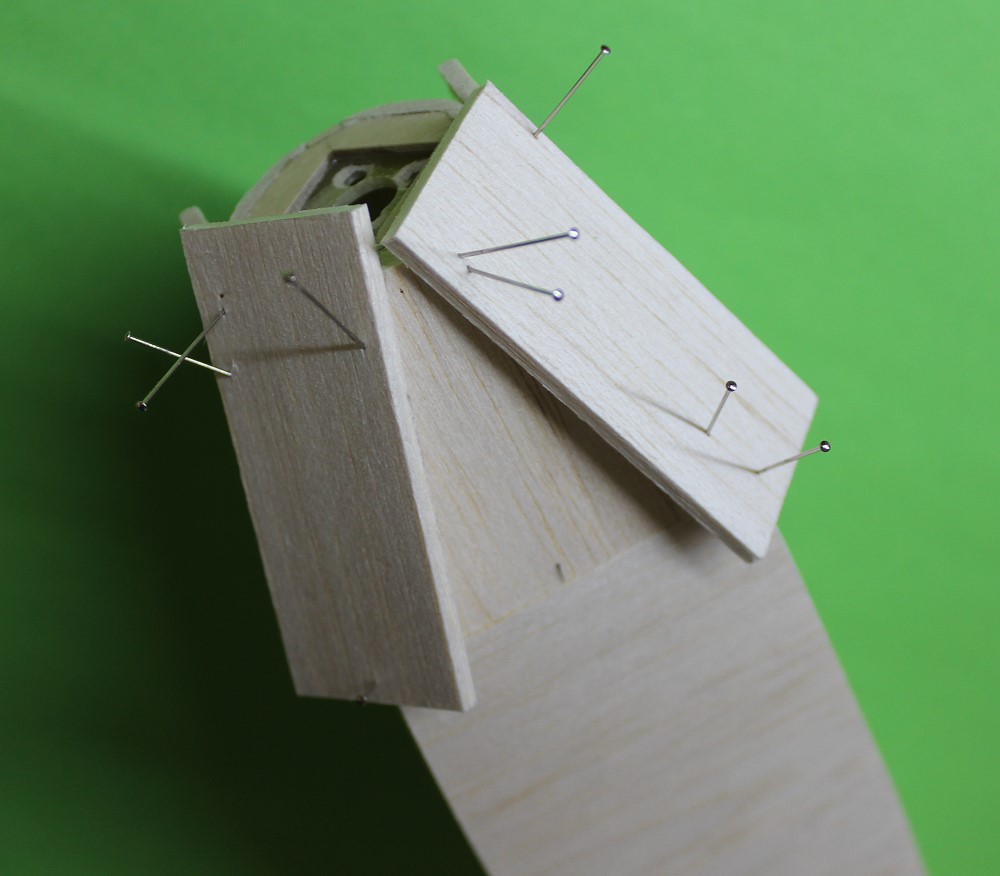

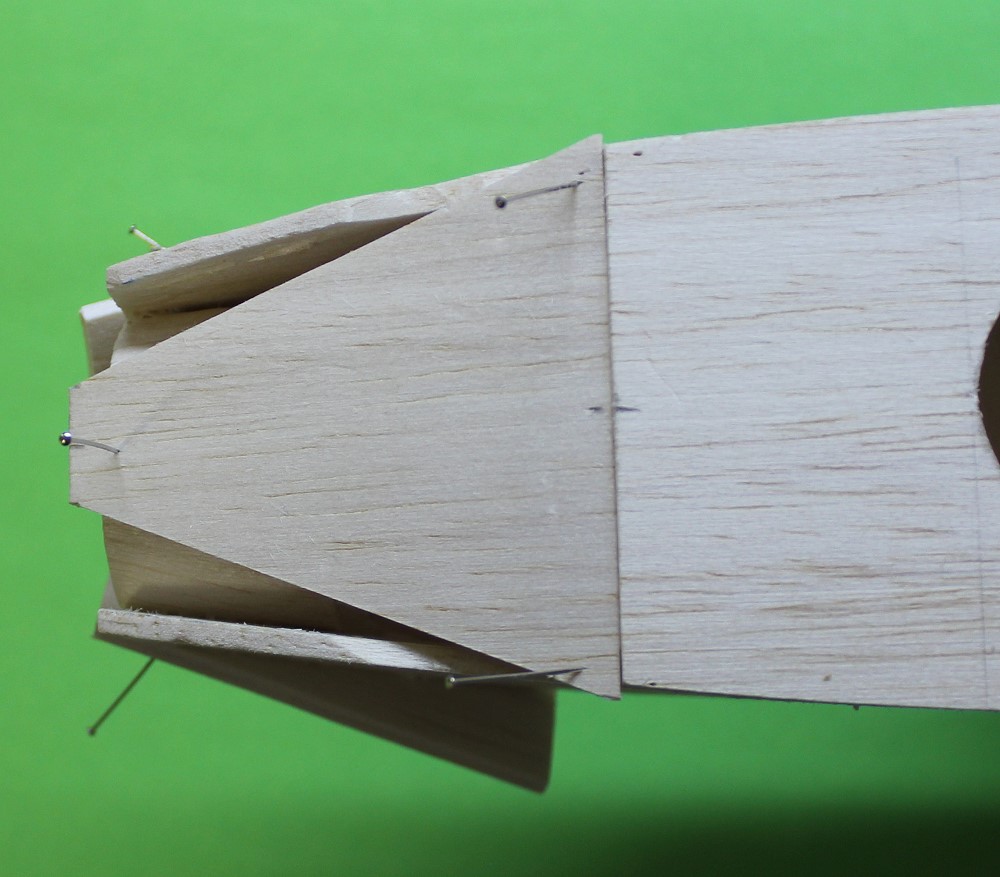

Die habe ich dann mit den Seitenteilen verklebt.
Danach habe ich den Boden angeklebt und die Ecken
angeschrägt. |
 |

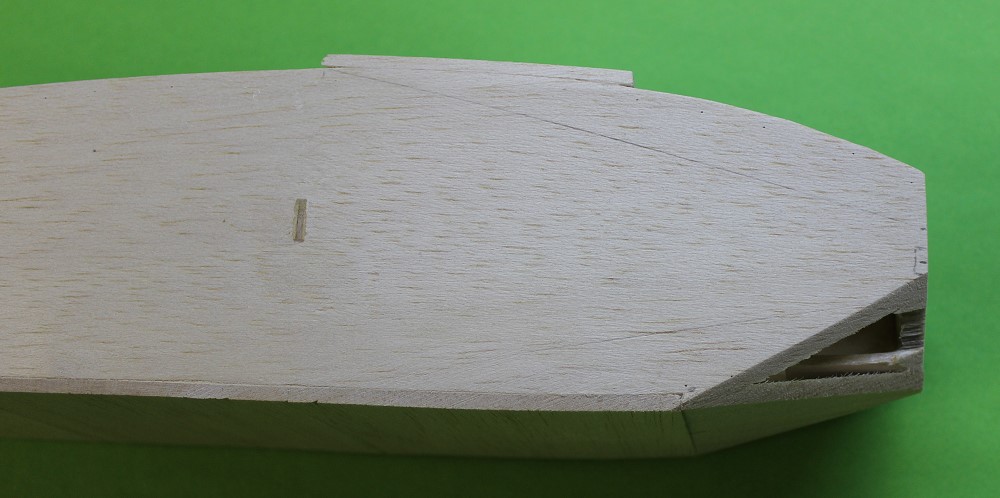

Von der Seite gesehen. |
 |
Die Ecken werden dann mit 3mm Balsabrettchen beklebt. |
 |
Von oben gesehen. |
 |
Oben drauf noch ein Brett. |
 |
Erstmal eckig geschliffen. |
 |
|
 |

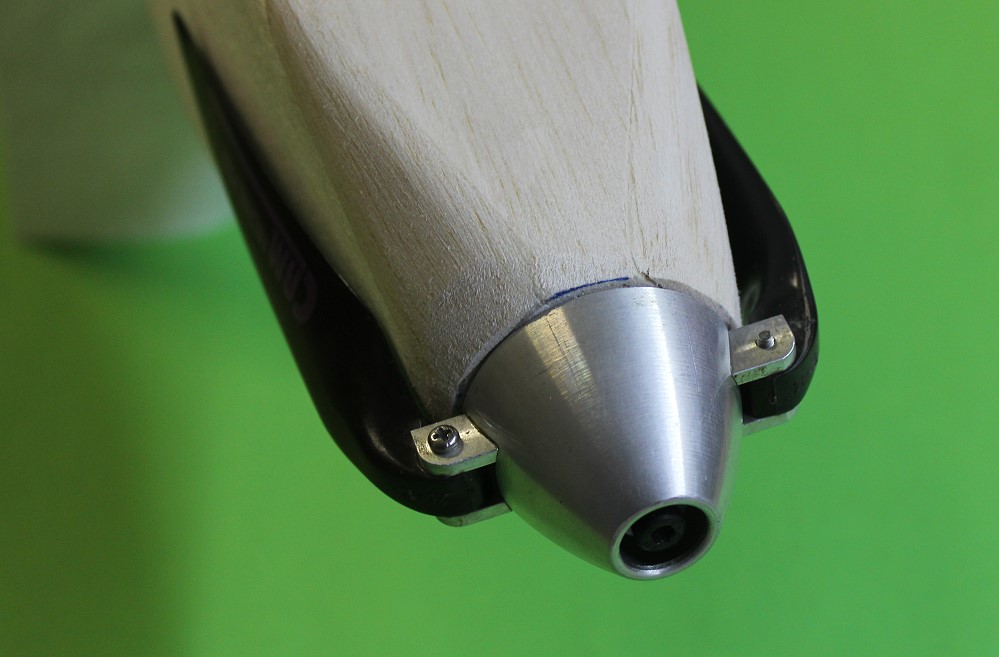

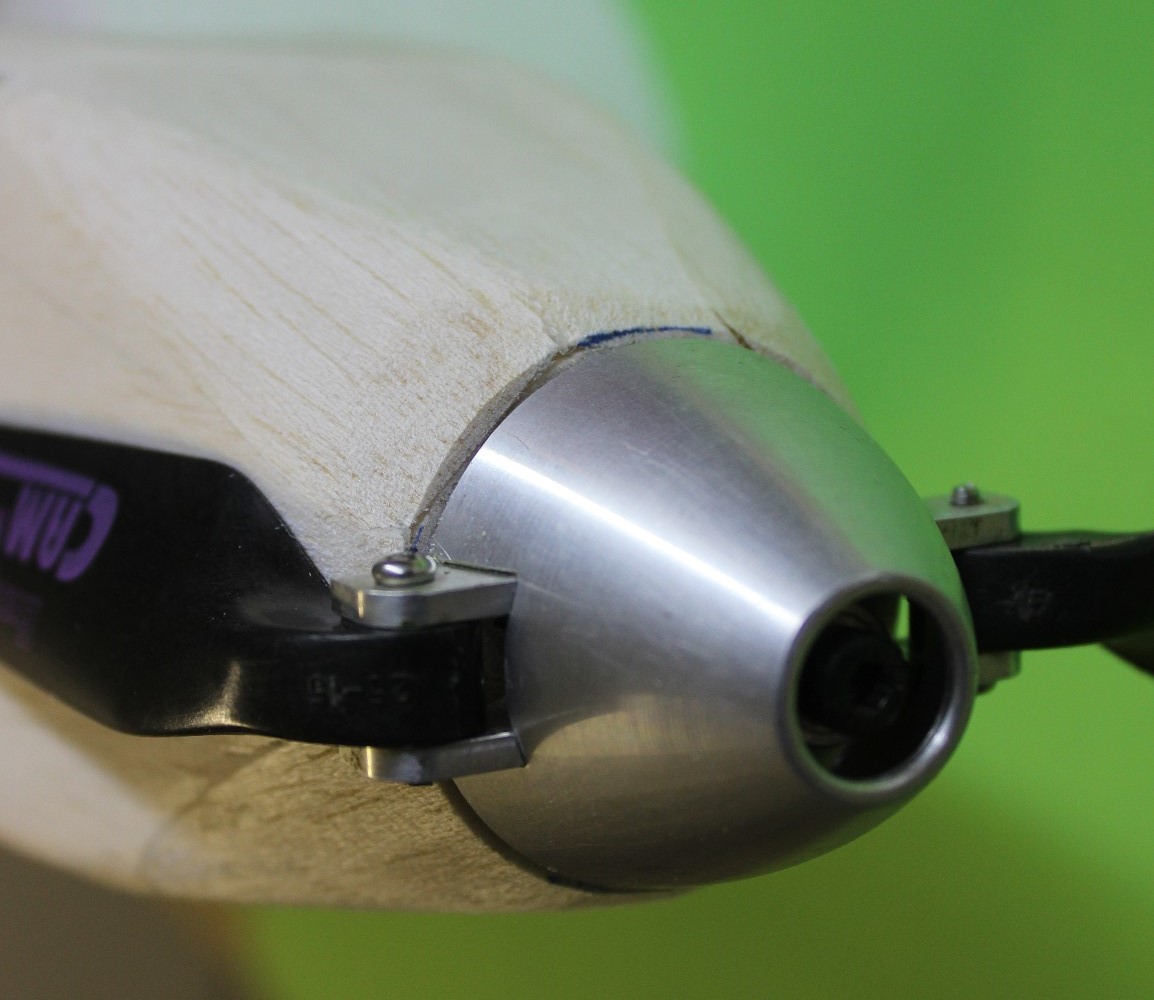

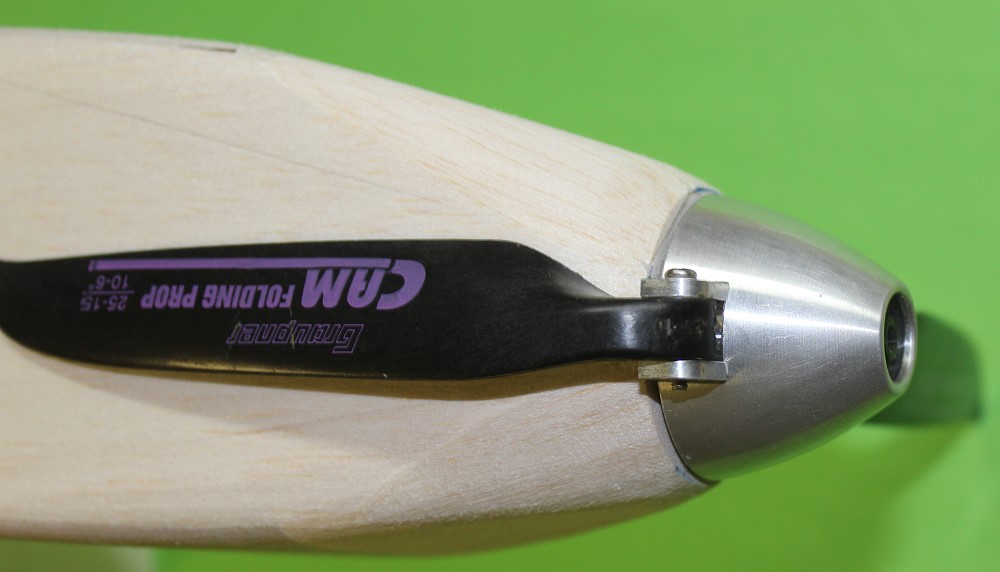

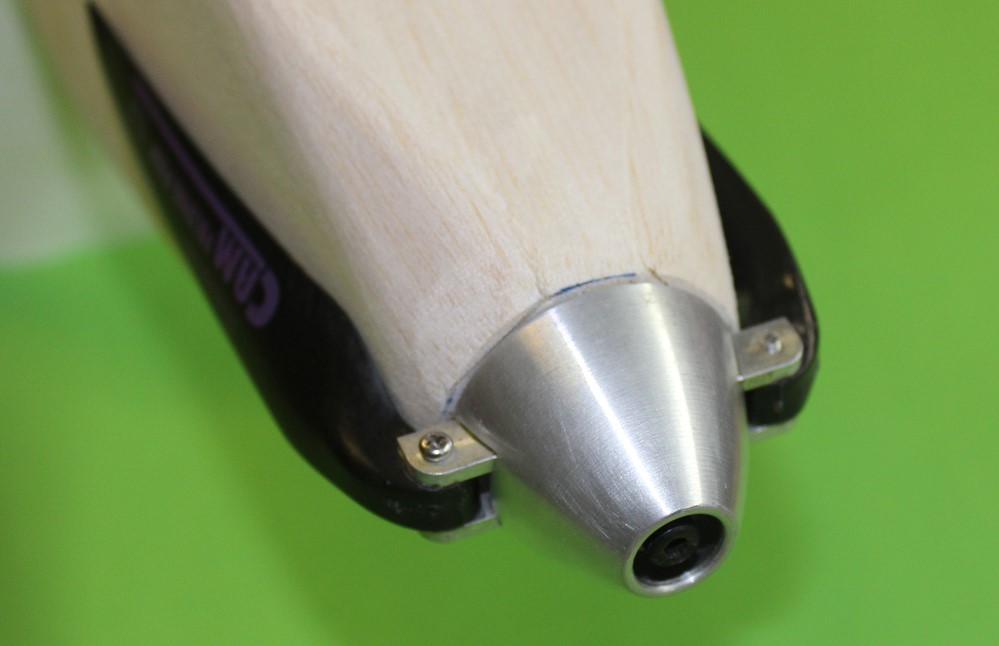

Dann rund; Spinner hat 40 mm Durchmesser. |
 |
|
 |
|
 |
|
 |
Fertig. |
 |
|
 |

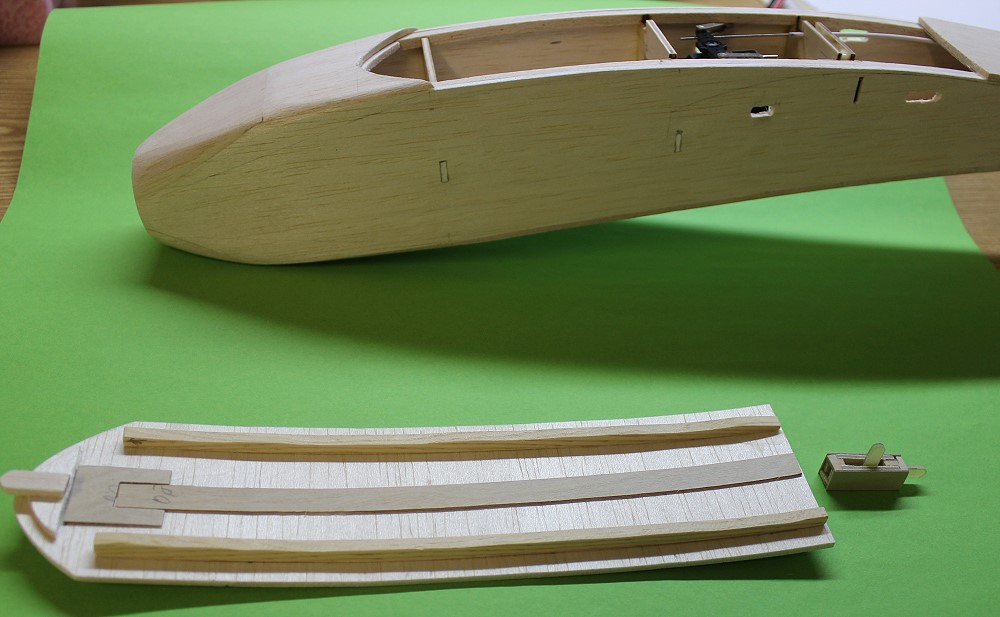

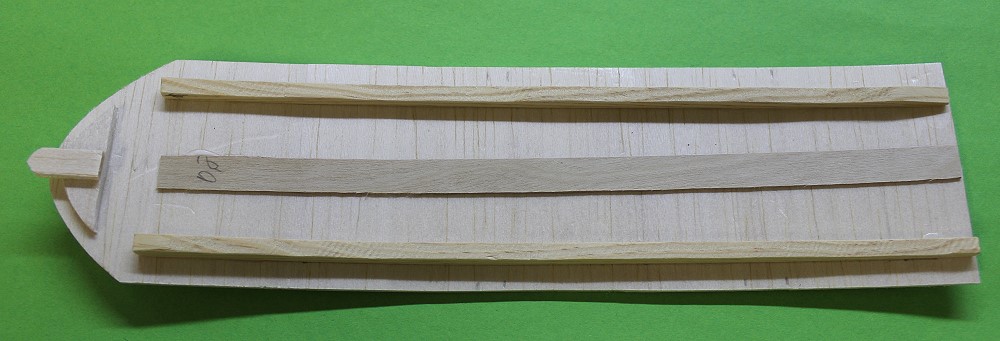

Der Rumpfdeckel. Kiefernleisten
in Form der Rumpfkontur geben Stabilität. |
 |

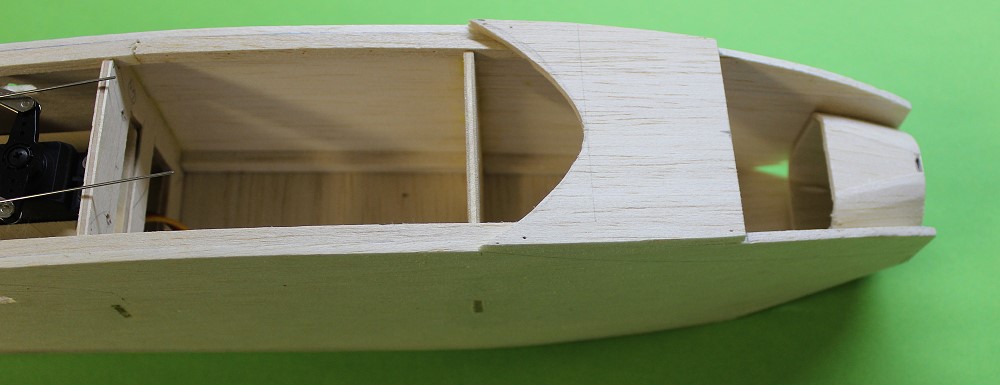

Vorne wird der Deckel einfach eingehakt. |
 |
Hinten kommt dieser Verschluß aus 2mm GfK in einem
SpH-Kasten dran. Das Prinzip habe ich bei Jo
Schuster (F5J) geklaut. |
 |
Deckel mit Verschluß. |
 |

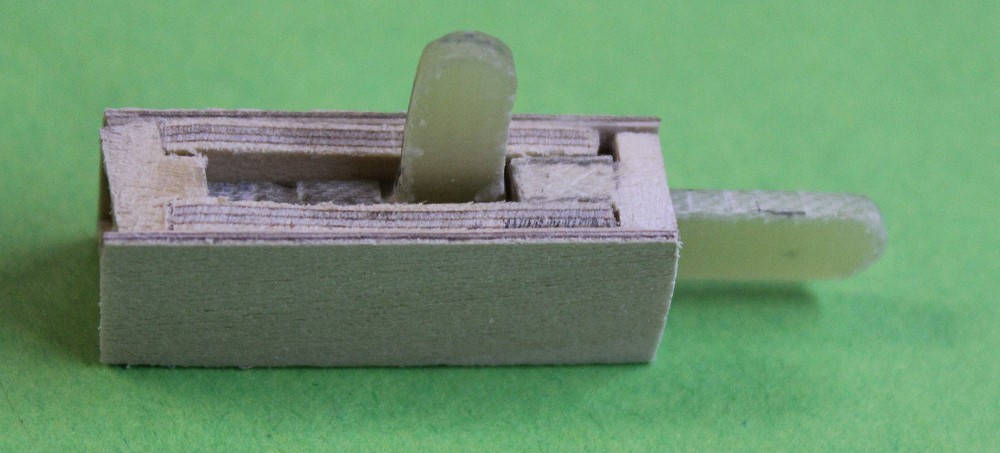

Der Verschlußriegel - zu |
 |

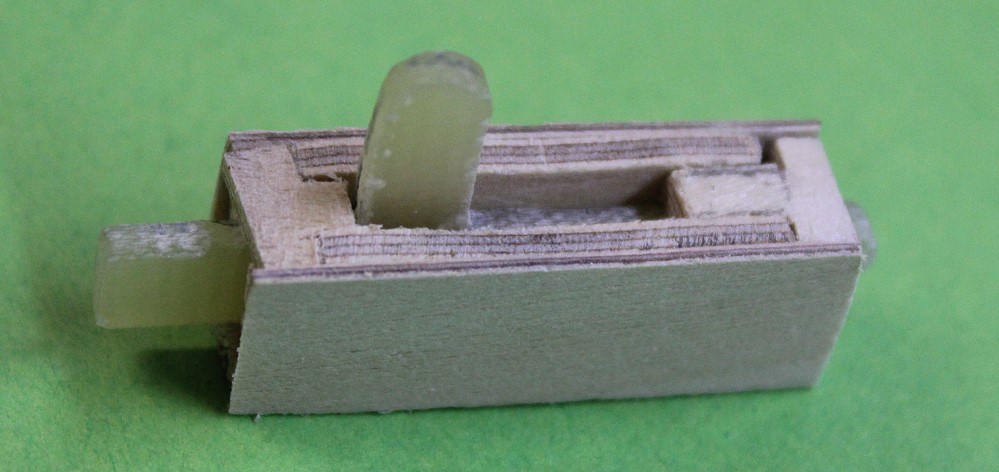

- offen. OK, er sieht nicht so
super aus wie einer, der mit CNC gefräst wurde. Er tut aber auch seinen
Dienst. |
 |
Verschluß mit Deckel verklebt. |
 |
Paßt! |
 |

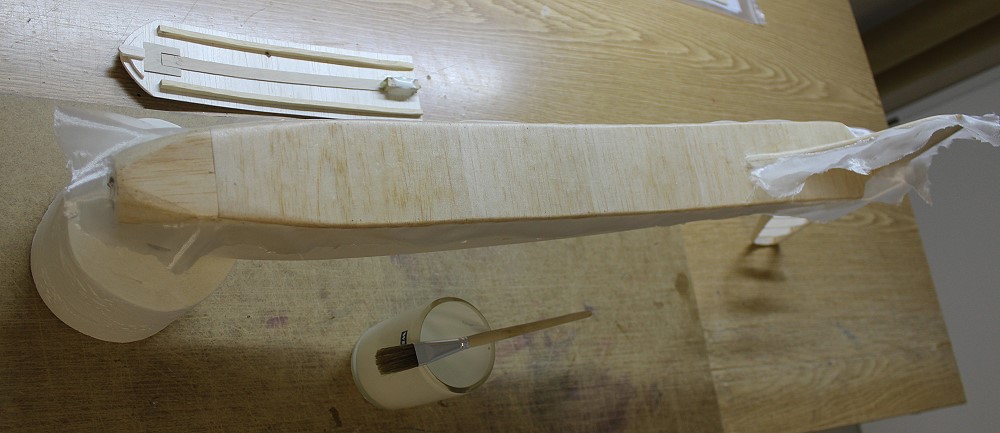

Die Rumpfunterseite mit Sporn habe ich mit GfK
verstärkt, 25 g/m2. |
 |

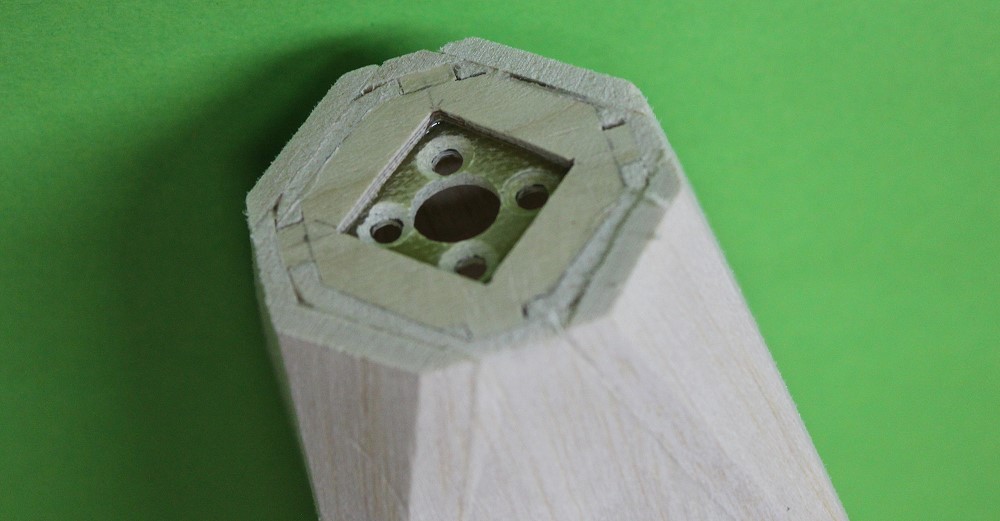

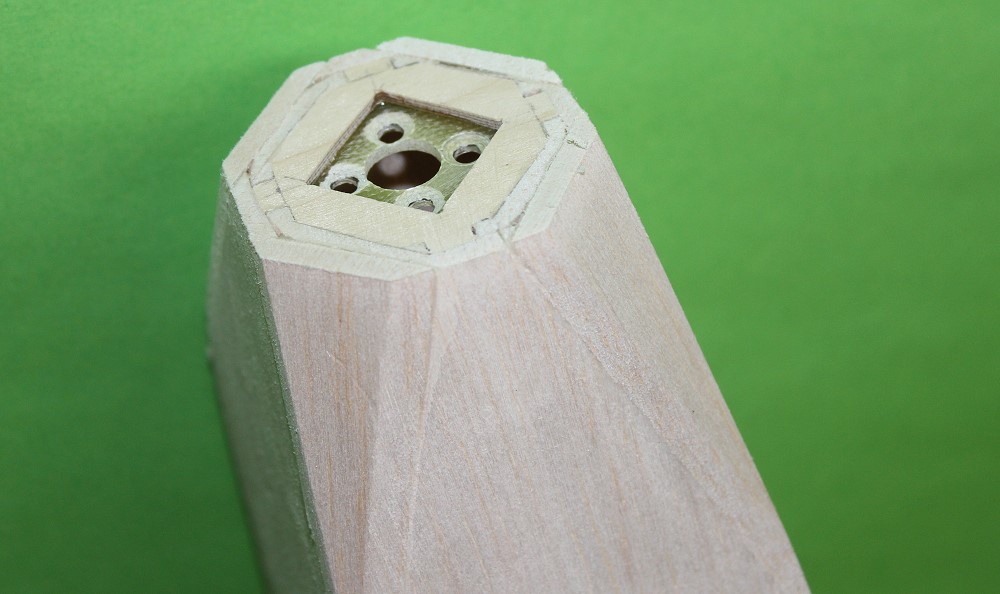

Zum Einbau des Motors habe ich einen Trick angewandt,
den ich im RCN mal gelesen hatte. |
 |

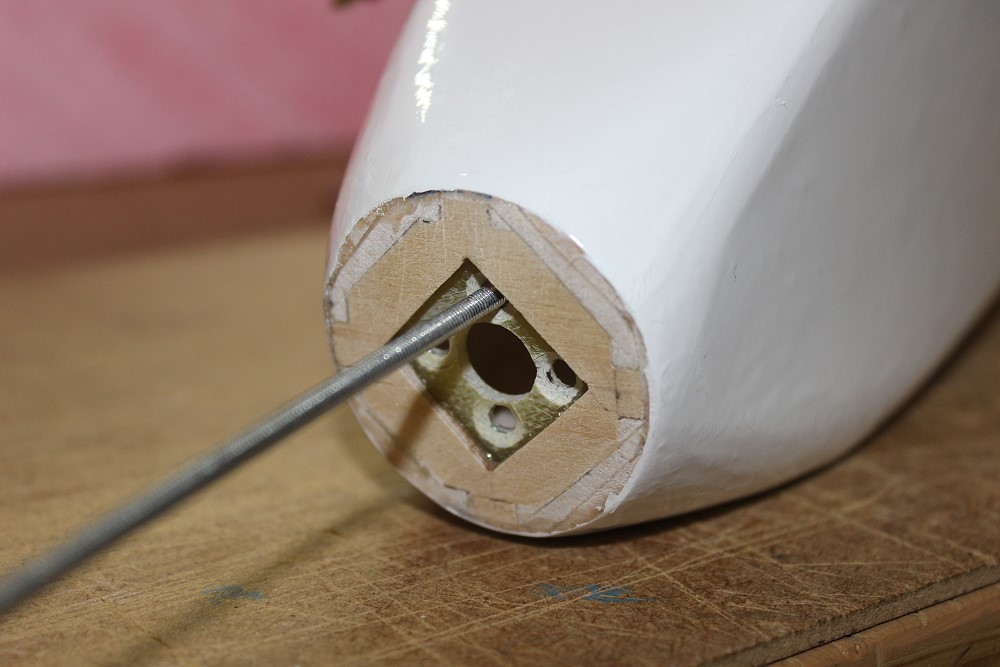

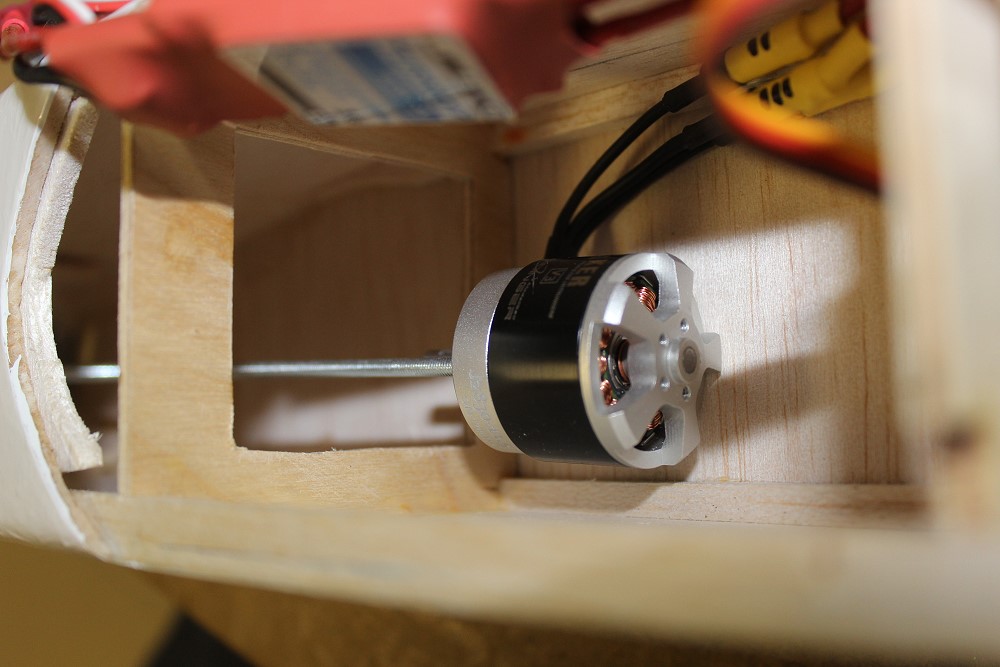

Eine Gewindestange M 3 von vorne durchschieben, in ein
Loch am Motor eindrehen und den Motor an den Spant ziehen.
Jetzt kann man leicht die Befestigungsschrauben
anbringen.
Sonst ist das immer ein endloses Gefummel. |
