L'Epervier |
|
| Höhenleitwerk | |
|
zum Vergrößern auf die Bilder klicken |
|
 |

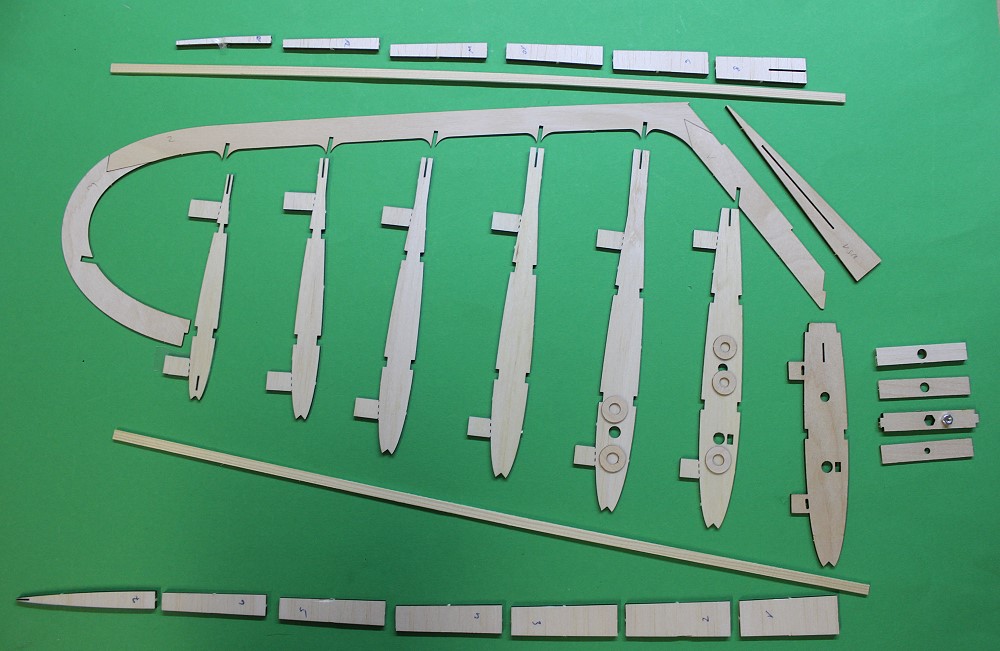

Das HLW hat 7 Rippen, 2 verkastete Holme (je 5x2mm Kiefer), eine 0,4mm
SpH-Endleiste und eine 4x4mm Nasenleiste. Rechts wird mit einer M3 Mutter + Schraube das HLW mit der Steckung geklemmt. |
 |

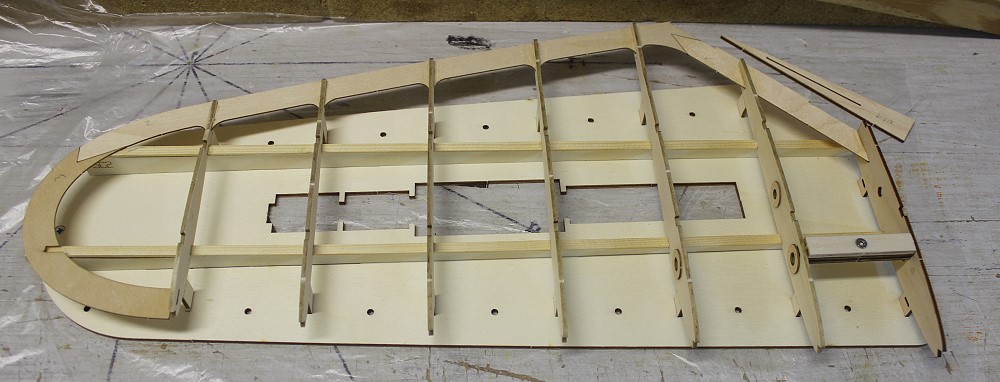

Ich habe das Baubrett mit 2 Schrauben auf die Unterlage geschraubt. Die unteren Holmleisten liegen auf den Stegen des Baubrettes auf. |
 |

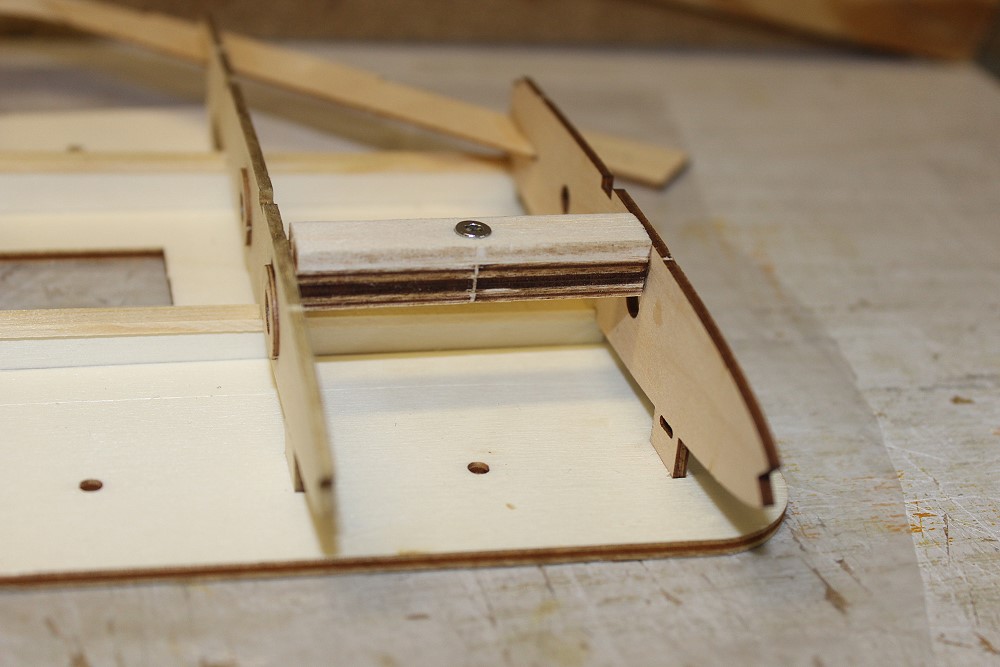

Bemerkenswert ist, daß das Baubrett für Teile des Flügels genutzt wurde
(in der Mitte). Damit wird kein Holz verschwendet. Hier liegt die M3 Schraube, mit der das HLW auf die Steckung geklemmt wird. |
 |

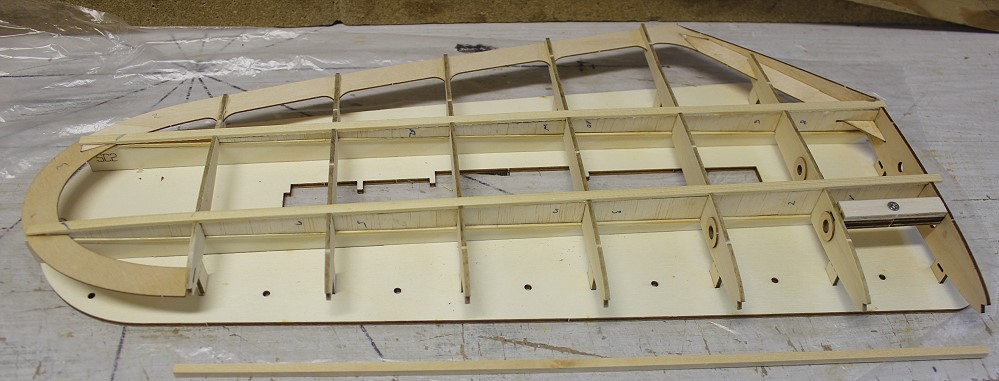

Die Verkastungen sind eingeklebt. Die oberen Holmleisten auch. |
 |

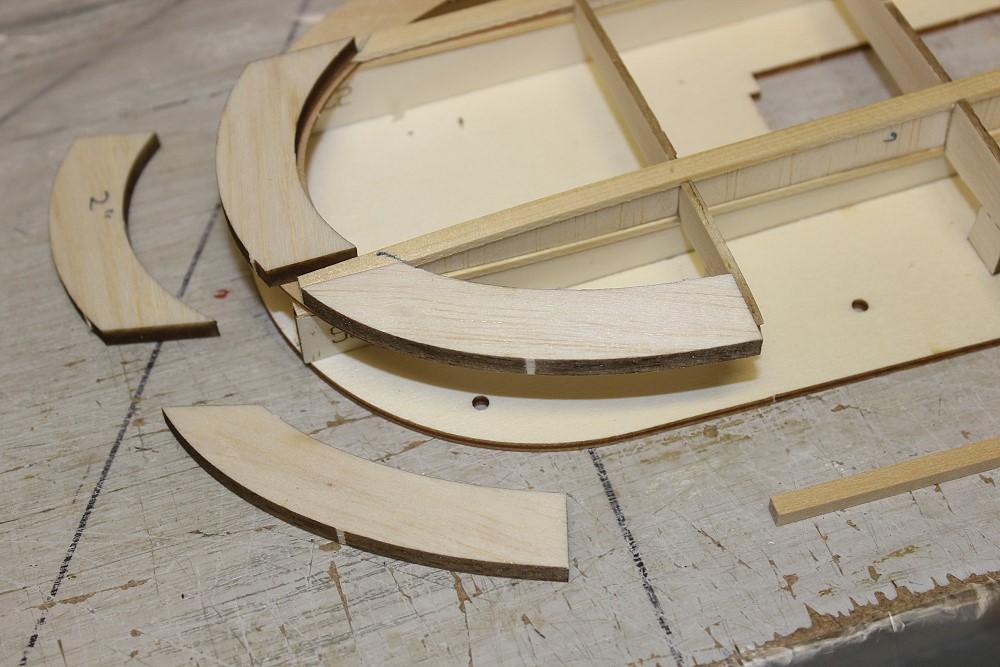

Das werden die Randbögen aus 5mm Balsa. |
 |

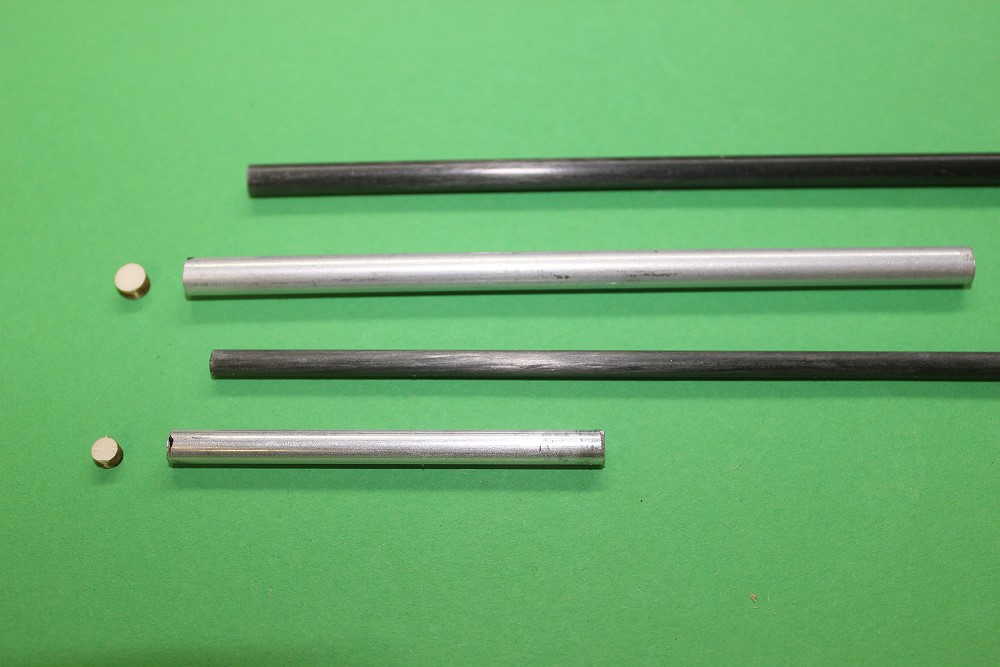

Die Alu-Steckungsrohre werden mit winzigen SpH-Kreisen verschlossen.
(Was alles geht mit Lasern.) Die CfK-Steckungen liegen jeweils dahinter. |
 |

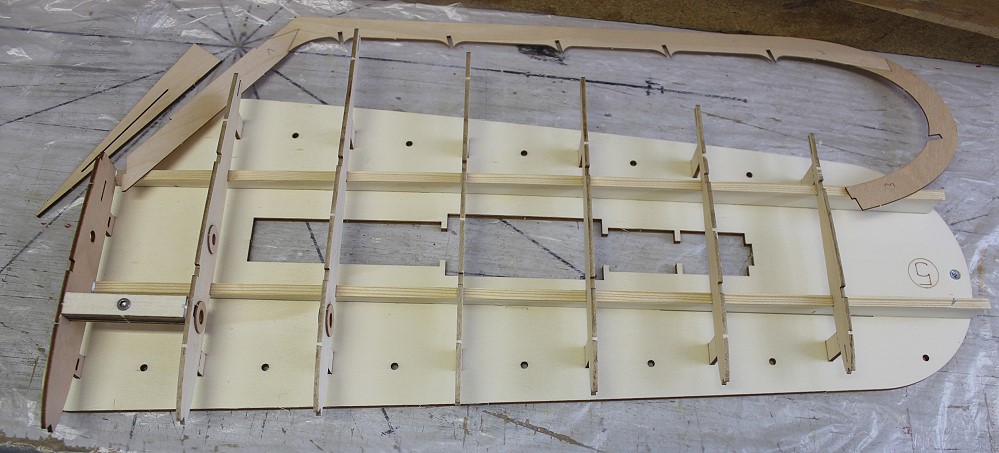

Die linke Hälfte des HLW. (Ja, ich habe wirklich eine rechte und eine linke Hälfte gebaut!) |
 |
|
 |

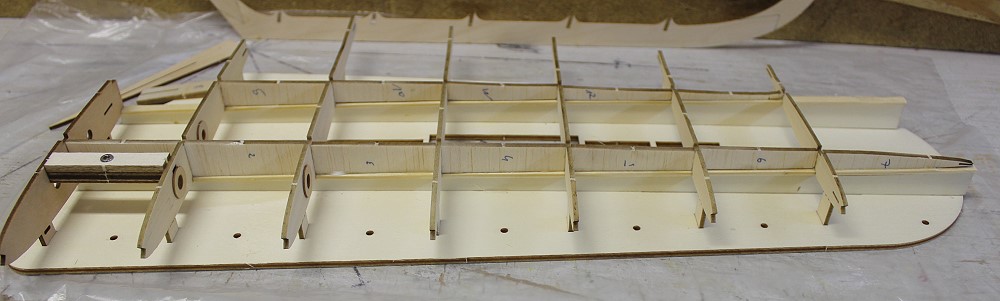

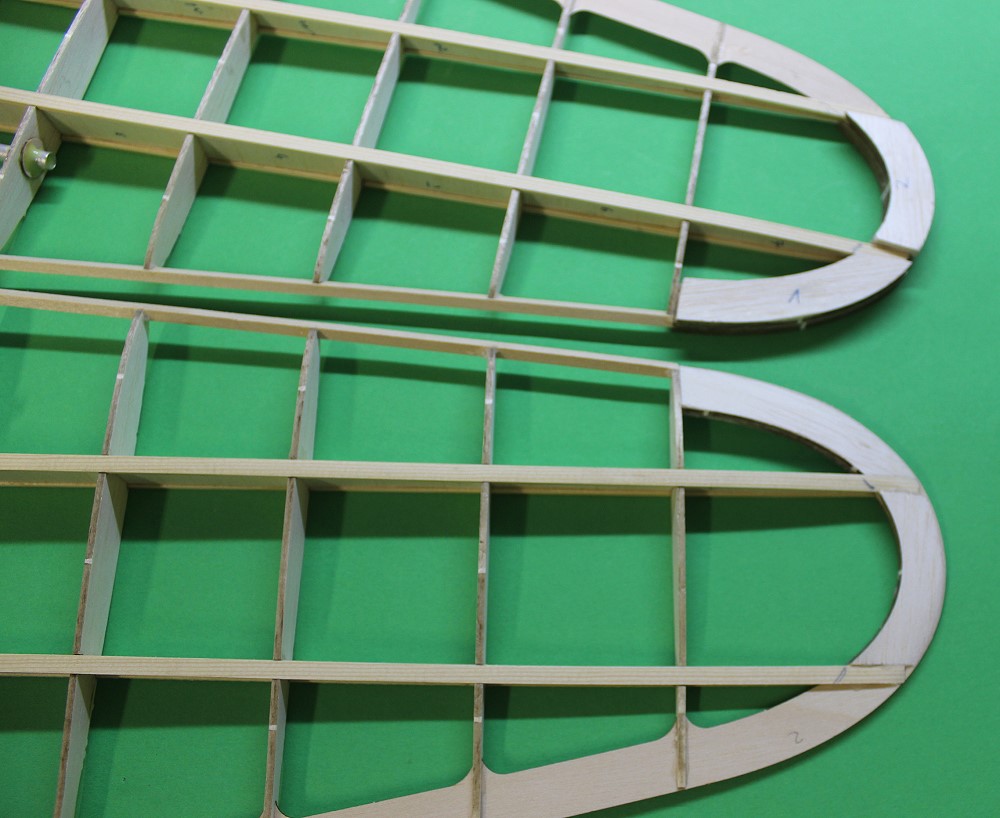

Randbogen vorne verschliffen, hinten noch nicht. |
 |

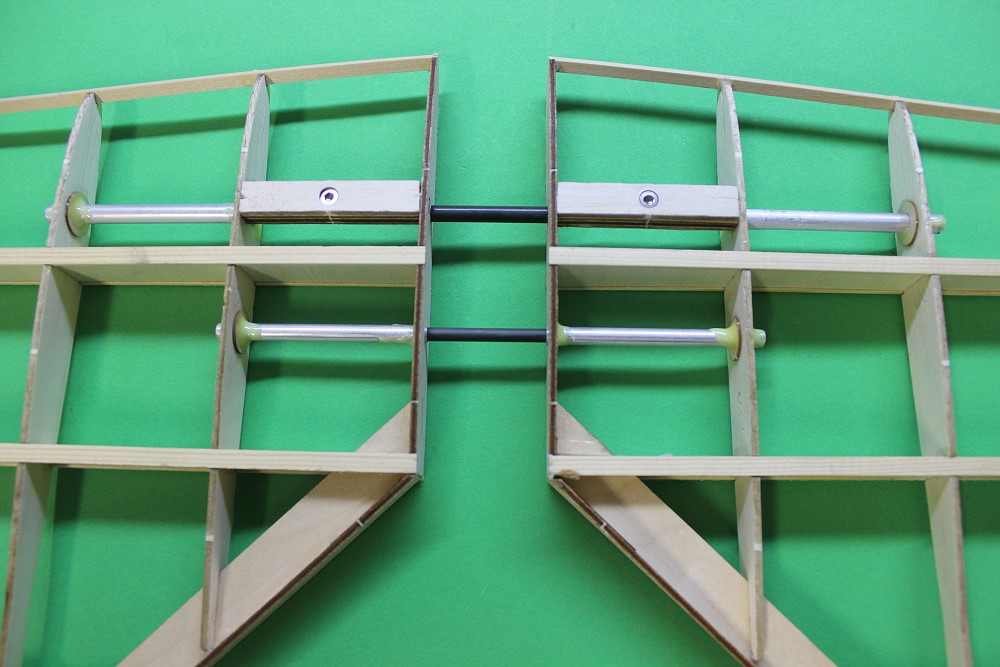

Schrauben zum befestigen der HR. |
